Вопрос по DT5268S - каков дэдтайм?

[Yuri222]

ШИМ-софт-старт?

типа того.

Если там ватты честные, а усилитель линейный

усилитель емнип цифровой - т.е. БП меньше киловатта хватит.

[zoog]

усилитель емнип цифровой

С этим вопросом я вышел в интернет и посмотрите, что я там нашёл:

[Yuri222]

zoog, может быть, когда гуглил, что-то не так набрал - и ошибся

[Aleksandir]

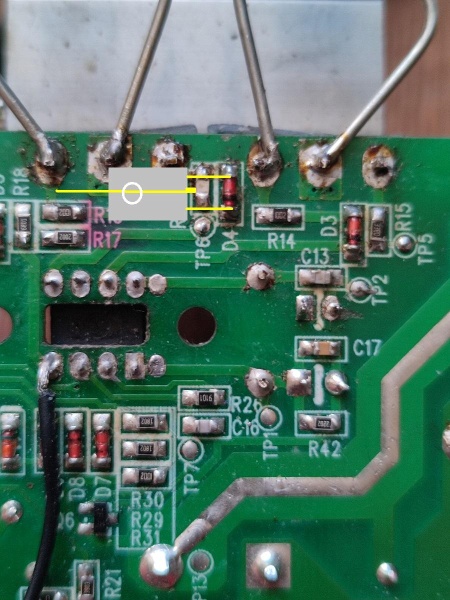

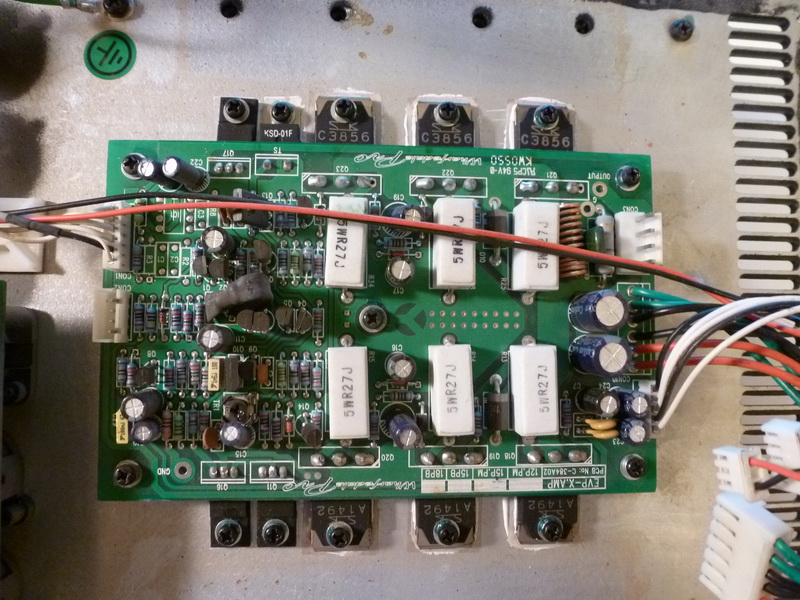

Приготовил все для проверки драйвера, нашел резистор металл-оксидный 100 Ом/2 Вт и получил картинку на выходе инвертора которую хотел, без снаббера, так же 20в/дел и 2мкс/дел. Далее сниму ключи и буду проверять микросхему, не хочу трогать пятаки затворных резисторов и 4148, они болтались сразу, я уже подклеивал. Фото платы, здесь D3R15-верхнее плечо, D4R16-нижнее.
Усилитель цифровой, на IRS2092s и два ключа IRFP260M. Защита триггерная, сейчас по крайней мере, когда запитана ИР от отдельного источника 15в. Отрубает наглухо, не сбрасывается пока не отключу питание. Мощность из инструкции/описания, на шильдике 220/240в 700 Вт, предокранитель 5А.

[Aleksandir]

Собрал схему измерений, первые две фото -LO и HO без делителей. Третье фото -LO с делителем 20/20 Ом в питание и землю, резисторы 0,5Вт прилично греются, ток потребления 0,38А на цифровом амперметре , питание 12 вольт. Размах везде 5в/дел, развертка 2мкс/дел, ноль посредине экрана. Четвертое фото - HO с делителем. Пятое- тоже HO, только размах 2в/дел поставил.

[zoog]

Далее сниму ключи и буду проверять микросхему, не хочу трогать пятаки затворных резисторов и 4148, они болтались сразу, я уже подклеивал.

Можно поднять ноги 2153 либо перекусить их / потом припоем нарастить.

сейчас по крайней мере, когда запитана ИР от отдельного источника 15в.

Проерьте, почему при штатном питании сбрасывается, ну.

Третье фото -LO с делителем 20/20 Ом в питание и землю, резисторы 0,5Вт прилично греются, ток потребления 0,38А на цифровом амперметре , питание 12 вольт.

Получается 30 и 15 Ом в верхнем/нижнем плече - у моих было 5Ом, может, то китаянцы так подделали удачно) Это соответствует току 0,4/0,8А, что явно мало для тяжёлых ключей. Вариант 1 - глянуть современные, типа WMK26N60C4 - они уже в почти 2 раза сильней по току и в 5 раз легче по управлению, стоят в районе 2 баксов. Но если на их емкостях строилось мягкое переключение - то на выход нужно навесить 2х400пФ, скорее всего это будет керамика на 5кВ, 470пФ.
Вариант 2 - поставить dc807 или лучше ss8550 или что-то на 2..5А, можно даже в то-92 или то-126, места - куча.

[Aleksandir]

Получается 30 и 15 Ом в верхнем/нижнем плече

Я насчитал 36,1/15,5 Ом в верхней/нижней половинках HO.
Вчера, когда брал резисторы 20 Ом, разговорился с продавцом на эту тему, его тоже достал перемаркер и он приобрел высоковольтный тестер, сказал приноси -проверим.
Я после лабораторной работы пошел, взял 460-е, которые мне не нравились, две тошибы, что выпаял утром, еще один 460-й 25летней давности (он один) и STW20nm60 10летней давности (тоже один). Свежие 460-е проверку не прошли, один завис на 78 вольт, потом вообще по нолям, второй сразу по нолям показал (хотя на 63 вольта у меня они что-то рисовали), тошибы тест прошли, даже на пару секунд на 1000в накрутили - норм, старый 460-й тест прошел, остановились на 520в, 20nm60 тоже тест прошел, остановились на 620в чтобы не рисковать. Первое фото- слева на право, пара ключей с которыми принесли, средняя пара, что поставил я из того что было дома (осталось от ремонта крест-5000 пол года назад) правая пара сегодня не прошла тест, теперь звонятся тестером как подбитые. Второе фото- в нижнем ряду то что прошло испытания, приборчик на третьем фото. Ключи у этого продавца отсутствуют пока, он заказал их еще ранее, но придут через неделю, не раньше, тошибу я оставлю себе, у меня упс этот есть, вдруг понадобятся.

[zoog]

разговорился с продавцом на эту тему, его тоже достал перемаркер и он приобрел высоковольтный тестер, сказал приноси -проверим.

Эээ, эжто про резисторы? или драйвер? бо у 2153 - ток не нормирован уаще.

Свежие 460-е проверку не прошли, один завис на 78 вольт

В смысле - проверку по Udsmax? т.е. ток утечки достиг 250мкА, я правильно понял? вообще это не тот параметр, который смотрят при проверке на оригинальность.

потом вообще по нолям, второй сразу по нолям показал (хотя на 63 вольта у меня они что-то рисовали),

Эээ, щито? Вам нкеобходимо объяснить, что там вообще проверялось-то.

тошибы тест прошли, даже на пару секунд на 1000в накрутили - норм

Вообще-то - нет, транзисторы полевые должны пробиваться при 110..120% максю. напряжения. Это биполяры и керамика может с некоторой вероятностью тянуть кратное превышение...

Сдаётся мне, продавец мож и инициативный, но в край не адекватный в плане иликтроники...

[Aleksandir]

эжто про резисторы? или драйвер?

Это про ключи.
Если внимательно посмотреть, то на первом фото с ключами видно, что первый комплект и третий - одной партии, купленные в одном и том же месте скорее всего, первый брал не я и ставил не я, но он бахнул сразу же. Третий я приобрел недели три назад, подключал только на пониженном напряжении, один ключ вообще при закрытии неадекватно рисовал, даже намека на спад хоть чуть-чуть не было, я его заменил на 20nm60, далее

подозревая ключи в паршивости я поставил свои 20-летней

Тошибы мои 900 вольтовые, 1000в это 111% и будет.

[zoog]

Aleksandir, мосфеты на фейковость проверяются измерением Rdson - я это делаю кроной с тестером, на ходу. Макс. стоковое напряжение может быть снижено только у совсем лютой падали, которая пыхнет при включении даже без нагрузки. Но при возможности - проверить не лишне. Я делаю так: сеть - резисторы 10кОм 0,5..1Вт в фазу и ноль для безопасности - выпрямитель-умножитель х2 или х4 - дальше можно просто подключать ключ/диод, но для безопасности - лучше через опять же резистор 10кОм и измерять напряжение пробоя прямо на электродах. Понятно, что сначала подключаем девайс, потом в сеть суём, если страшно, то до тестера можно и не дотрагиваться но на крайняц 20мА - неприятно, но не смертельно.
