Вопрос по DT5268S - каков дэдтайм?

[Aleksandir]

чтоб кто-то ещё мог понять.

Я вижу, что нижний ключ открывается, когда верхний не закрыт полностью, при питании 63в на верхнем ключе еще висит 15 вольт и нижний ключ их коммутирует, тоже самое с верхним ключом, но напряжение на не полностью закрытом нижнем ключе немного меньше.

Купите 2153 в другом месте

Сейчас стоит третья, из третьего места, разницы не заметил, места на этом исчерпаны, разве что заказать.

[zoog]

Я вижу, что нижний ключ открывается

Как?

ри питании 63в на верхнем ключе еще висит 15 вольт и нижний ключ их коммутирует

То, что Вы видите на выходе инвертора - это труднопредсказуемая болтанка на паразитных реактивностях. Ключи открыты/закрыты? - это смотрится на затворах.

Сейчас стоит третья

Замерьте вых. сопротивление. Можно без силового питания, просто подайте 12В и киньте резисторы с выхода на землю / питание.

[Yuri222]

Последняя картинка - верхний луч это сигнал исток\затвор нижнего ключа, нижний луч -сигнал исток\сток нижнего ключа, развертка та же, 2мкс\дел, размах разный, для затвора 5в\дел, для исток\сток 20в\дел

Ну смотрите - на затворе ноль - транзистор должен быть гарантированно закрыт через максимум полсотни-сотню нс. Но на стоке - ноль. Как будто емкость где-то прицепилась. Все диоды нормальные (в т.ч. и на вторичке)?

zoog, не припомню, честно говоря, такого с обмотками трансов, чтобы у меня встречалось.

[zoog]

транзистор должен быть гарантированно закрыт через максимум полсотни-сотню нс.

Отуда столько? постоянная времени затвора - единицы нс и влияет лишь при приводе от низкоомного источника, на картинке это заметить практически невозможно.

[Aleksandir]

Поставил ключи 2SK2611, особой разницы не увидел на первичке транса.(фото1). Установил вместо транса чисто активную нагрузку- резистор 470 Ом 10 Вт, мертвого времени на выходе инвертора нет (фото2), на последнем фото затвор-исток и сток-исток нижнего ключа с резистором вместо первички, размах так же, для затвора 5в/дел, для стока 20в/дел, развертка 2мкс/дел, ноль по центру экрана.

[zoog]

Установил вместо транса чисто активную нагрузку- резистор 470 Ом 10 Вт, мертвого времени на выходе инвертора нет

Смотрели прямо на резисторе?
Поставьте в 5..10 раз меньше, жалко, что ли? Сoss около 1нФ, *470Ом = 470нс, это близко к длительности паузы.

замените обмотку резистором 100Ом

Ещё можно поставить шунт в нагрузку-резистор - на нём точно будет дедтайм.

[Aleksandir]

жалко, что ли?

Абсолютно нет, но под рукой нет, надо мотать.
Сваял сегодня на работе, завтра попробую, сегодня уже поздно.

[Aleksandir]

Подключил, 97 Ом хомутиком поймал, всего 208 Ом намотал.

Первое фото - сигнал на резисторе, подключен между средней точкой сетевых литов и выходом инвертора, второе затвор/исток нижнего ключа, третье - затвор/исток верхнего ключа, четвертое - затвор/исток нижнего и сток/исток нижнего ключа.

[zoog]

сигнал на резисторе

Если индуктивность получившейся намотки порядка 100мкГн (легко), то она своей самоиндукцией от рабочего тока будет ипашить не хуже, чем миллигенри от тока намагничивания.
30*30/100=9Ви, можно даже поставить 2..3 МЛТ-2 на 100Ом суммарно (включать кратковременно) или что у Вас есть безындукционное.. смд не пойдут - Т-ёмкости там ноль.
И уточните по снабберу.

[Yuri222]

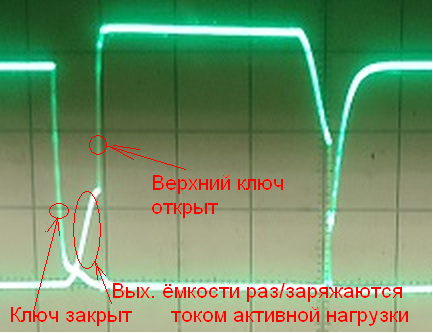

Aleksandir, как по мне - deadtime - это на последней фотке длительность резонансного выброса вверху на ЗИ ключа (около микросекунды).
резистор тот - индуктивность по сути, как ключ закрылся на 3-хвольтах на затворе - пошел всплеск на стоке из-за инд-ти нагрузки (резистора), резонансный процесс с вых емкостью мосфетов (когда пошла вниз загогулина). Потом открылся верхний, и загогудина, не доходя до нуля (или около того) подтянулась вверх к питанию.
