Управление шаговым двигателем без электроники

rb5ban · 26.11.2015, 11:38

Проживая в сельской местности и будучи ограничен размером пенсии, порылся в загашниках и придумал простейшую схему управления шаговым двигателем. Для получения максимально эффективного согласования кв антенны с фидером и трансивером установил согласующее устройство (СУ) в точке питания антенны на мачте. Для управления элементами настройки СУ применил шаговые двигатели ДШИ-200-1. Шаг по такой схеме составил 1.8 град. Надо как-то его поделить простым способом с минимумом деталей.

Easyrider83 · 26.11.2015, 12:07

Ничего не понял, если честно.

Alex9797 · 26.11.2015, 12:34

Сообщение от rb5ban

Надо как-то его поделить простым способом с минимумом деталей.

Учитывая, что это в сельской местности, и размер пенсии, и то, что предложенный способ управления ШД практически не содержит электроники - считаю, что лучший способ поделить шаги - это редуктор. Или ременная передача со шкивами разного диаметра. Неплохо смотрелся бы червячный редуктор. В бытовой технике сейчас редукторов полно. Это шуруповерты, миксеры, электродрели, и проч. Неплохо смотрелся бы моторчик из микроволновки, который крутит столик. Но он крутится только в одну сторону.

elon · 26.11.2015, 13:26

Сообщение от rb5ban

Шаг по такой схеме составил 1.8 град. Надо как-то его поделить простым способом с минимумом деталей.

До 0,9 гр. просто , путем изменения последовательности коммутации обмоток ( как вариант можете взять кусочек стеклотекстолита и скальпель и вырезать готовый командоаппарат для коммутации обмоток , тогда вообще ничего не нужно кроме питания ) ну а дальше либо электронным путем с применением специализированных микросхем либо , как правильно заметили выше , редуктор . В порядке шефской помощи и учитывая ваше положение могу безвоздмездно выслать либо микросхему ( если сами любите паять ) либо готовый контроллер если больше по душе отвертка . и первый и второй варианты поддерживают деление шага до 1/16 .

Easyrider83 · 26.11.2015, 13:50

А что, часто надо антенну крутить?
Я родителям на даче в подмосковье какую-то активную антенну вкрутил на крышу. Даже особо не настраивал. В итоге 33 канала в отличном качестве поймал.

elon · 26.11.2015, 14:08

Easyrider83 , судя по

Сообщение от rb5ban

Для получения максимально эффективного согласования кв антенны с фидером и трансивером установил согласующее устройство (СУ) в точке питания антенны на мачте.

TS скорее всего не для телевизора делает конструкцию ) видимо он радиолюбитель старой закалки со своим позывным

rb5ban · 26.11.2015, 14:58

Сообщение от elon

До 0,9 гр. просто , путем изменения последовательности коммутации обмоток ( как вариант можете взять кусочек стеклотекстолита и скальпель и вырезать готовый команндоаппарат для коммутации обмоток , тогда вообще ничего не нужно кроме питания ) ну а дальше либо электронным путем с применением специализированных микросхем либо , как правильно заметили выше , редуктор . В порядке шефской помощи и учитывая ваше положение могу безвоздмездно выслать либо микросхему ( если сами любите паять ) либо готовый контроллер если больше по душе отвертка . и первый и второй варианты поддерживают деление шага до 1/16 .

Спасибо за дельную идею с текстолитом и скальпелем. Для меня это наилучший вариант! В существующем командоаппарате применены микропереключатели 4 шт установленные на пластину из стеклотекстолита которая в свою очередь установлена на галетный переключатель вместо родной галеты . Фиксация положений переключателя снята, а ось переключателя с остатками фиксации используется как кулачок. Все эти волны механизма фиксации, кроме одной, сточены . Как на рисунке.
Спасибо за безвоздмездное предложение, но мне так проще. Электроника влечет, навскидку,за собой стабилизированный блок питания и требует грозозащиты и усложняет схему. Я на самом деле радиолюбитель старой закалки и с современной электроникой не очень. Тем более, что для программирования микросхем нужен программатор и умение писать программы.
Я шаговым двигателем не вращаю антенны, а элементы настройки согласующего устройства.
Осталось только для командоаппарата со скальпелем придумать алгоритм коммутации.

elon · 26.11.2015, 15:06

Сообщение от rb5ban

Я шаговым двигателем не вращаю антенны, а элементы настройки согласующего устройства.

я примерно что то такое и предполагал ) а для 0,9 градуса я могу вам нарисовать в кореле диск для командоаппарата , вам останется только либо вырезать либо нарисовать и протравить ну а дальше все в ваших руках

Sukhanov · 26.11.2015, 15:11

Сообщение от rb5ban

.... Осталось только для командоаппарата со скальпелем придумать алгоритм коммутации.

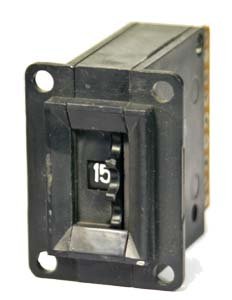

Почти готовый командоаппарат можно найти в декадном переключателе типа такого

есть по 10, есть по 16 позиций на оборот

С уважением, Сергей

rb5ban · 26.11.2015, 19:17

Сообщение от Sukhanov

Почти готовый командоаппарат можно найти в декадном переключателе типа такого
есть по 10, есть по 16 позиций на оборот

Должно быть кратно 4 позиций. Да где же его в селе найдешь. Это надо ехать в крупный город. Внук тут выискал таблицу подачи импульсов для шага в 0.9град. Осталось только нарисовать и вытравить. Остатки зрения, железо и текстолит имеется. Надо как то вытравить и на галетник приспособить.
