Лабораторный Блок питания ВЕНА

[moroz.igorevich]

Попалась мне схема блока питания с хорошим описанием. Вроде бы, почти то что искал. Но что-то я не уверен. Помогите пожалуйста разобраться.
Набор для сборки конца 90-Х. 0-30V 0-3А.
Немного непонятно по этой схемой.
1. На силовой транзистор постоянно подаётся ток(константа), с транзистора Т4, который управляется (оттягивается) IC3 и IC4.
Насколько это удобное решение. Во многих схемах управляющий ток подаётся непосредственно с IC на базу силового транзистора.
2. Опорное напряжение на Стабилитроне с диодом +6,3В -6,3В. "Хоровиц П., Хилл У." пишет, что они, как правило сильно шумят или в подобной схеме такого источника опорного напряжения вполне достаточно?
3. Зачем поставлен стабилитрон D9?
4. На Немецком форуме писали что эти блоки у некоторых выходили из строя, Иногда сразу парами. Может в есть "слабые места" или схема сама по себе не удачная?
Посмотрите пожалуйста.

[ForcePoint]

Набор для сборки конца 90-Х. 0-30V 0-3А.

Схему измерителя - сразу в мусор. ИМС уже сняты с пр-ва.

Немного непонятно по этой схемой.

Мне вообще непонятно, как оно может выдать 30 В на выходе, если базу Т3 нельзя поднять выше 12 В.

1. На силовой транзистор постоянно подаётся ток(константа), с транзистора Т4, который управляется (оттягивается) IC3 и IC4.
Насколько это удобное решение. Во многих схемах управляющий ток подаётся непосредственно с IC на базу силового транзистора.

Это возможность работать по ИЛИ каналам регулировки тока и напряжения.

[Yurkin2014]

Мне вообще непонятно, как оно может выдать 30 В на выходе, если базу Т3 нельзя поднять выше 12 В

Обратите внимание, что положительный выход +Ua заземлён. То есть эмиттеры силовых транзисторов сидят практически на земле, а, вот, коллекторы вместе с силовой обмоткой, диодным мостом и сглаживающим кондюком - всё это хозяйство летает от 0 до +40В, регулируя отрицательный выход -Ua. Поэтому 12В хватит для управления током через базу силовых транзисторов.

[moroz.igorevich]

Обратите внимание, что положительный выход +Ua заземлён.

У Шелестова в его блоке питания (книга 3) сделано также. Он пишет:

[ForcePoint]

Обратите внимание, что положительный выход +Ua заземлён.

Рассмотрел.

2. Опорное напряжение на Стабилитроне с диодом +6,3В -6,3В. "Хоровиц П., Хилл У." пишет, что они, как правило сильно шумят или в подобной схеме такого источника опорного напряжения вполне достаточно?

Без задания желаемых границ вопрос не полон.
А R14, КМК, слишком велик и провода к P1 будут наводки собирать.

3. Зачем поставлен стабилитрон D9?

Номинал не видно. Вероятно, что-бы уменьшить перегрузку входов IC3 при стабилизации по току и уменьшить выброс при возврате к регулировке по напряжению.

[johanh]

moroz.igorevich,
1 Наверное составителю схемы удобнее было сделать расчет по напряжению
делителя +-12В
2 Достаточно .Опрашивается разность входов микры а не питание.
3 Ограничить в рабочем диапазоне отслеживания.
4 Смогу лишь только подтвердить или опровергнуть обсуждения немецких
радиолюбителей.Что-нибудь конкретное.

[moroz.igorevich]

Смогу лишь только подтвердить или опровергнуть обсуждения немецкихрадиолюбителей.Чт� �-нибудь конкретное.

Было написано, только, что прыгает выходное напряжение.

Наверное составителю схемы удобнее было сделать
Достаточно

То есть можно сказать что откровенных ляпов и не удачных решений схема не имеет? (Только заменив блок измерения и индикации).
И ещё я хочу поставить трансформатор с несколькими выводами и сделать коммутацию обмоток трансформатора на реле. Вроде при таком питание блок питания должна работать.

[Владимир из Уфы]

Номинал не видно.

- 5V6 указано же.

[johanh]

moroz.igorevich, Одним глазком схему не охватишь ...
Так вроде все логично.
Надо учитывать время составления схемотехники.Элементную базу.
Степень подготовленности сборщиков ....
Если соберешь - любые проблемы решаемы.
Коммутация ...
Возможно понадобится дополнительная RC цепь задержки состояния
на время коммутации.

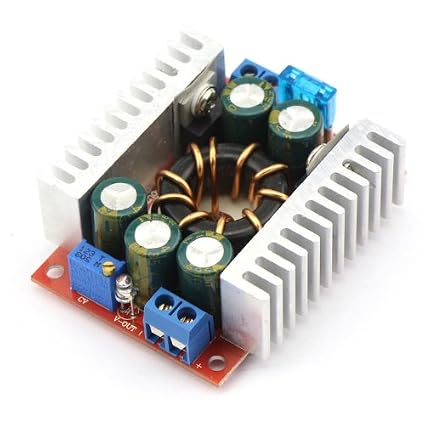

Сейчас есть такие импульсные стабилизаторы...
Совместить с конпенсационным и поддерживать разницу напряжения
0.3В ....1В
И компенсационный какой-нибудь попроще.

http://www.amazon.com/DROK-Converter...tage+Regulator

[genao]

Проблема таких схем в том, что силовая обмотка "плавает" относительно общего провода и вспомогательной обмотки. При резких бросках нагрузки возможны выбросы выходного напряжения, самовозбуждение на частотах 0,8-2МГц. Не помогает даже экранирование между обмотками. Решение проблемы - источник +/-12В выполнить на отдельном трансформаторе. В свое время намучились с такими схемами, пока не разделили по отдельным трансформаторам.
