Загадка диодного моста (или мультиметра?)
25.02.2025, 14:21
|
|
|
Гражданин KAZUS.RUN
Регистрация: 15.02.2008
Адрес: Владивосток
Сообщений: 728
Сказал спасибо: 187
Сказали Спасибо 348 раз(а) в 190 сообщении(ях)
|
Re: Загадка диодного моста (или мультиметра?).
Сообщение от ForcePoint
|
|
Я предположил наличие "некоей неочевидной сперва связи" между выходами выпрямителей. Прибор-то один и связь, какая-то, - будет
|
думал и про это, НО, стрелочный тестер и осцил не "видят" существенной разницы(в 2вольта) падений на каждом диоде супротив цифрового мультиметра...
__________________
"Мир так велик, что нет такого, чего бы не было"
"не важно веришь ты или не веришь, важно что это работает"
|
|
|
|
|
25.02.2025, 14:37
|
|
|
Гражданин KAZUS.RUN
Регистрация: 15.02.2008
Адрес: Владивосток
Сообщений: 728
Сказал спасибо: 187
Сказали Спасибо 348 раз(а) в 190 сообщении(ях)
|
Re: Загадка диодного моста (или мультиметра?).
|
Сообщение от mtit
|
|
напряжение в сети?
|
230V сравнительно чистое, без всяких питальников
|
Сообщение от mtit
|
|
это стабилитроны
|
смешно
|
Сообщение от mtit
|
|
Ферорезонансный стабилизатор?
|
из штатного силового транса? Допускаю мизерное насыщение однополярной постоянкой, так как есть ещё в схеме однополупериодный выпрямитель с последовательным резистором с обмотки "Г" "Д" снимаются импульсы для задающего генератора..
__________________
"Мир так велик, что нет такого, чего бы не было"
"не важно веришь ты или не веришь, важно что это работает"
|
|
|
|
|
|
25.02.2025, 17:28
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 21.03.2007
Адрес: М.(осква)
Сообщений: 4,398
Сказал спасибо: 2,192
Сказали Спасибо 1,780 раз(а) в 1,012 сообщении(ях)
|
Re: Загадка диодного моста (или мультиметра?).
А может где нумерация перепутана? V7 и V10 отличаются? Тогда - всё объяснимо: один из диодов моста в обрыве, картинка складывается.
Мультиметром на режиме прозвонки диодов не пробовали посмотреть?
Как раз всё и прояснится.
__________________
+ 7 903 641 87 25// 1. Иногда отвечаю "по памяти" 2. Часто заблуждаюсь >> Критикуйте, не обижусь.
|
|
|
|
|
|
25.02.2025, 22:42
|
|
|
Гражданин KAZUS.RUN
Регистрация: 15.02.2008
Адрес: Владивосток
Сообщений: 728
Сказал спасибо: 187
Сказали Спасибо 348 раз(а) в 190 сообщении(ях)
|
Re: Загадка диодного моста (или мультиметра?).
|
Сообщение от mtit
|
|
Мультиметром на режиме прозвонки диодов не пробовали посмотреть?
|
пробовал, все одинаковы +- 10мВ
|
Сообщение от akegor
|
|
Не поясните, что это значит? Как насыщение может быть мизерным?
|
не поясню, фигню "сморозил"
Добавил схемы на весь аппарат, может поможет прояснить https://disk.yandex.ru/d/MnA10NWngPGPVw
__________________
"Мир так велик, что нет такого, чего бы не было"
"не важно веришь ты или не веришь, важно что это работает"
Последний раз редактировалось yblod5; 25.02.2025 в 23:04.
|
|
|
|
|
|
25.02.2025, 23:51
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 12.02.2013
Адрес: На болотах
Сообщений: 1,163
Сказал спасибо: 46
Сказали Спасибо 315 раз(а) в 244 сообщении(ях)
|
Re: Загадка диодного моста (или мультиметра?).
|
Сообщение от yblod5
|
|
Добавил схемы на весь аппарат, может поможет прояснить
|
Вам это сделать проще - например отключить всю нагрузку от +5 -5 и посмотреть как изменится картина.
Это может быть в т. ч. из за несимметричного тока через диоды подключенные к + и -. Но если вторичные обмотки гальванически изолированы (как на схеме) - то такого быть не может. Я бы убедился что вторичные обмотки изолированы.
|
|
|
|
|
|
26.02.2025, 04:16
|
|
|
Гражданин KAZUS.RUN
Регистрация: 15.02.2008
Адрес: Владивосток
Сообщений: 728
Сказал спасибо: 187
Сказали Спасибо 348 раз(а) в 190 сообщении(ях)
|
Re: Загадка диодного моста (или мультиметра?).
Психанул, откинул "верёвки" от моста, проверил диоды по отдельности.
Заключение:
Диоды явно деградированы, что вызвало раздрай по падению напряжения на них, не критичный для работы аппарата. Проверил тепловизором- холодные(токи маловасты).
Респект студентам Бауманки и лично проф. Щукину С.И., что разработали сий девайс, который уже свыше 30 лет исправно служит больничке, заодно подкормили оборонку в 90-х. http://www.bmt.bmstu.ru/devices/Cascad.htm.
"Пытаю", по моему обыкновению, на себе (что-то ногу "крутит" на погоду), хотя отношусь к магнитотерапии скептически.  Тему не закрываю, поскольку остались непонятки по цифровому мультиметру, который в отличии от стрелочного, "насторожил" меня в процессе измерений - низкая частота, обычные (не Шоттки) диоды .
__________________
"Мир так велик, что нет такого, чего бы не было"
"не важно веришь ты или не веришь, важно что это работает"
|
|
|
|
|
|
26.02.2025, 09:19
|
|
|
Заблокирован
Регистрация: 28.03.2008
Сообщений: 8,615
Сказал спасибо: 953
Сказали Спасибо 1,258 раз(а) в 1,018 сообщении(ях)
|
Re: Загадка диодного моста (или мультиметра?).
|
Сообщение от yblod5
|
|

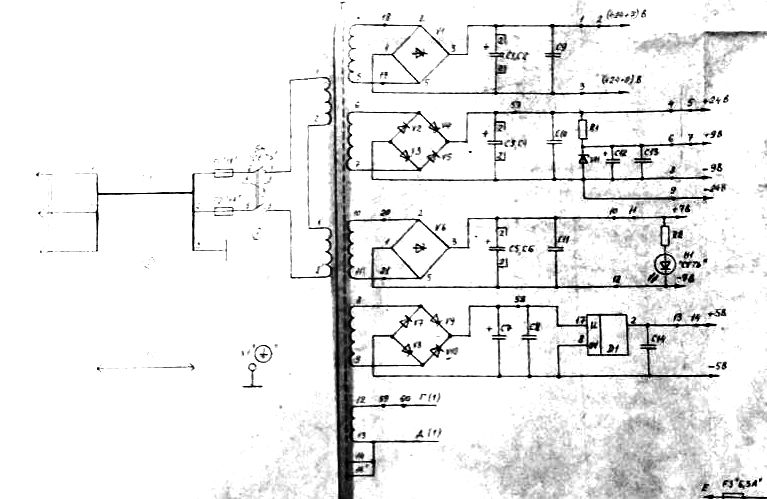

Вложение 185852на диодах V9 и V10, при измерении цифровыми мультиметрами, падение напряжения на 2V больше, чем на V7 и V8. Осциллограммы-же идентичны. Стрелочный авометр то-же показывает одинаковое на всех диодах падение напряжения. Любопытно, в чём "фокус"? Ссылочка на папку с фотками всех измерений:https://disk.yandex.ru/d/MnA10NWngPGPVw
|
Банить бы за такое шакальное ТЗ... и не тик-токер вроде ведь.
По принципу "ты же специалист, должен догадаться о моих тайных желаниях".
Как измерялось прямое падение тестером, если при работе на диоде переменное напряжение?
|
Сообщение от yblod5
|
|
Диоды явно деградированы
|
Как определили?
Последний раз редактировалось zoog; 26.02.2025 в 09:58.
|
|
|
|
|
|
26.02.2025, 09:43
|
|
|
Гуру портала
Регистрация: 26.01.2007
Адрес: Дивное, Россия
Сообщений: 15,300
Сказал спасибо: 7,688
Сказали Спасибо 19,025 раз(а) в 6,619 сообщении(ях)
|
Re: Загадка диодного моста (или мультиметра?).
|
Сообщение от zoog
|
|
на диоде переменное напряжение
|
------------------------
__________________
Любое утверждение верно, включая и это.
|
|
|
|
|
|
26.02.2025, 09:53
|
|
|
Заблокирован
Регистрация: 28.03.2008
Сообщений: 8,615
Сказал спасибо: 953
Сказали Спасибо 1,258 раз(а) в 1,018 сообщении(ях)
|
Re: Загадка диодного моста (или мультиметра?).
VladimirIvan, и шо?
|
|
|
|
|
|
26.02.2025, 10:29
|
|
|
Гражданин KAZUS.RUN
Регистрация: 15.02.2008
Адрес: Владивосток
Сообщений: 728
Сказал спасибо: 187
Сказали Спасибо 348 раз(а) в 190 сообщении(ях)
|
Re: Загадка диодного моста (или мультиметра?).
|
Сообщение от zoog
|
|
Как определили?
|
По большим разбросам сопротивлений.
__________________
"Мир так велик, что нет такого, чего бы не было"
"не важно веришь ты или не веришь, важно что это работает"
|
|
|
|
|
