Понизить напряжение 220V->110V 1700WT

[johanh]

schotki, На первом рисунке есть ошибки ...
Если конденсаторы мкФ , коммутировать 470мкф транзистором рискованное занятие.
Если конденсаторы пФ , микроконтроллеру сладко не станет.
...
Возможна коммутация одной полуволны в течении 2 периодов.
Не знаю как на это посмотрит миксер ... штатовский.
...

[look22]

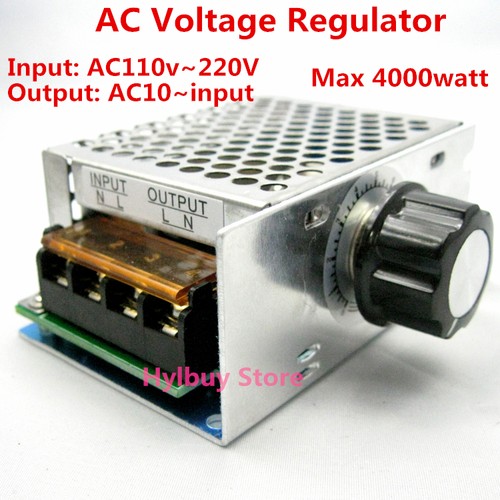

Китайский диммер на 2 квт стоит копейки кому может сгодится.
https://ru.aliexpress.com/store/prod...743a2c82phE7Ld

[schotki]

, На первом рисунке есть ошибки ...
Если конденсаторы мкФ , коммутировать 470мкф транзистором рискованное занятие.
...

Первый вариант у меня работает, для проверки подключаю к нему обогреватель 3kW при 220V. В программе имеется плавное изменение напряжения на выходном конденсаторе, поэтому всё и работает.

Китайский диммер на 2 квт стоит копейки кому может сгодится.
https://ru.aliexpress.com/store/prod...743a2c82phE7Ld

Ссылка не открывается, но, думаю, что диммер на 3kW найти сложно.

[johanh]

Первый вариант у меня работает, для проверки подключаю к нему обогреватель 3kW при 220V. В программе имеется плавное изменение напряжения на выходном конденсаторе, поэтому всё и работает.

schotki,
1 На первом рисунке есть ошибки.
2

Если конденсаторы мкФ , коммутировать 470мкф транзистором рискованное занятие.

3

Если конденсаторы пФ , микроконтроллеру сладко не станет.

4

Коллекторный двигатель 110Vac можно питать от 155Vdc.

schotki,Пункты 1,2,3 независимы друг от друга.На первом рисунке есть ошибки.
Пункт 4 ...
Если только двигатель может работать на 155VAC
Это можно уточнить по тех паспорту на двигатель.
...

[johanh]

Ссылка не открывается, но, думаю, что диммер на 3kW найти сложно.

На 4kW , 5kW , 6kW и 10kW ...
...

[schotki]

Интересно, какая форма напряжения на выходе диммера. Скорее всего при напряжении 110Vac симистор находится во включенном состоянии 1/4...1/3 полупериода.
В моём девайсе транзистор открыт приблизительно в течении 1/2 полупериода.
Касаемо конденсатора 470uF в коллекторе транзистора: транзистор может пробить в случае сбоя программы в микроконтроллере, которая допускает только плавное изменение выходного напряжения.

adc =(adc +(unsigned int)ADCW) /2;
tu =100 -adc /12; // Чем больше напряжение АЦП, тем меньше tu
if (ts ‹тu) ts++; // Плавное увеличение напряжения
else if (ts ›tu) ts--; // Плавное уменьшение напряжения
OCR0A =ts; // Output Compare Register A - момент выключения
OCR0B =200 -ts; // Output Compare Register B - момент включения

Если же выходной транзистор включить в диагональ моста, то конденсатор из схемы вообще нужно будет убрать. На выходе будет переменное напряжение. Однако, либо придётся отказаться от стабилизации выходного напряжения, либо измерять его через дополнительные элементы.

[johanh]

schotki, Надо подправить алгоритм ...
Включение при нуле.Выключение по достижении какого-то значения.
...

[schotki]

schotki, Надо подправить алгоритм ...
Включение при нуле.Выключение по достижении какого-то значения.
...

Так работают тиристорные регуляторы.
У меня же специально сделано так, чтобы на выходе осциллограмма напоминала букву М. Включение и выключение при 155V. В этом случае от сетевых 220VAc срезаются только верхушки, те что превышают по амплитуде 155V. В результате меньше пиковые токи.

[Da_shu_tka]

дык че с нее взять - бл ондинко

На сие чудо техники случайно мой директор наткнулся. Вот я ссылку на подобное чудо и скинула. Искать на уровне 1700 Вт я не стала. Если сильно покопаться - думаю что и на 1,7 кВт можно найти.

У меня такая же проблема нарисовалась. Только вот мне нужно наоборот - маленькой мощности и без вилки и очень маленьких размеров. Чем меньше, тем лучше...

[verdana]

На сие чудо техники случайно мой директор наткнулся. Вот я ссылку на подобное чудо и скинула. Искать на уровне 1700 Вт я не стала.

Дык ни кто особливо и не сумлевался....
