Описание и применение
К78-41 — металлизированный (металлоплёночный) полипропиленовый конденсатор постоянной ёмкости с полипропиленовым диэлектриком. Изготовитель — «Элкод».
Предназначен для работы в цепях постоянного и пульсирующего тока, а также в импульсных режимах. Отличается высоким рабочим напряжением (до 3000 В) и способностью выдерживать большие амплитуды импульсного тока разряда (до 3000 А), что определяет применение в силовой и импульсной технике.
Конструктивно — цилиндрический корпус из полимерного материала; выпускается в вариантах исполнения «a», «b», «c», «d», «e» (различаются габаритами и предельно допустимой амплитудой тока разряда).
Технические характеристики
| Тип диэлектрика | полипропиленовый (металлизированный, плёночный) |
| Номинальная ёмкость (Cr) | 4,0…800 мкФ |
| Допускаемое отклонение ёмкости | ±10% |
| Номинальное напряжение (Ur, в интервале температур −60…+50 °C) | 630…3000 В |
| Тангенс угла потерь (tgδ) | ≤0,005 |
| Постоянная времени (сопротивление изоляции) | ≥500 МОм·мкФ |
| Амплитуда тока разряда (Im) | 150…3000 А |
| Интервал рабочих температур | −60…+70 °C |
| Наработка | 10⁵ импульсов |
| Срок сохраняемости | 10 лет |
| Обозначение при заказе (пример) | Конденсатор К78-41с − 1000В − 100мкФ ± 10% |

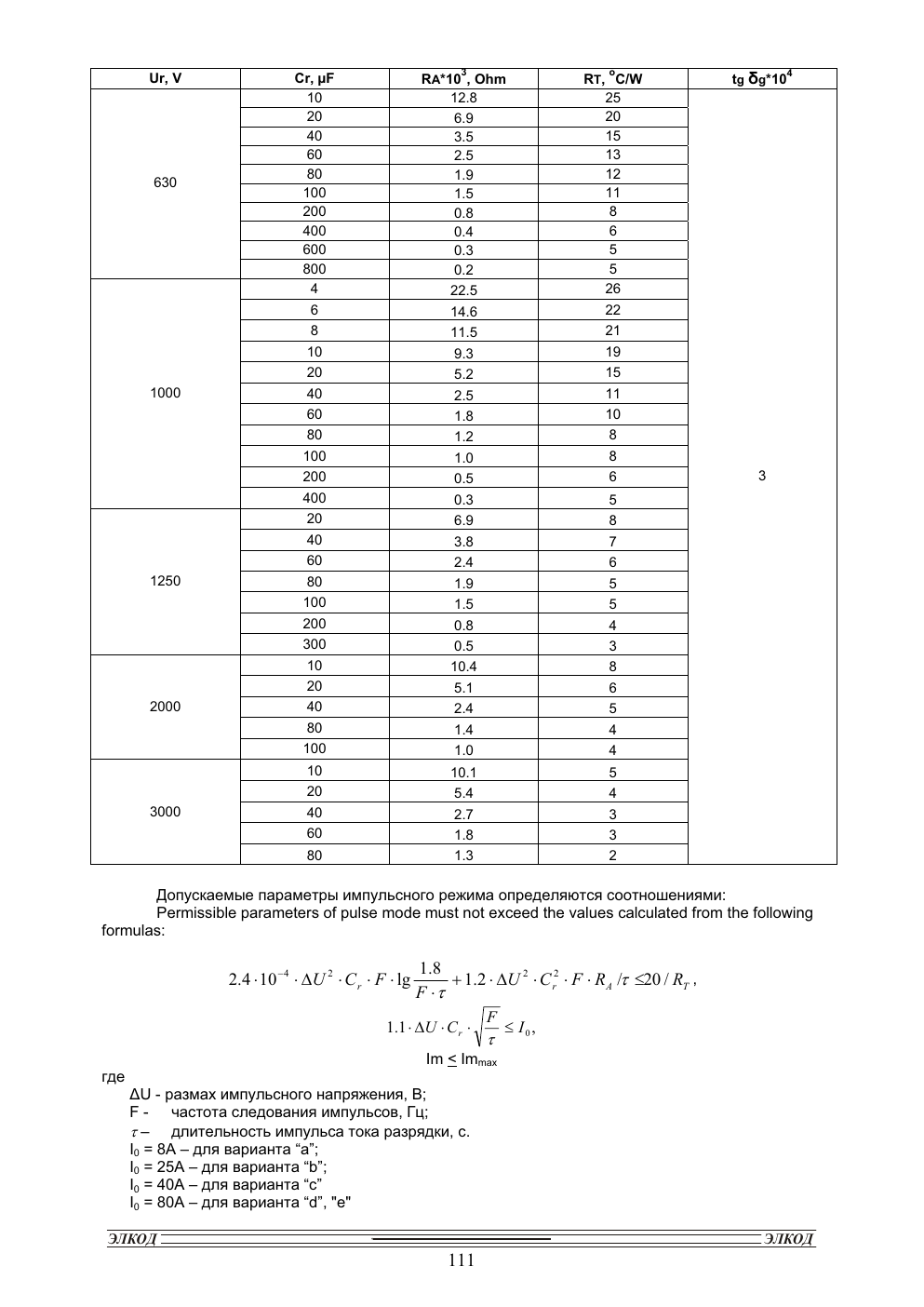

Техническая документация
