Описание и применение
К78-37 — высокочастотный металлоплёночный конденсатор с плёночным полипропиленовым диэлектриком и металлизированными обкладками. Неполярный, предназначен для работы в цепях постоянного, пульсирующего и переменного токов, а также в импульсных режимах.
Применяется в высокочастотной аппаратуре, где важны малые потери (тангенс угла потерь ≤0,0015) и высокое сопротивление изоляции. Номинальная ёмкость охватывает диапазон 0,001…10 мкФ при номинальных напряжениях 250, 400 и 630 В.
Конструктивно секция обёрнута липкой лентой и залита по торцам эпоксидным компаундом. Климатическое исполнение УХЛ, диапазон рабочих температур −60…+100 °C.
Технические характеристики
| Тип диэлектрика | плёночный полипропиленовый (металлизированные обкладки) |
| Номинальная ёмкость | 0,001 … 10 мкФ |
| Номинальное напряжение | 250; 400; 630 В (в интервале температур −60 °C … +85 °C) |
| Допускаемое отклонение ёмкости | для Cном ≤ 0,1 мкФ: ±10; ±20 %; для 0,1 мкФ < Cном ≤ 0,47 мкФ: ±5; ±10; ±20 %; для Cном > 0,47 мкФ: ±2; ±5; ±10; ±20 % |
| Тангенс угла потерь (f = 1 кГц) | ≤0,0015 |
| Сопротивление изоляции (Cном ≤ 0,33 мкФ) | ≥50 000 МОм |
| Постоянная времени (Cном > 0,33 мкФ) | ≥15 000 МОм·мкФ |
| ТКЕ | (−500 … 0) · 10⁻⁶ град⁻¹ |
| Интервал рабочих температур | −60 … +100 °C |
| Наработка | 15 000 ч |
| Срок сохраняемости | 15 лет |
| Климатическое исполнение | УХЛ (93±3 % относит. влажности при 40±2 °C, 21 сутки) |
| Габариты (корпус) | цилиндрический осевой; Dmax до 36 мм, Lmax до 60 мм, выводы d 0,6 / 0,8 / 1,0 мм (по типоразмеру) |
| Пример обозначения | Конденсатор К78-37 − 400 В − 0,33 мкФ ±5 % |

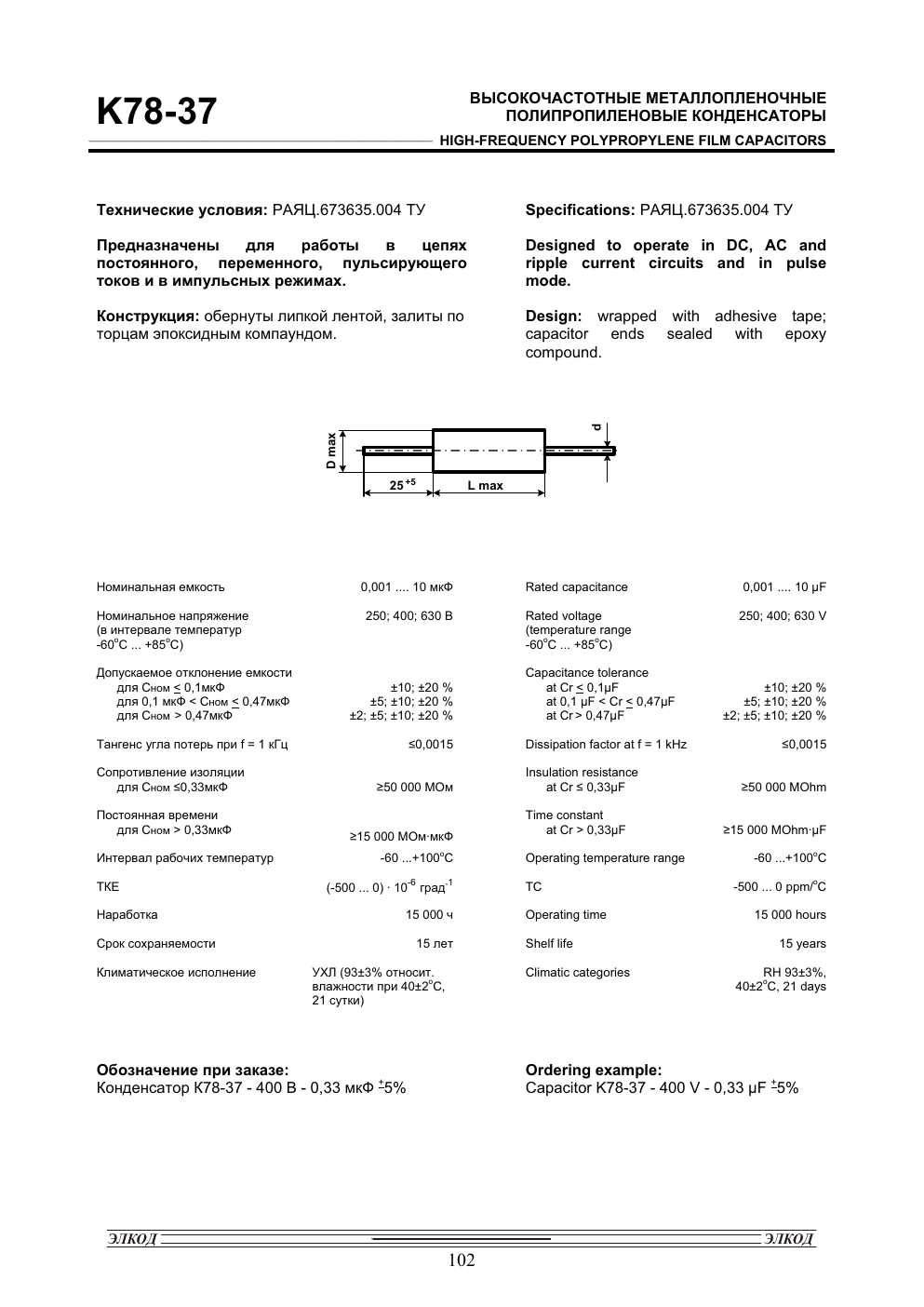

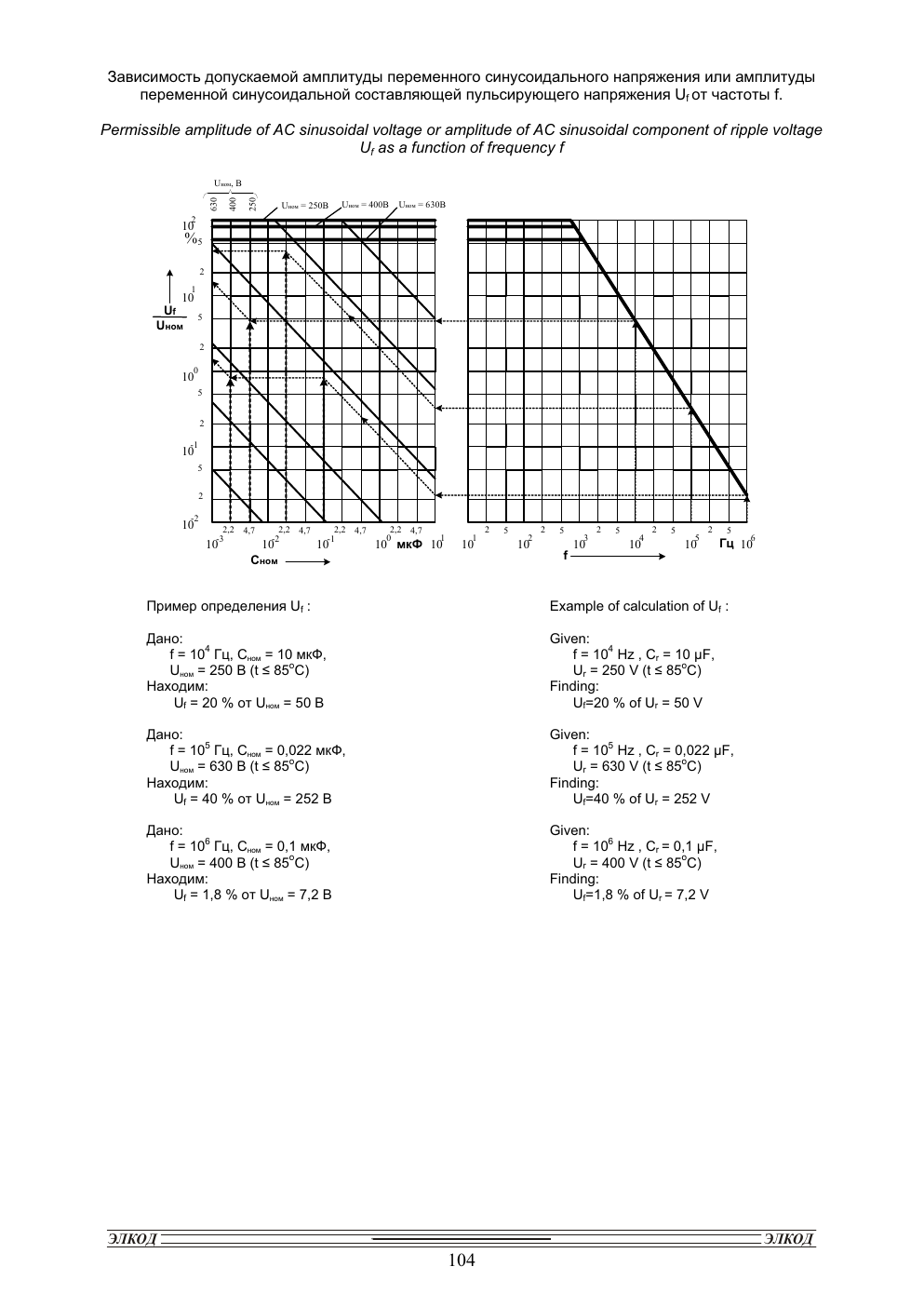

Техническая документация
