Описание и применение
К78-21 — водоохлаждаемый полипропиленовый плёночный конденсатор. Предназначен для работы в цепях переменного тока, в частности для компенсации реактивной мощности.
Конструктивно выполнен в цилиндрической полимерной оболочке с металлическими фланцами. Может поставляться в сборе с охладителями (модификация К78-21А). Выпускается в двух конструктивных исполнениях.
Диэлектрик — полипропиленовая плёнка. Рабочий температурный интервал +1…+55 °C обеспечивается принудительным (водяным) охлаждением: температура охлаждающей воды ≤20 °C при расходе ≥1,5 л/мин.
Технические характеристики
| Тип диэлектрика | полипропиленовая плёнка |
| Номинальная ёмкость | 0,1…68 мкФ |
| Допускаемое отклонение ёмкости | ±5; ±10; ±20 % |
| Номинальное напряжение | 250…1000 В эфф. |
| Тангенс угла потерь при f = 1 кГц | ≤0,0005 |
| Интервал рабочих температур | +1…+55 °C (при принудительном охлаждении) |
| Температура охлаждающей воды | ≤20 °C |
| Расход охлаждающей воды | ≥1,5 л/мин |
| Наработка | 25000 ч |
| Исполнения | исполнение 1, исполнение 2 (К78-21 / К78-21А) |
| Пример обозначения при заказе | Конденсатор К78-21 - 250 В - 1,0 мкФ ±10 % |

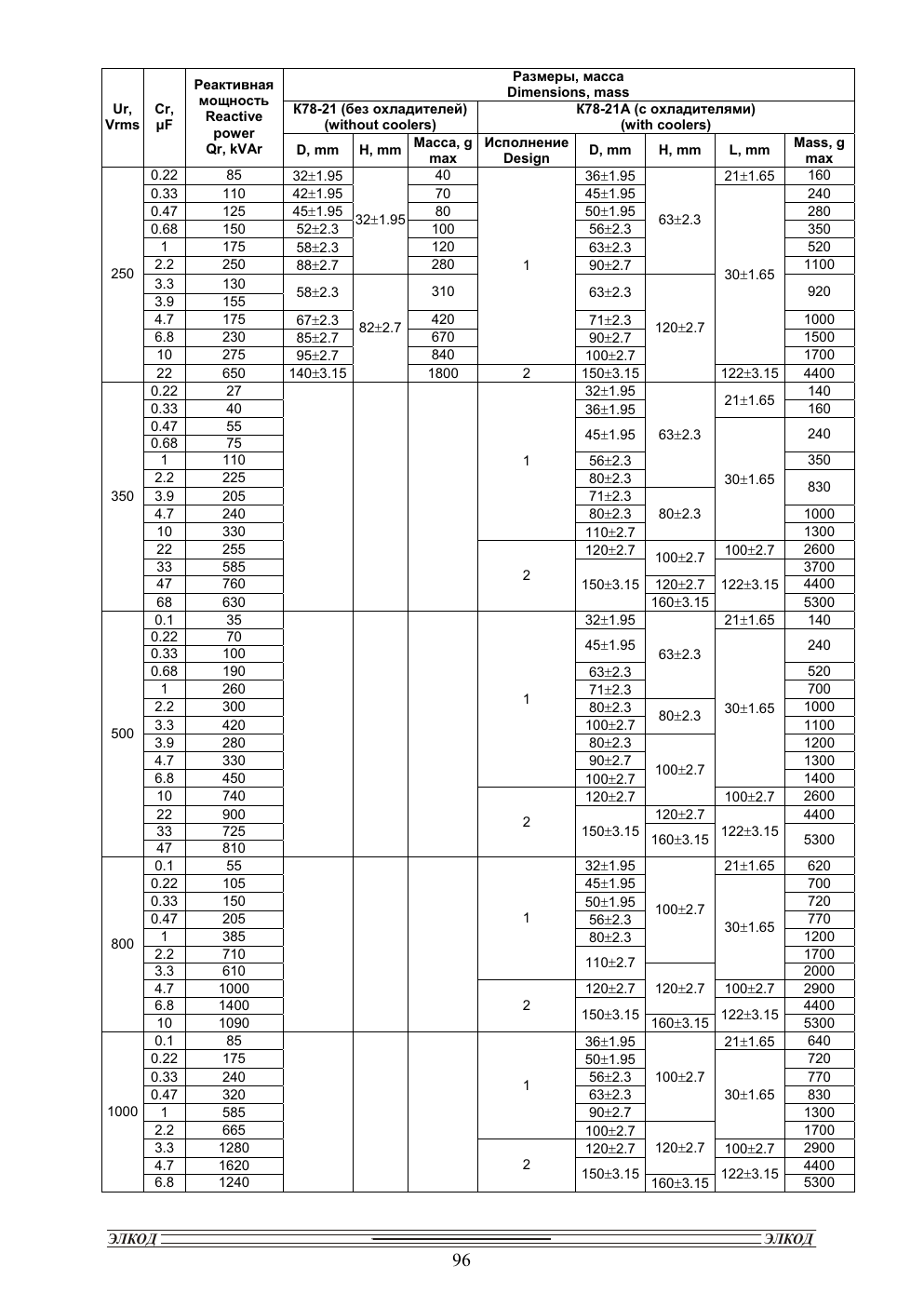

Техническая документация
