Описание и применение
К75-85 — снабберный плёночный конденсатор с фольговыми обкладками, комбинированный: состоит из одной ёмкости C1 и двух ёмкостей C2. Предназначен для преобразовательной техники на IGBT-модулях.
Предназначен для работы в цепях переменного и пульсирующего токов, а также в импульсных режимах. Номинальное напряжение (амплитудное значение) 2,4 кВ.
Конструктивно выполнен в прямоугольном металлическом корпусе с проходными изоляторами (bushings). Диэлектрик — плёночный, обкладки фольговые.
Технические характеристики
| Тип диэлектрика | Плёночный, с фольговыми обкладками (снабберный) |
| Номинальная ёмкость | C1 = 2 мкФ; C2 = 0,1...0,2 мкФ |
| Допускаемое отклонение ёмкости | ±10% |
| Номинальное напряжение (амплитудное значение) | 2,4 кВ |
| Тангенс угла потерь при f = 1 кГц | ≤ 0,001 |
| Постоянная времени | ≥ 4000 МОм·мкФ |
| Скорость изменения напряжения | dU/dt ≤ 600 В/мкс |
| Интервал рабочих температур | -60...+85 °C |
| Наработка | 60000 ч |
| Срок сохраняемости | 20 лет |
| Масса, макс. | 1200 г |
| Корпус | Прямоугольный металлический с проходными изоляторами; габариты (мм): длина 150 / 135 / 118, ширина 62, шаг выводов 35 и 35, база 30, высота изоляторов 20 |

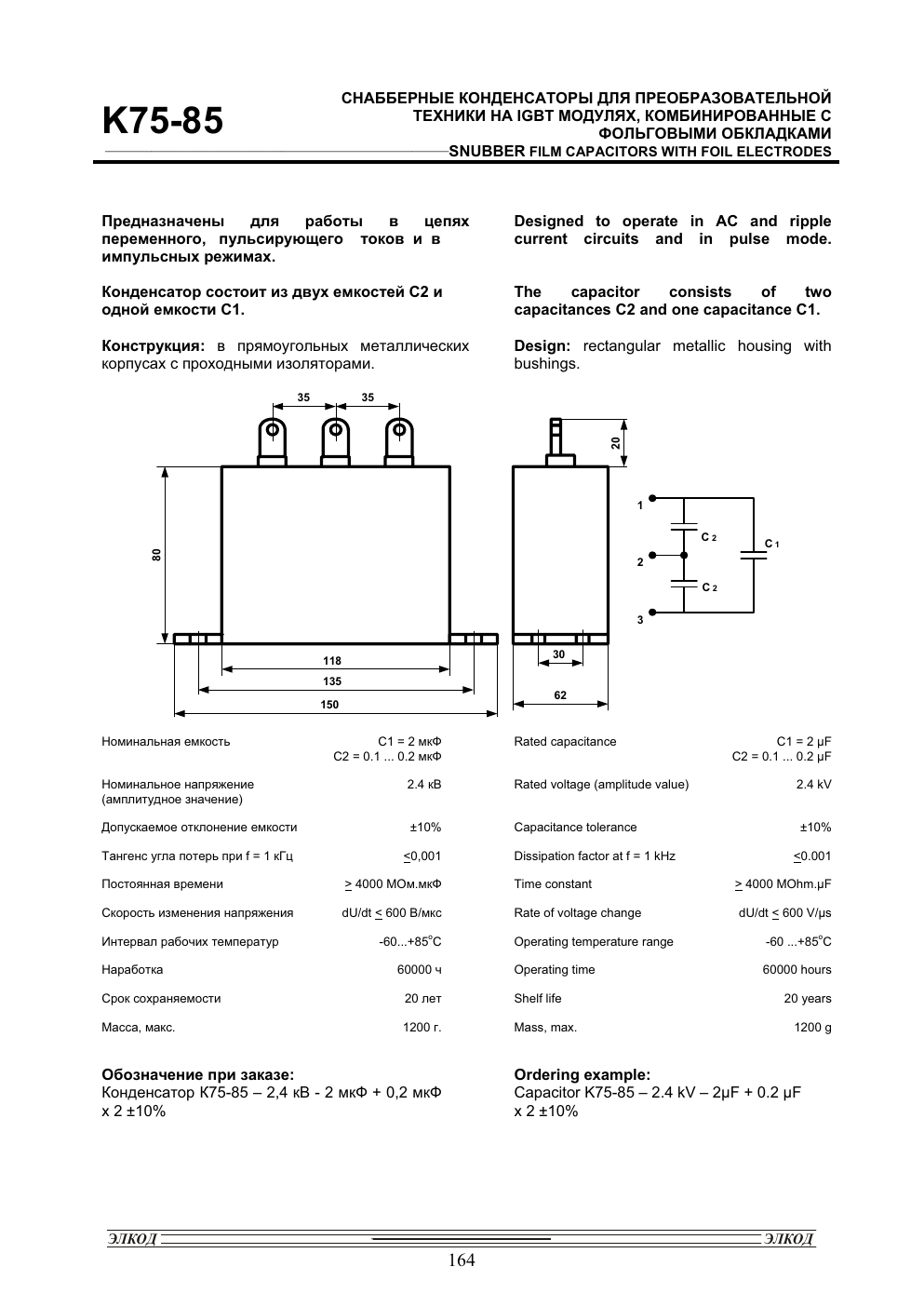

Техническая документация
