Дискретный вход. Нужна помощь
26.07.2012, 09:18
|
|
|
Временная регистрация
Регистрация: 13.02.2008
Сообщений: 60
Сказал спасибо: 10
Сказали Спасибо 9 раз(а) в 9 сообщении(ях)
|
Re: Дискретный вход. Нужна помощь
Я тоже думал на счет АЦП, но по причине большого количества каналов (16) и необходимости одновременного их считывания данный вариант не подходит.
С компараторами работать буду в первый раз, но разве стабильность его питания настолько влияет на точность сравнения? Мне казалось что он сравнивает то, что подано на его входы, и достаточно обеспечить хорошее питание для АЦП. Всем спасибо за ответы.
|
|
|
|
|
26.07.2012, 09:34
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 05.05.2011
Адрес: Харьков
Сообщений: 5,042
Сказал спасибо: 589
Сказали Спасибо 3,967 раз(а) в 1,825 сообщении(ях)
|
Re: Дискретный вход. Нужна помощь
Сообщение от DrunyaRuma
|
|
но по причине большого количества каналов (16) и необходимости одновременного их считывания данный вариант не подходит.
|
Тогда ОЙ.
А питанию действительно уделите большое внимание.
Удачи.
|
|
|
|
|
|
26.07.2012, 09:59
|
|
|
Гуру портала
Регистрация: 27.10.2008
Адрес: ЕС
Сообщений: 10,821
Сказал спасибо: 919
Сказали Спасибо 4,289 раз(а) в 2,570 сообщении(ях)
|
Re: Дискретный вход. Нужна помощь
Развязка на дискретных входах необходимость. Но зачем там ЦАП? Ему ведь тоже нужна развязка. Так у вас один вход будет стоить раз в 100 дороже, чем должен. Вообще схема бредовая, автор демонстрирует полное незнание того, чего хочет. Не понимаю, какие тут могут быть еще советы? Как на счет взять схему промышленного ПЛК и посмотреть входные цепи? Там проще все.
Если у вас программируемый порог срабатывания, то это уже не дискретный вход, а аналоговый. И заводить его надо на АЦП, а не цап с компаратором. Тем более, если у вас период 100мкс.
|
|
|
|
|
Сказали "Спасибо" Easyrider83
|
|
|
|
26.07.2012, 10:17
|
|
|
Временная регистрация
Регистрация: 13.02.2008
Сообщений: 60
Сказал спасибо: 10
Сказали Спасибо 9 раз(а) в 9 сообщении(ях)
|
Re: Дискретный вход. Нужна помощь
Спасибо за совет, смотрю в сторону АЦП AD9280ARS, тем более что цена соизмерима со стоимостью ЦАПа.
|
|
|
|
|
|
26.07.2012, 10:19
|
|
|
Гуру портала
Регистрация: 27.10.2008
Адрес: ЕС
Сообщений: 10,821
Сказал спасибо: 919
Сказали Спасибо 4,289 раз(а) в 2,570 сообщении(ях)
|
Re: Дискретный вход. Нужна помощь

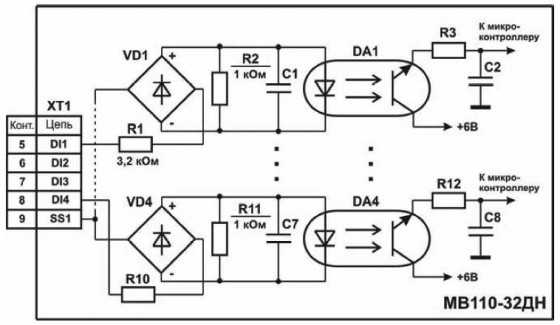

Вот типичный дискретный вход.
Но как выяснилось, вам нужен не дискретный, а аналоговый.
Почитать можно тут (яндекс, 3 секунды на поиск)
http://www.compitech.ru/html.cgi/arh...02/stat_40.htm
Вам нужно реализовать АЦП с оптической развязкой. Дальше сами не много покумекайте.
|
|
|
|
|
Сказали "Спасибо" Easyrider83
|
|
|
|
26.07.2012, 10:20
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 20.03.2007
Адрес: "Братское кольцо враждебности", т.е. ближайшее заМКАДье.
Сообщений: 7,459
Сказал спасибо: 3,227
Сказали Спасибо 3,511 раз(а) в 2,392 сообщении(ях)
|
Re: Дискретный вход. Нужна помощь
|
Сообщение от DrunyaRuma
|
|
дискретный вход с программируемым напряжением срабатывания
|
1. А какое минимальное напряжение срабатывания с входа схемы должно получиться? А то как-бы 2 диода в мосте надо приоткрыть хоть чуток.
2. Подстроечный резистор на входе - лишний.
3. Оптрон с выхода компаратора запитать. Транзистор не нужен, как уже сказали.
|
|
|
|
|
|
26.07.2012, 11:05
|
|
|
Временная регистрация
Регистрация: 13.02.2008
Сообщений: 60
Сказал спасибо: 10
Сказали Спасибо 9 раз(а) в 9 сообщении(ях)
|
Re: Дискретный вход. Нужна помощь
Спасибо всем, буду думать как это все реализовать на АЦП. Вход +24...+250 вольт. Точность установки напряжения срабатывания 1 вольт. Есть идея поставить 74HC165 для одновременного ввода результатов со всех каналов.
|
|
|
|
|
|
26.07.2012, 13:21
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 20.03.2007
Адрес: "Братское кольцо враждебности", т.е. ближайшее заМКАДье.
Сообщений: 7,459
Сказал спасибо: 3,227
Сказали Спасибо 3,511 раз(а) в 2,392 сообщении(ях)
|
Re: Дискретный вход. Нужна помощь
|
Сообщение от alvadep
|
|
Именно. Если пульсации ‹питания› 20 мВ, то и ошибка отработки компаратора в 20 мВ Вам гарантирована.
|
Отнюдь... Надо-бы ещё учесть коэффициент ослабления напряжения питания (а он уж всяко больше 40 дБ).
|
|
|
|
|
