Описание и применение
К10-17 — серия керамических конденсаторов постоянной ёмкости для работы в цепях постоянного, переменного тока и в импульсных режимах. Выпускаются в водородоустойчивом и неводородоустойчивом исполнениях; есть приёмка «ОС» (ОСК10-17, ОСМК10-17). Изготавливаются по ОЖО.460.172 ТУ, ОЖО.460.107 ТУ, ОЖО.460.183 ТУ и ПО.070.052.

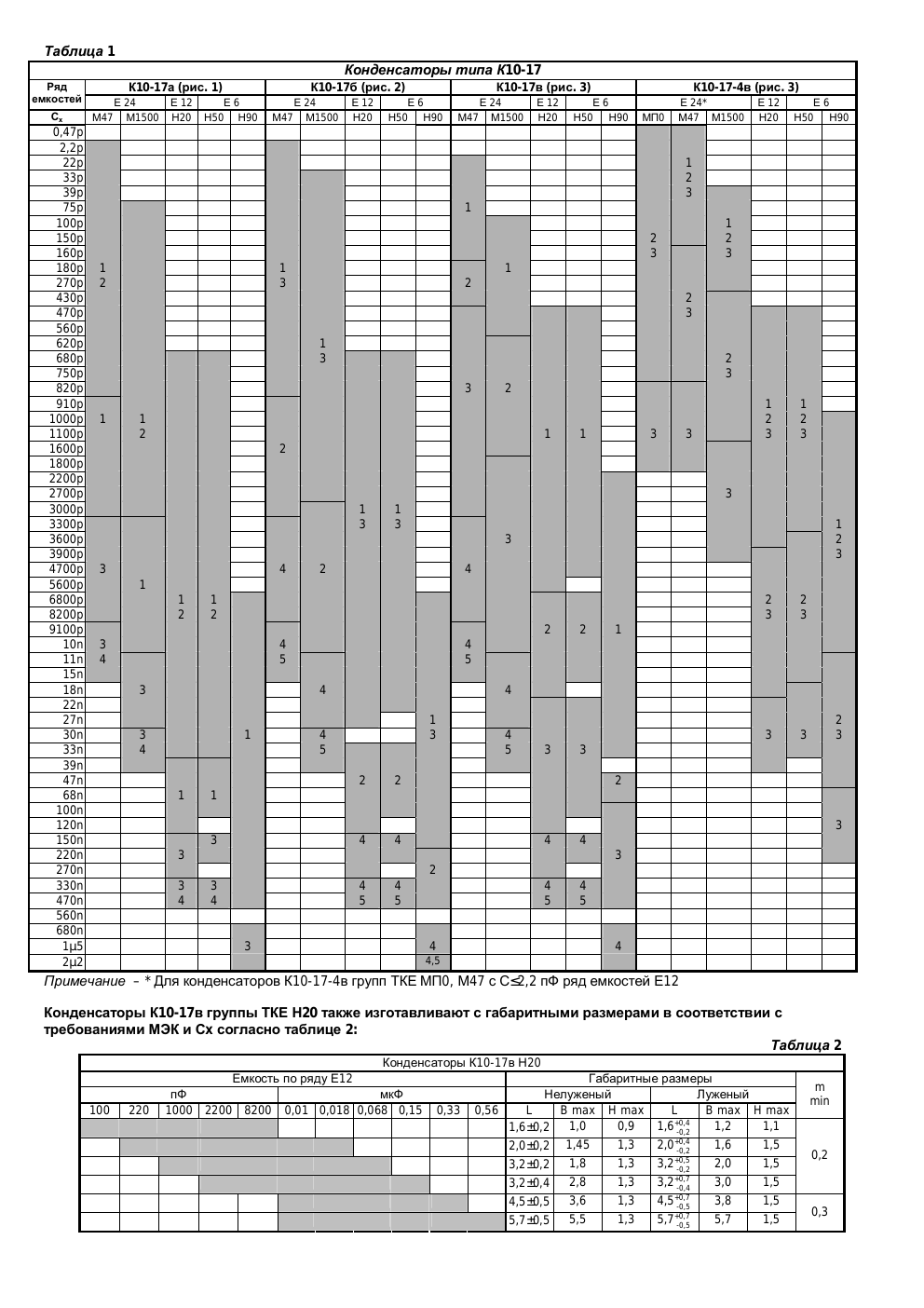

Серия включает несколько конструктивных вариантов: К10-17а — изолированные керамические конденсаторы правильной формы (рис. 1); К10-17б — изолированные окукленные (рис. 2); К10-17в — незащищённые (рис. 3); К10-17-4в — незащищённые чип-конденсаторы для поверхностного монтажа, поставляемые россыпью или в блистер-ленте. Исполнение вариантов «а» и «б» — всеклиматическое.
Диэлектрик выпускается в термостабильных группах ТКЕ (МП0 — только для К10-17-4в, М47, М1500) и высокочастотных/высокопроницаемых группах Н20, Н50, Н90. Контактные электроды: серебро-палладий (нелуженые) либо серебро-никель барьер / олово-свинец (луженые). Есть модификации для автоматизированного монтажа.
Технические характеристики
| Тип конденсатора | керамический, постоянной ёмкости |
| Группы ТКЕ | МП0 (только К10-17-4в), М47, М1500, Н20, Н50, Н90 |
| Диапазон номинальных ёмкостей | 0,47 пФ … 2,2 мкФ (ряды Е6/Е12/Е24) |
| Допускаемое отклонение ёмкости | ±0,25 пФ; ±0,5 пФ; ±1,0 пФ; ±5 %; ±10 %; ±20 %; для Н50 +50…−20 %, для Н90 +80…−20 % |
| Номинальное напряжение | 50 В |
| Тангенс угла потерь tgδ | группы М47/М1500 при Сх>50 пФ не более 0,0015; группы Н не более 0,035 |
| Сопротивление изоляции | Сх≤0,025 мкФ не менее 10 ГОм (для групп Н — не менее 4 ГОм); Сх>0,025 мкФ Rиз·Сх не менее 250 с (для Н — 100 с) |
| Климатическая категория | −60/125/21 (−60…+125 °C) |
| Контактные электроды | серебро-палладий (нелуженые); серебро-никель барьер/олово-свинец (луженые) |
| ТУ | ОЖО.460.172; ОЖО.460.107; ОЖО.460.183; ПО.070.052 |
