Описание и применение
К10-47М — керамические конденсаторы постоянной ёмкости производства РУП «Витебский завод радиодеталей «МОНОЛИТ» (буква «М» в обозначении указывает на предприятие-изготовитель). Разработаны в рамках пересмотра ТУ на конденсаторы К10-47 редакции 1985 г.: в новых ОЖО.460.174-М ТУ (2002 г.) полностью сохранены характеристики К10-47, дополнительно введены группы ТКЕ М47, М1500 и типоразмеры по требованиям МЭК. Предназначены для работы в цепях постоянного, переменного токов и в импульсных режимах.
Выпускаются в трёх конструктивных вариантах: К10-47Ма — изолированные керамические конденсаторы правильной формы (всеклиматическое исполнение); К10-47Мб — изолированные окукленные (всеклиматическое исполнение); К10-47Мв — незащищённые. Для повышенной надёжности существуют исполнения ОС/ОСМ. Изготавливаются в водородоустойчивом (буква «С» в обозначении) и неводородоустойчивом исполнениях.
Диэлектрик — керамика с группами ТКЕ МП0, М47, М1500 (термостабильные/линейные) и Н20, Н30, Н90 (высокой ёмкости). Типы контактных электродов: серебро-палладий (нелужёные); серебро-никель барьер/олово-свинец (никель-барьер — код N); серебро-палладий/олово-свинец-серебро (лужёные). Упаковка — россыпью либо для автомонтажа по ТУ BY 300050407.091-2006 в блистер-ленту.
Технические характеристики
| Тип конденсатора | Керамический, постоянной ёмкости |
| Конструктивные варианты | К10-47Ма (изолированные, прав. формы), К10-47Мб (окукленные), К10-47Мв (незащищённые); исполнения ОС/ОСМ |
| Группы ТКЕ | МП0, М47, М1500, Н20, Н30, Н90 |
| Номинальное напряжение, В | 25, 50, 100, 250, 500 (набор зависит от группы ТКЕ) |
| Тангенс угла потерь tgδ (МП0), не более | Сx>50 пФ — 0,0015; 10 пФ<Сx≤50 пФ — по формуле 1,5·(150/Сx+7)·10⁻⁴; Сx≤10 пФ — не нормируется |
| Тангенс угла потерь tgδ (Н20, Н90), не более | 0,035 |
| Сопротивление изоляции Rиз (МП0) | Сx≤25 нФ: Rиз≥10 ГОм; Сx>25 нФ: Rиз·Сx≥250 с |
| Сопротивление изоляции Rиз (М47, М1500) | Сx≤0,025 мкФ: Rиз≥10 ГОм; Сx>0,025 мкФ: Rиз·Сx≥250 с |
| Сопротивление изоляции Rиз (Н20, Н90) | Сx≤25 нФ: Rиз≥4 ГОм; Сx>25 нФ: Rиз·Сx≥100 с |
| Допускаемое отклонение ёмкости (МП0/М47/М1500) | при С<5 пФ ±0,25; ±0,5 пФ; при 5≤C≤9,1 пФ ±0,5; ±1,0 пФ; при С≥10 пФ ±5; ±10; ±20 % |
| Допускаемое отклонение ёмкости (Н20) | ±10; ±20 % (по Табл.1 для Н20 также ±5; ±10; ±20 %) |
| Допускаемое отклонение ёмкости (Н30 / Н90) | Н30: ±20; +50…-20 %; Н90: +80…-20 % |
| Ряд ёмкостей | Е24 (МП0/М47/М1500), Е12 (Н20), Е6 (Н90) |
| Климатическая категория | МП0/М47/М1500/Н20: −60/125/56; Н90: −60/085/56 |
| Типоразмеры по МЭК (вариант «в») | 1608М, 2012М, 3216М, 3225М, 4532М, 5750М |
| Технические условия | ОЖО.460.174-М ТУ; ОЖО.460.183 ТУ; ПО.070.052; ТУ BY 300050407.091-2006 |

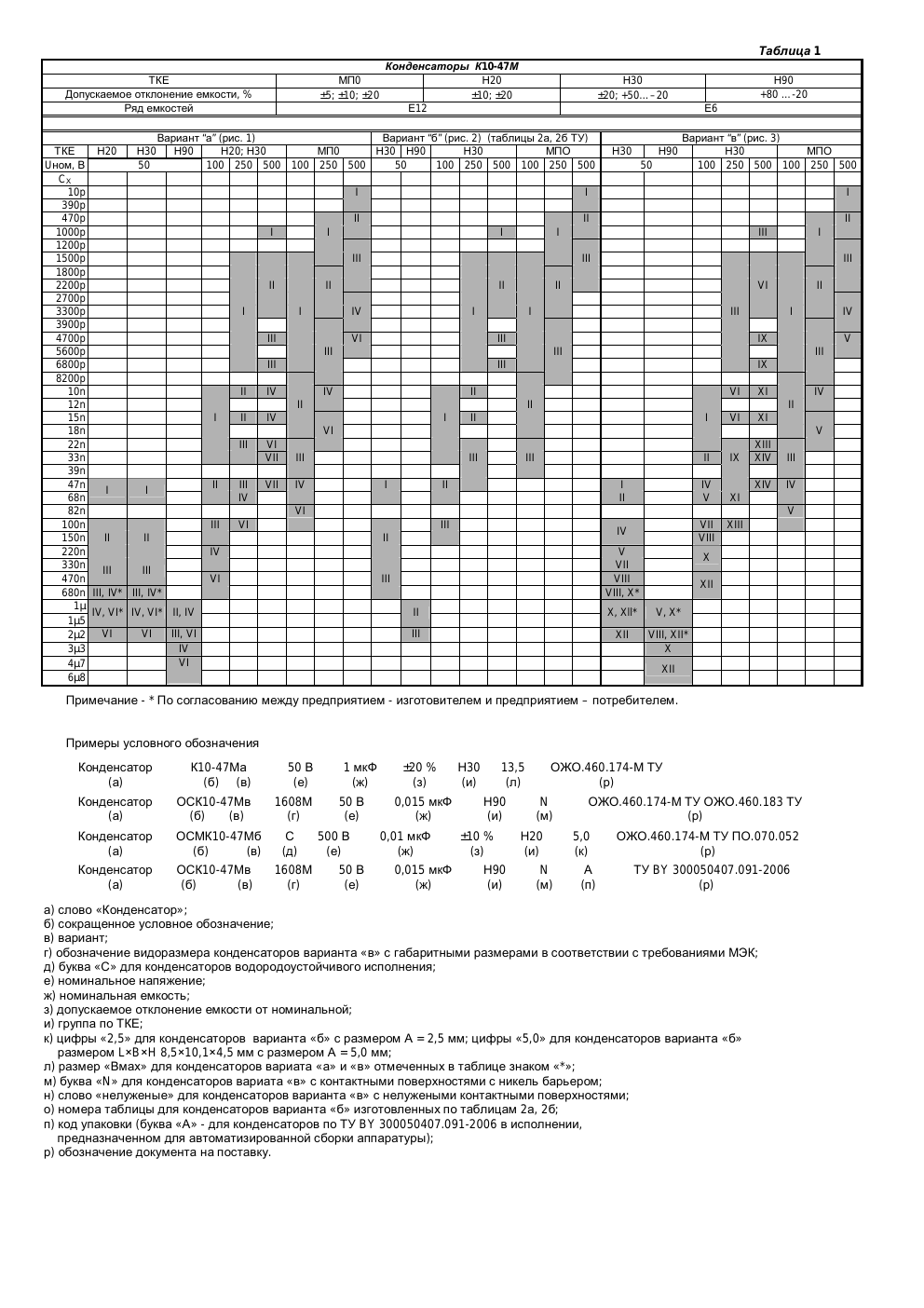

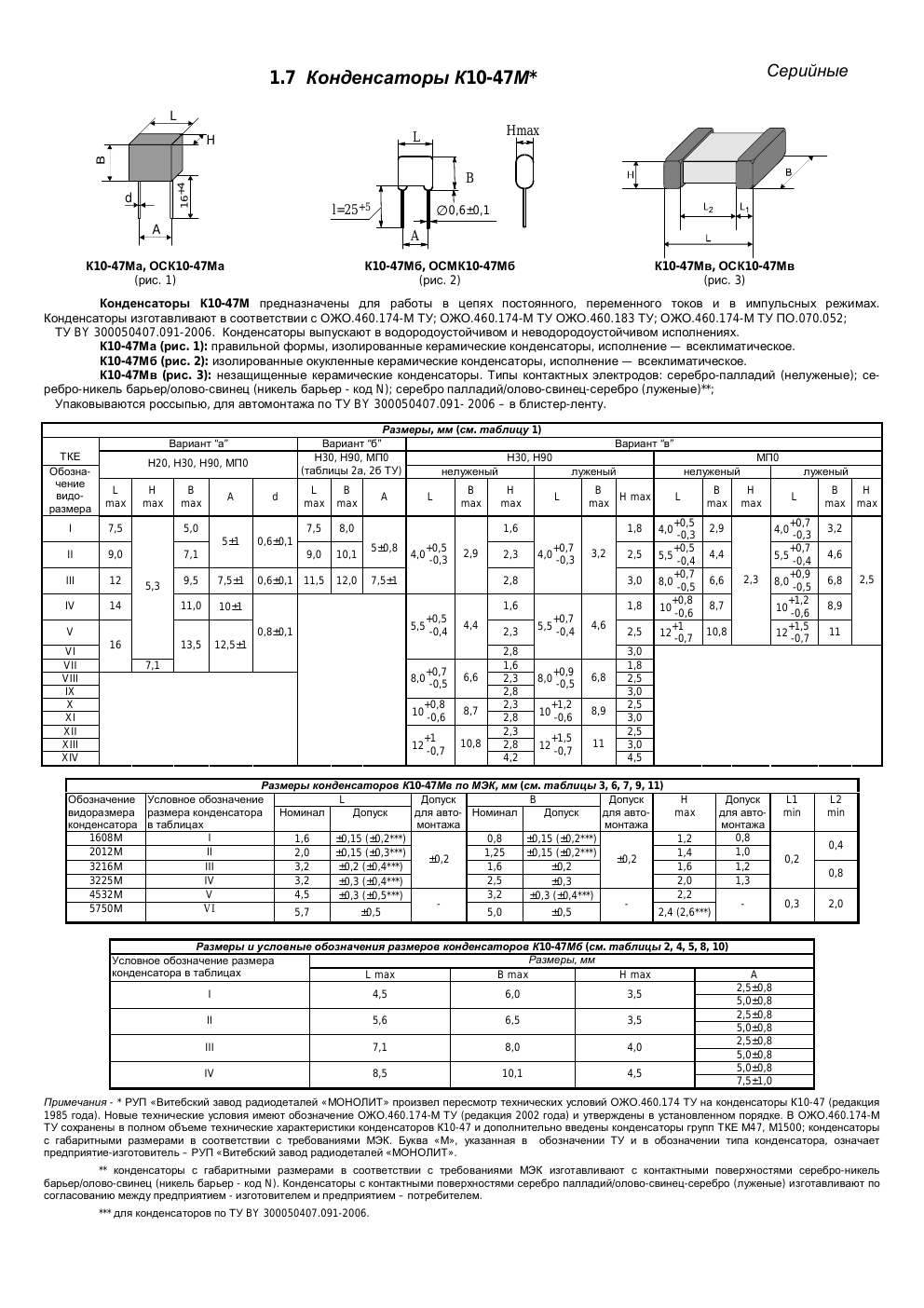

Техническая документация
