Описание и применение
КР1561ТМ3 — цифровая КМОП-микросхема, содержащая четыре D-триггера-защёлки (latch) с общими входами тактирования (C) и выбора полярности (P). Каждый триггер имеет вход данных D и два выхода — прямой (Q) и инверсный (Q̄). В отличие от синхронных D-триггеров с динамическим тактированием (ТМ2), здесь используется защёлка с уровневым управлением: пока строб-сигнал разрешает запись, выходы прозрачно следуют за входами, а по стробу данные запоминаются (фиксируются на защёлке).
Микросхема выполнена по технологии КМОП и относится к серии 1561 (советский функциональный аналог серии CD4000B фирмы RCA). Отличается широким диапазоном напряжения питания, малым потреблением в статике и высокой помехоустойчивостью, характерными для КМОП-логики. Комбинация входов C и P (Polarity) задаёт, при каком уровне тактового сигнала защёлки прозрачны, а при каком — хранят данные.
Применяется как 4-разрядный регистр-защёлка для временного хранения данных, буферизации шин, сопряжения асинхронных данных с синхронными узлами, в устройствах индикации и цифровой автоматике. Полный зарубежный аналог — CD4042 (CD4042B).
Технические характеристики
| Функция | Четыре D-триггера-защёлки с общим тактированием и выбором полярности; прямые и инверсные выходы |
| Серия / технология | Серия 1561, КМОП (CMOS), аналог CD4000B |
| Напряжение питания | 3…15 В (типовое 5…15 В) |
| Потребляемый ток / мощность | Ток потребления в статическом режиме — единицы мкА (потребляемая мощность в статике — микроватты) |
| Быстродействие | Задержка распространения порядка 100…250 нс (при Uп = 5…10 В); рабочая частота тактирования — единицы МГц |
| Число элементов / разрядность | 4 D-триггера-защёлки (4 разряда) |
| Тип корпуса | 16-выводной DIP (пластиковый, тип 238.16); также planar-исполнение |
| Зарубежный аналог | CD4042 (CD4042B) |
| Диапазон рабочих температур | −45…+85 °C |

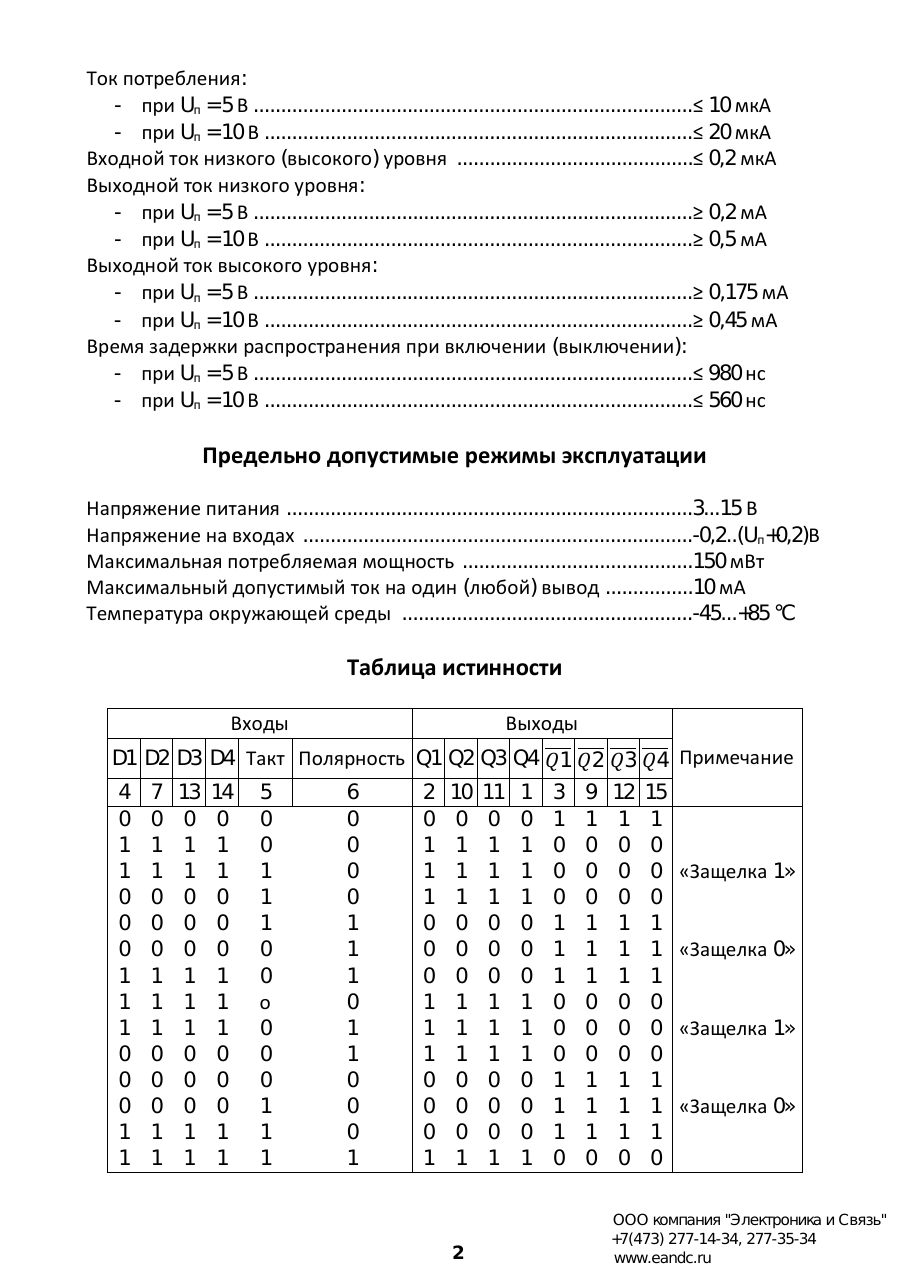

Схемы и цоколёвка (datasheet)
