Описание и применение
К564ТМ3 — цифровая КМОП-микросхема, содержащая четыре синхронных D-триггера-защёлки (four-bit latch) с общими входами тактирования (C) и полярности (P). По уровню тактового сигнала данные с входов D либо прозрачно проходят на выходы, либо фиксируются (защёлкиваются); каждый триггер имеет прямой и инверсный выходы.
Микросхема выполнена по технологии КМОП (комплементарные МОП-транзисторы) серии 564 — малопотребляющей серии с широким диапазоном напряжения питания и высокой помехоустойчивостью. Применяется как 4-разрядный регистр-защёлка для хранения данных, буферизации шин, сопряжения устройств и в схемах цифровой обработки сигналов.
Зарубежный функциональный аналог — CD4042 (серии CD4000). Серия К564 — военная/промышленная модификация с керамическим корпусом и расширенным температурным диапазоном.
Технические характеристики
| Функция | Четыре D-триггера-защёлки (4-разрядный регистр-защёлка) |
| Серия / технология | К564, КМОП (CMOS) |
| Напряжение питания | 3…15 В |
| Потребляемый ток / мощность | Ток потребления в статике не более единиц мкА (малое потребление КМОП) |
| Быстродействие | Задержка распространения порядка сотен нс (при Uп=10 В) |
| Число элементов / разрядность | 4 D-триггера (4 разряда), прямой и инверсный выходы |
| Тип корпуса | Керамический DIP-16 (238.16) |
| Зарубежный аналог | CD4042 |
| Диапазон рабочих температур | −45…+85 °C |

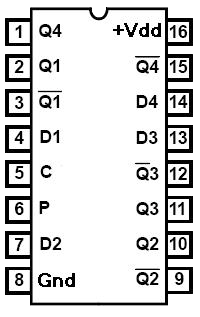

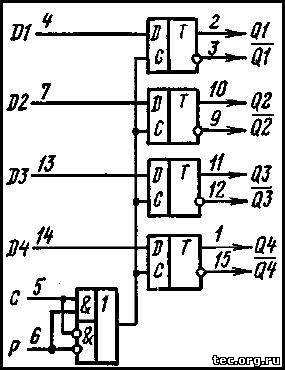

Схемы и цоколёвка
