Описание и применение
КР1561ТМ2 — цифровая КМОП-микросхема, содержащая два независимых D-триггера (триггера задержки) с динамическим управлением по фронту тактового импульса. Каждый триггер имеет входы данных D и тактирования C, асинхронные входы установки S и сброса R, а также прямой Q и инверсный Q̅ выходы. По положительному фронту на входе C состояние входа D переписывается на выход Q.
Микросхема относится к серии 1561 — это отечественная КМОП-логика (комплементарная структура металл-оксид-полупроводник), улучшенный вариант серий К561/К564 с более широким диапазоном напряжения питания. Отличается очень малым потреблением тока в статическом режиме, высокой помехоустойчивостью и большим диапазоном питающих напряжений (3…15 В).
Применяется как универсальный элемент памяти в делителях частоты, счётчиках, регистрах сдвига, схемах синхронизации и хранения одного бита. Полный функциональный и цоколёвочный зарубежный аналог — CD4013 (CD4013B). Прямой аналог из более ранней отечественной серии — К561ТМ2.
Технические характеристики
| Функция | Два независимых D-триггера (с входами S, R, тактирование по фронту) |
| Серия / технология | 1561, КМОП (CMOS) |
| Напряжение питания | 3…15 В |
| Потребляемый ток (статич.) | не более единиц мкА (типовое КМОП-потребление в покое) |
| Быстродействие | макс. тактовая частота порядка нескольких МГц (зависит от Uпит) |
| Число элементов | 2 D-триггера |
| Тип корпуса | DIP-14 / пластиковый 14-выводной (аналог 238.14) |
| Зарубежный аналог | CD4013 (CD4013B), К561ТМ2 |
| Диапазон рабочих температур | −45…+85 °C |

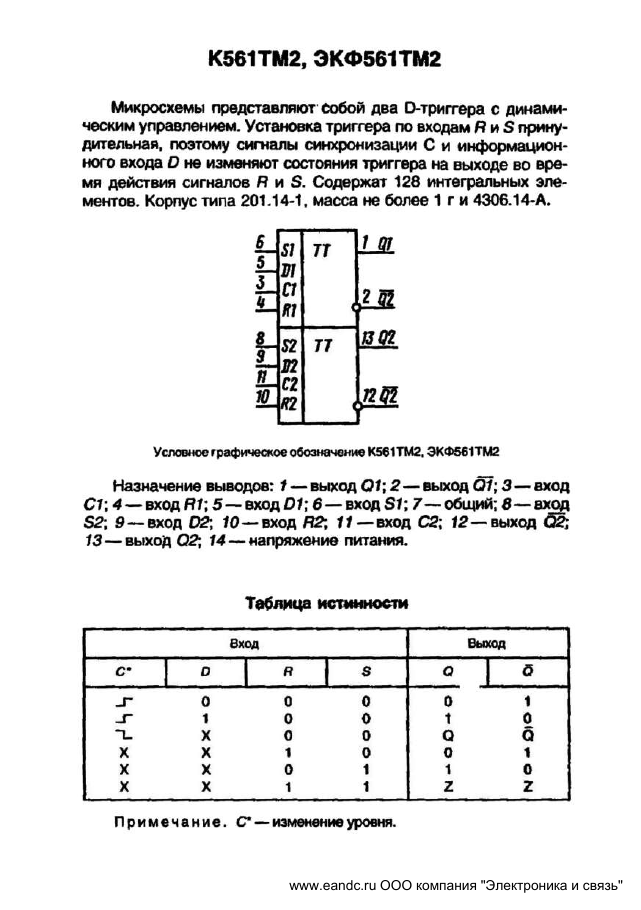

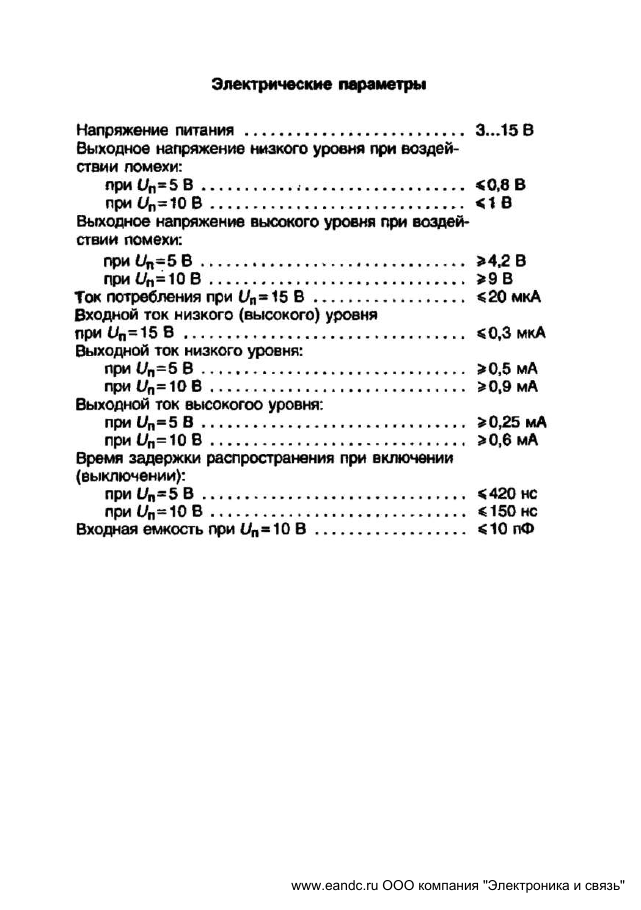

Схемы и цоколёвка (datasheet)
