К153УД2 — операционный усилитель


15 000 000 даташитовпоиск по параметрам · аналоги · заводские PDFНайти даташит →

Описание и применение

К153УД2 — это классический операционный усилитель общего назначения средней точности, выполненный по биполярной технологии и содержащий около сотни интегральных элементов на одном кристалле. По своей сути это универсальный усилительный «кирпич» аналоговой схемотехники: собственного жёстко заданного применения у него нет, а его функция полностью определяется внешней обвязкой. Охватив микросхему отрицательной обратной связью, разработчик получал масштабирующий усилитель, сумматор, интегратор или дифференциатор; без обратной связи тот же кристалл работал компаратором. Выходной каскад рассчитан на размах напряжения порядка ±10 В и снабжён встроенной защитой от короткого замыкания в нагрузке, что заметно повышало живучесть аппаратуры при монтаже и наладке.

Ключевая особенность К153УД2 в том, что это усилитель с внешней частотной коррекцией: для устойчивой работы без самовозбуждения к специальным выводам подключаются корректирующие цепочки, причём предусмотрено два режима — одно- и двухполюсная коррекция. Это выгодно отличало микросхему от «зашитых» полностью скорректированных ОУ вроде 741-го: подбирая корректирующую цепь, инженер мог осознанно разменивать запас устойчивости на быстродействие и полосу, оптимизируя усилитель под конкретную задачу. Отдельные выводы балансировки позволяли внешним подстроечным резистором вывести в ноль напряжение смещения на входе, что важно в прецизионных измерительных и усилительных трактах, где заметен уход нуля.

Микросхема представляет собой отечественную реализацию популярной западной архитектуры — её функциональными аналогами являются LM101/LM301 производства National Semiconductor, то есть «настраиваемая» линия операционных усилителей, а не полностью скорректированный µA741. Внутри страны тот же кристалл выпускался и в другом конструктивном исполнении: К553УД2 — это, по существу, тот же усилитель, но в прямоугольном пластмассовом корпусе вместо круглого металлостеклянного у К153-й серии, что давало разработчику свободу выбора между надёжным герметичным и более дешёвым массовым исполнением.

Применялась К153УД2 крайне широко — в тех же нишах, что и её зарубежный прототип: во входных и промежуточных каскадах усиления слабых сигналов, в активных фильтрах, компараторах, генераторах, схемах преобразования и нормирования сигналов измерительной и радиотехнической аппаратуры. Это одна из «рабочих лошадок» советской аналоговой электроники: сочетание приличной для своего класса точности, гибкой внешней коррекции и защищённого выхода сделало её типовым выбором инженеров на протяжении многих лет, а сама серия К153/К553 надолго осталась в справочниках как удобная отечественная замена усилителей семейства 101/301.

Корпус ИМС К153УД201

Корпус 3101.8-1

Условное графическое обозначение ИМС К153УД2, К153УД201

Условное графическое обозначение К153УД2
  • 1 — балансировка, коррекция I
  • 2 — инвертирующий вход
  • 3 — неинвертирующий вход
  • 4 — напряжение питания (−Uп)
  • 5 — балансировка
  • 6 — выход
  • 7 — напряжение питание (+Uп)
  • 8 — коррекция

Схема балансировки К153УД2, К153УД201 (конденсаторы С1 и С2 — безиндукционные)

Схема балансировки К153УД2

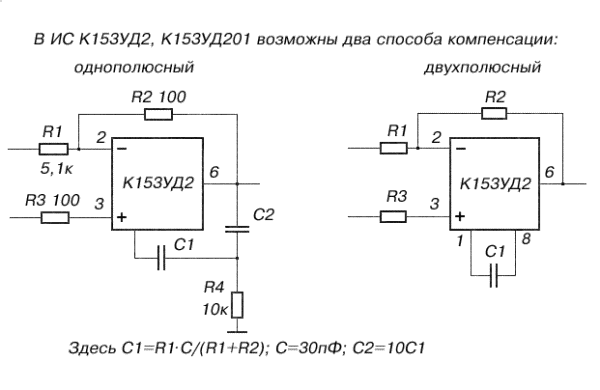

Способы компенсации К153УД2, К153УД201

Способы компенсации К153УД2

Электрические параметры

1Номинальное напряжение питания±15 В ±10 %
2Максимальное выходное напряжение при Uп= ±15 В, Uвх=0,1 В, Rн=2±0,04 кОм≥ |±10| В
3Напряжение смещения нуля при Uп= ±15 В, Rн ≥ 10 кОм≤ 7,5 мВ
4Средний входной ток при Uп= ±15 В, Rн ≥ 10 кОм≤ 1500 нА
5Разность входных токов при Uп=15 В, Rн ≥ 10 кОм≤ 500 нА
6Ток потребления≤ 3 мА
7Коэффициент усиления напряжения при Uп= ±15 В, Rн=2±0,04 кОм≥ 20000
8Скорость нарастания выходного напряжения0,5 В/мкс
9Время установления выходного напряжения2 мкс
10Частота единичного усиления1 МГц
11Входное сопротивление300 кОм
12Выходное сопротивление300 Ом
13Выходная емкость100 пФ

Предельно допустимые режимы эксплуатации

1Напряжение питания; в предельном режиме±(13,5...16,5) В; ±(5...17) В
2Входное напряжение; в предельном режиме≤ ±4,5 В; ±5 В
3Синфазные входные напряжения при Uп= ±16,5 В≤ ±12 В
4Сопротивление нагрузки≥ 2 кОм
5Рассеиваемая мощность; в предельном режиме≤ 450 мВт; ≤ 500 мВт
6Статический потенциал100 В
7Температура окружающей среды-45...+85 °C

Общие рекомендации по применению

Максимальная температура пайки микросхем (270 ±10) °C, расстояние от корпуса до места пайки не менее 1,5 мм, продолжительность пайки не более 3 с.

Зарубежные аналоги

LM301

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2. / А. В. Нефедов. — М.: ИП РадиоСофт, 1999 г. — 640 с.: ил.
