КР140УД18 — операционный усилитель


15 000 000 даташитовпоиск по параметрам · аналоги · заводские PDFНайти даташит →

Описание и применение

КР140УД18 — операционный усилитель средней точности общего применения, ключевая особенность которого спрятана прямо во входном каскаде: там стоит хорошо согласованная пара полевых транзисторов с управляющим p-n-переходом (JFET). Изготовлен он по совмещённой биполярно-полевой технологии (тот самый класс схем, что на Западе назвали BiFET): на одном кристалле уживаются полевые транзисторы входа и биполярные транзисторы усилительных и выходных каскадов. Такое сочетание даёт лучшее из двух миров — сверхвысокое входное сопротивление и крошечные входные токи от полевого входа плюс хорошее усиление и нагрузочную способность от биполярной части.

Главное достоинство прибора вытекает из этой архитектуры напрямую. Полевой вход означает очень малые входные токи (единицы наноампер и меньше — на порядки ниже, чем у классических биполярных ОУ вроде К140УД7), а согласованность пары держит в узде разбаланс и температурный дрейф. При этом усилитель имеет внутреннюю частотную коррекцию (не требует навесных корректирующих конденсаторов — включай и работай), скромный ток собственного потребления порядка единиц миллиампер и штатно питается от двуполярного источника ±15 В. Ложкой дёгтя на фоне точных приборов остаётся заметное напряжение смещения нуля (до 10 мВ), из-за чего его и относят к среднему, а не прецизионному классу — но для большинства задач это некритично.

Ниша КР140УД18 — там, где сигнал нельзя нагружать током, то есть где важно высокое входное сопротивление. Это интеграторы и активные RC-фильтры, устройства выборки-хранения, буферные и масштабирующие каскады, усилители сигналов от высокоомных датчиков и источников с большим внутренним сопротивлением (пьезодатчики, фотодиоды в фотогальваническом режиме, ионоселективные и pH-электроды), а также входные звенья измерительной и звуковоспроизводящей аппаратуры. Малый входной ток здесь напрямую превращается в малую погрешность, что и делает полевой вход не роскошью, а необходимостью.

По происхождению КР140УД18 — представитель отечественного ответа на волну зарубежных BiFET-усилителей рубежа 1970-80-х годов: его функциональным прообразом и аналогом выступает LF355 фирмы National Semiconductor — ставший образцом дешёвого полевого ОУ общего применения (более быстрый собрат LF356 из того же семейства соответствует уже другой отечественной микросхеме — КР140УД22). Выпускался прибор в привычном пластиковом корпусе DIP-8 (2101.8-1) и надолго стал рабочей лошадкой советской и постсоветской радиолюбительской и промышленной схемотехники именно благодаря удачному компромиссу: полевой вход и простота применения при вполне доступной цене.

Корпус КР140УД18

Корпус 2101.8-1

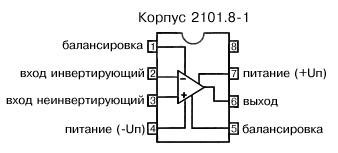

Цоколевка корпусов

Цоколевка корпусов КР140УД18

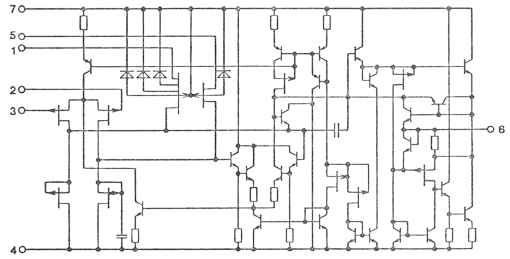

Электрическая схема

Электрическая схема КР140УД18

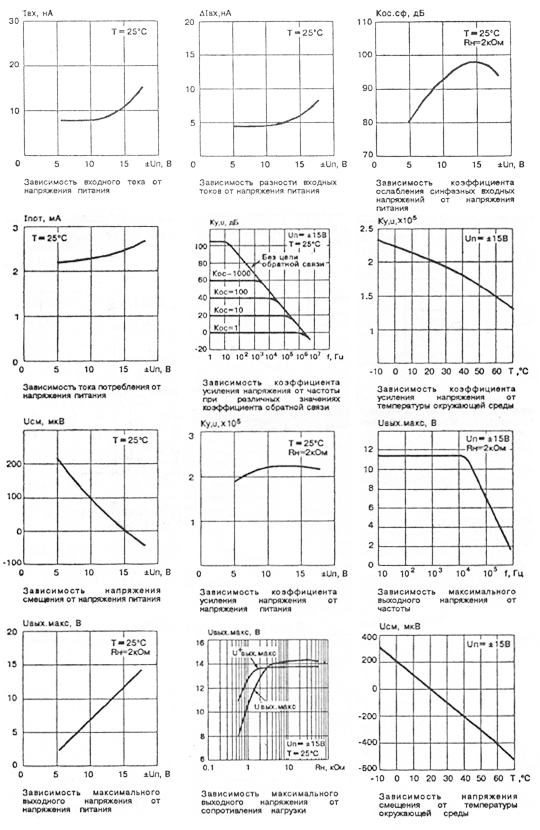

Типовые рабочие характеристики

Типовые рабочие характеристики КР140УД18

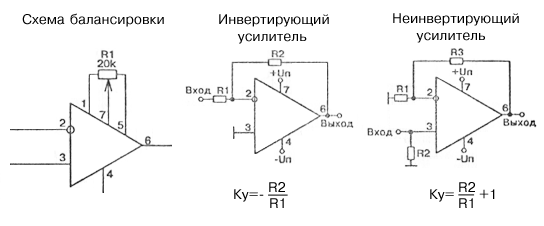

Схемы включения и балансировки

Схема включения КР140УД18

Электрические параметры при Uп= ±15 В, Rн= 2к, Т=25 °C

1Напряжение питания±15 В ±10%
2Максимальное выходное напряжениене менее ±11,5 В
3Напряжение смещения нуля при Uп= ±15 В; при Uп= ±16,5 Вне более 10 мВ; не более 10,5 мВ
4Входной ток при Uп= ±15 В; при Uп= ±16,5 Вне более 1 нА; не более 1,2 нА
5Ток потребления при Uп= ±15 В; при Uп= ±16,5 Вне более 4,0 мА; не более 4,2 мА
6Разность входных токов при Uп= ±15 В; при Uп= ±16,5 Вне более 0,20 нА; не более 0,22 нА
7Коэффициент усиления напряжения при Uп= ±15 В; при Uп= ±13,5 Вне менее 50000; не менее 40000
8Коэффициент ослабления синфазных входных напряженийне менее 80 дБ
9Синфазное входное напряжение — не менее; типовое±10,5 В; ±16 В
10Коэффициент влияния нестабильности источников питания на напряжение смещенияне менее 80 дБ
11Частота единичного усиления2,5 МГц
12Скорость нарастания выходного напряженияне менее 2 В/мкс

Предельно допустимые режимы эксплуатации

1Напряжение питания±(13,5...16,5) В
2Входное синфазное напряжениене более ±10,5 В
3Входное дифференциальное напряжениене более ±24 В
4Температура окружающей среды-10...+70 °C

Зарубежные аналоги

LF355 производимый National Semiconductor Corporation

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7. / А. В. Нефедов. — М.: ИП РадиоСофт, 1999 г. — 640 с.: ил.

Отечественные микросхемы и зарубежные аналоги: Справочник. Перельман Б.Л., Шевелев В.И. «НТЦ Микротех», 1998 г., 376 с. — ISBN 5-85823-006-7

Операционные усилители: Справочник. Том 1. — М.: «Физматлит», 1993 г., 240 с. — ISBN 5-02-015113-0
