Ремонт С1-101

V2200 · 10.04.2011, 15:21

Отремонтировался

Спасибо Е97 за консультацию!

V2200 · 11.04.2011, 11:26

Ещё один вопрос скорее по эксплуатации.

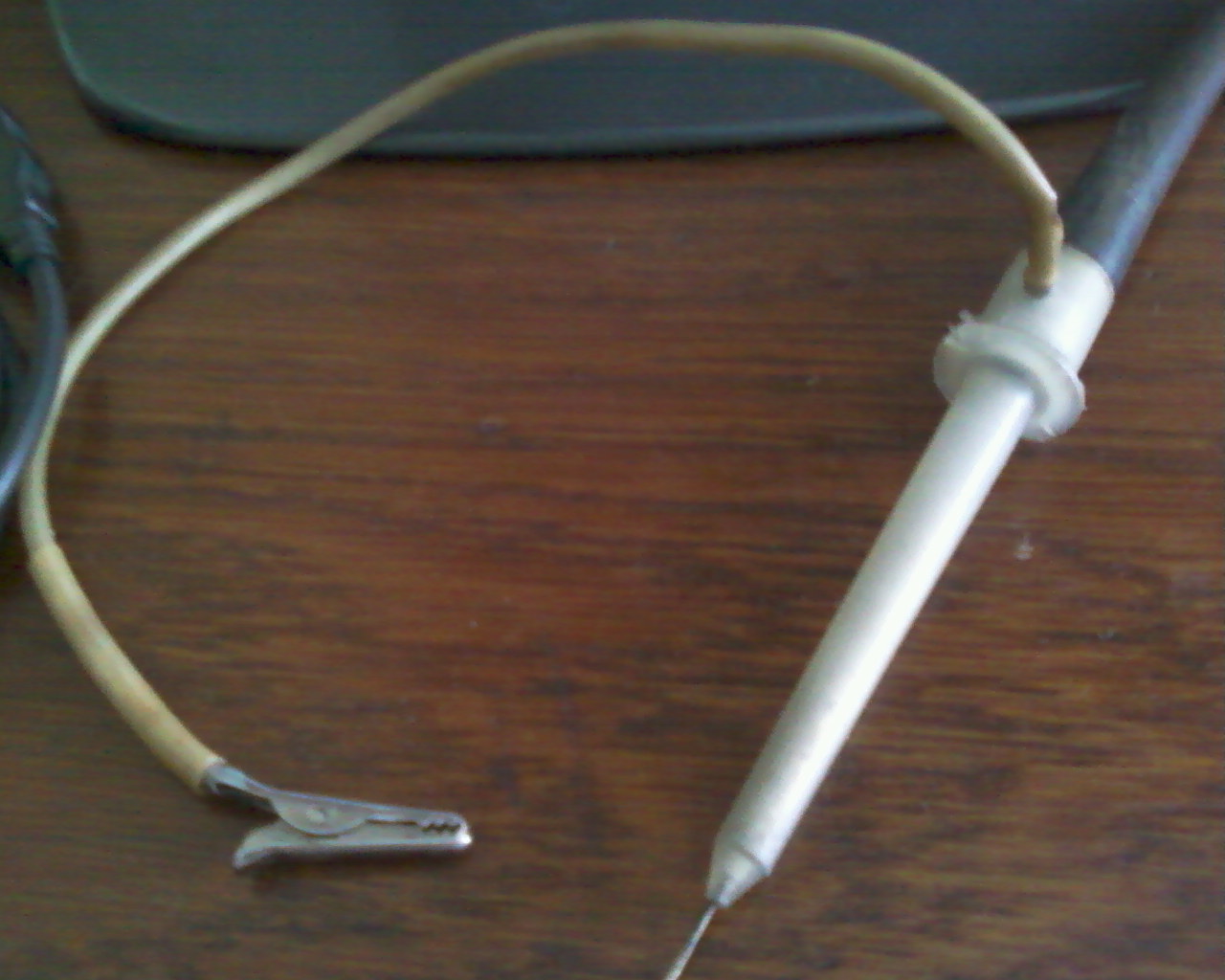

От щупа отходит боковой провод с крокодилом. Электрически связан с корпусом (землёй) прибора. (см. аттач)
Для чего он вообще нужен?

Нажмите на изображение для увеличения
Название: Фото-0018.jpg
Просмотров: 257
Размер: 156.3 Кб
ID: 20427

Arjuna1008 · 11.04.2011, 13:08

Для подключения к источнику сигнала

Вообще такое подключение играет важную роль. Во-первых такое соединение обеспечивает лучшую помеозащищенность сигнала. Во вторых- меньшая индуктивность и емкость линии передачи, а значит меньшее влияние на работу исследуемой схамы. На высоких частотах весьма актуально.
А в чем причина неисправности была, а то интересно?

V2200 · 11.04.2011, 17:15

Для источника вроде щуп имеется, иголкой который. Тут наверное для подключения к земле исследуемого прибора или общему по питанию?

Конкретно причину неисправности найти не удалось, поэтому и написал, что отремонтировался (типа сам)

Сдуру выпаял А3 (заодно к А2 и А5 доступ открылся), обсмотрел, обнюхал, прозвонил. Впихнул обратно, только проложил кусочек лакоткани между платой и заземленным кожухом ЭЛТ (контакты очень близко были). Проверил все напряжения по инструкции. Не помогло.
Всунул в корпус и все наладилось. В общем не пойми чего это было.

iscanderr · 11.04.2011, 20:33

Сообщение от V2200

Ещё один вопрос скорее по эксплуатации.
От щупа отходит боковой провод с крокодилом. Электрически связан с корпусом (землёй) прибора. (см. аттач)
Для чего он вообще нужен?
Вложение 20427

Он и есть земляной. Его - на минус С2, а "иглу" щупа - на плюс.

dimchik_b · 14.04.2011, 10:15

Сообщение от V2200

Ещё один вопрос скорее по эксплуатации.
От щупа отходит боковой провод с крокодилом. Электрически связан с корпусом (землёй) прибора. (см. аттач)
Для чего он вообще нужен?
Вложение 20427

А как вы вообще без него работали??? Не подключив крокодил можно видеть только синусоиду 50 Гц (сетевая наводка). Ну или более высокочастотные, если они есть поблизости. Замкните крокодил на иглу - вы удивитесь, насколько меньше стала беспокоящая вас пила.

ПС По возможности рекомендуется пользоваться щупом с делителем, а не тем, что у вас на фотографии. Он оказывает гораздо меньшее влияние на исследуемую схему.

V2200 · 14.04.2011, 22:22

делителя нет, к сожалению (

leonforte · 10.11.2011, 15:15

Здраствуйте. У моего С1-101 такой глюк: после включения луч есть,хотя и не очень яркий,а после 5-7 минут работы пропадает и появляется посли нескольких дней "отдыха". И все повторяется опять.

vladika50 · 02.05.2012, 09:55

leonforte,
У меня аналогично, только после включения луч нормальный, а пропадает через 1 - 1,5 часа с прогревом. Ток потребления осциллографа растёт от 0,9 до 1,2 ампера. Луч восстанавливается с охлаждением. Заменил V3 2Т903Б (рег. стабилизатора) подключённый к А3. Осталось по прежнему. Может кто смог решить эту проблему?

vladika50 · 10.05.2012, 19:25

По моему короткозамкнутые витки трансформатора Т1. Попробую заменить.
