максимально допустимый ток через MOSFET
07.12.2019, 11:35
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 07.09.2014
Адрес: В Кремле!
Сообщений: 4,481
Сказал спасибо: 396
Сказали Спасибо 2,222 раз(а) в 1,317 сообщении(ях)
|
Re: максимально допустимый ток через MOSFET
Так я ж еще на первой странице темы писал, что там очень узкая и очень нестабильная переходная зона. У обычных мосфетов она чуть пошире, но тоже не шибко то стабильна.
А почему не хотите взять обычный мощный биполярник?
|
|
|
|
|
07.12.2019, 11:38
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 12.02.2013
Адрес: На болотах
Сообщений: 1,163
Сказал спасибо: 46
Сказали Спасибо 315 раз(а) в 244 сообщении(ях)
|
Re: максимально допустимый ток через MOSFET
Сообщение от bordodynov
|
|
Схему я сварганил (в LTspice) и достиг (опять же в программе) нужных параметров.
|
ИМХО симулировать работу MOSFET ов ИМХО в линейном режиме практически невозожно. Видимо модели очень примитивные и не описывают их работу полностью.
Например нет ни одной схемы усилителя с общим стоком без введения ООС по напряжению со стока на затвор (резстрор, резистор+конденсатор). Без этого транзистор возбуждается (проверено), хотя в симуляторе схема без ООС работает отлично.
Как то так.
|
|
|
|
|
|
07.12.2019, 11:41
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 12.02.2013
Адрес: На болотах
Сообщений: 1,163
Сказал спасибо: 46
Сказали Спасибо 315 раз(а) в 244 сообщении(ях)
|
Re: максимально допустимый ток через MOSFET
|
Сообщение от NewWriter
|
|
А почему не хотите взять обычный мощный биполярник?
|
Мне нужно получить усиление по току в несколько тысяч на частоте несколько МГц - городить гирлянды транзисторов не хочу, а дарлингтоны низкочастотные (после 1МГц у них падает H21 - хотя изначально я смотрел в их сторону). MOSFET ы мне все больше начинают нравится, только к ним надо найти "правильный подход"
Последний раз редактировалось dgrishin; 07.12.2019 в 11:43.
|
|
|
|
|
|
07.12.2019, 11:45
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.06.2007
Адрес: Минск, Беларусь
Сообщений: 8,776
Сказал спасибо: 910
Сказали Спасибо 4,507 раз(а) в 3,195 сообщении(ях)
|
Re: максимально допустимый ток через MOSFET
|
Сообщение от dgrishin
|

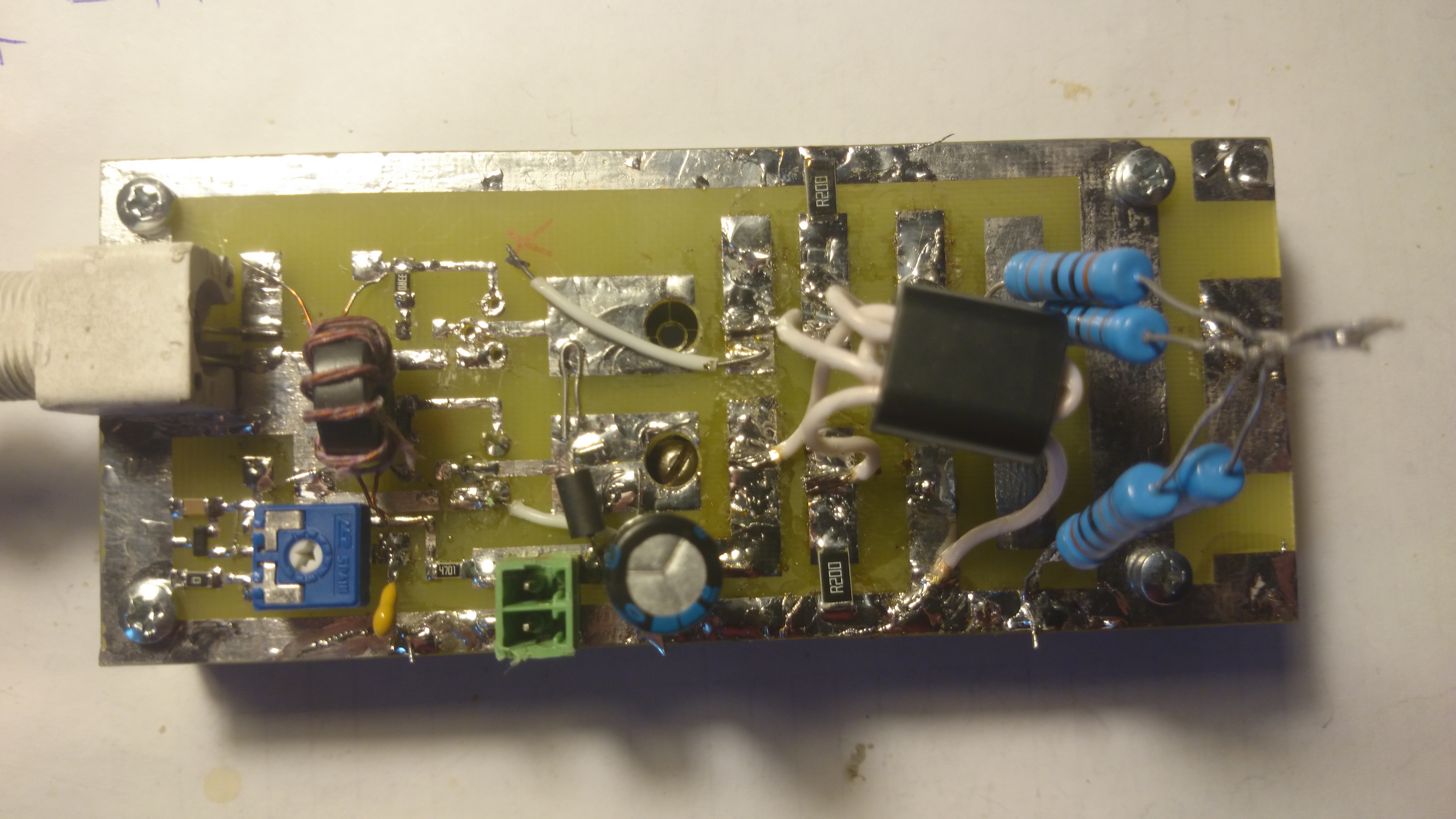

Вот так оно работает (хотя при нагреве ток покоя на транзисторе увеличивается с сотни мА до 1А - без резистора он бы вырос очень сильно и транзистор бы сгорел)
Вложение 148082
|
А схему можно, если не секрет? С источником сигнала и нагрузкой.
|
|
|
|
|
Сказали "Спасибо" bordodynov
|
|
|
|
07.12.2019, 11:58
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 07.09.2014
Адрес: В Кремле!
Сообщений: 4,481
Сказал спасибо: 396
Сказали Спасибо 2,222 раз(а) в 1,317 сообщении(ях)
|
Re: максимально допустимый ток через MOSFET
Пока найдете - сожжете немалую кучку транзисторов. Ну ладно, а зачем вам столь большой ток? Делаете коротковолновую радиостанцию? Тогда просто поищите схемы этих радиостанций. Там кстати они вообще любят на радиолампах делать - хороший метод. Токи небольшие, но напряжение высокое. Отсюда и мощность.
|
|
|
|
|
|
07.12.2019, 12:01
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 12.02.2013
Адрес: На болотах
Сообщений: 1,163
Сказал спасибо: 46
Сказали Спасибо 315 раз(а) в 244 сообщении(ях)
|
Re: максимально допустимый ток через MOSFET
|
Сообщение от bordodynov
|
|
А схему можно, если не секрет? С источником сигнала и нагрузкой.
|
Только в реальной схеме стоят другие транзисторы - IRL3714ZPBF, ну и пороговое напряжение у них другое
|
|
|
|
|
|
07.12.2019, 12:21
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 29.10.2006
Адрес: СВАО
Сообщений: 3,425
Сказал спасибо: 531
Сказали Спасибо 1,412 раз(а) в 765 сообщении(ях)
|
Re: максимально допустимый ток через MOSFET
|
Сообщение от dgrishin
|
|
нужно получить усиление по току в несколько тысяч на частоте несколько МГц
|
Фигасе! Тут нужно правильно развести все, что в цепи истока.
|
|
|
|
|
|
07.12.2019, 12:33
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 07.09.2014
Адрес: В Кремле!
Сообщений: 4,481
Сказал спасибо: 396
Сказали Спасибо 2,222 раз(а) в 1,317 сообщении(ях)
|
Re: максимально допустимый ток через MOSFET
А что делает эта схема? Надеюсь, индуктивности - это обмотки выходного трансформатора?
Вообще-то, выкиньте эту схему к бакланам, она ниправильная по всем статьям, начиная от и заканчивая до.
Интересно, через сколько страниц темы топикстартер дойдет до изучения схем коротковолновых радиопередатчиков, перестав кулибинствовать и жечь транзисторы?
Последний раз редактировалось NewWriter; 07.12.2019 в 12:40.
|
|
|
|
|
Эти 3 пользователя(ей) сказали Спасибо NewWriter за это сообщение:
|
|
|
|
07.12.2019, 12:51
|
|
|
Гуру портала
Регистрация: 17.07.2010
Адрес: мурмурляндия
Сообщений: 11,134
Сказал спасибо: 202
Сказали Спасибо 3,285 раз(а) в 2,151 сообщении(ях)
|
Re: максимально допустимый ток через MOSFET
опыт - сын ошибок.
я свой первый приемник на 144 делал года два точно.....
много плат понаделал помню..........
__________________
кагмаподэ магмаподэ
|
|
|
|
|
Эти 2 пользователя(ей) сказали Спасибо индюк за это сообщение:
|
|
|
|
07.12.2019, 14:28
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.02.2005
Сообщений: 2,505
Сказал спасибо: 1,240
Сказали Спасибо 938 раз(а) в 691 сообщении(ях)
|
Re: максимально допустимый ток через MOSFET
|
Сообщение от dgrishin
|
|
...Мне нужно получить усиление по току в несколько тысяч на частоте несколько МГц...
|
С такой схемой не получить желаемый результат.
|
|
|
|
|
