Описание и применение
РК374МД — кварцевый резонатор в металлическом корпусе HC-49U с пьезоэлементами среза yxl/35°. Производство группы предприятий ОАО «Пьезо» (Москва). Перекрывает широкий диапазон частот от 3,0 до 150 МГц и работает на основной частоте, а также на 3-й и 5-й механических гармониках.
Резонатор предназначен для задания и стабилизации частоты в генераторах и радиоэлектронной аппаратуре. Основная частота охватывает диапазон 3,0-30 МГц, 3-я гармоника — 20-75 МГц, 5-я гармоника — 60-150 МГц.
Выпускается с рядом градаций по точности настройки и температурной стабильности частоты под разные рабочие интервалы температур (от -10…+60 °С до -60…+85 °С). Выпускается по ТУ АДКШ.433510.013.
Технические характеристики
| Тип | Кварцевый резонатор |
| Диапазон частот | 3,0 - 150 МГц |
| — основная частота | 3,0 - 30 МГц |
| — 3-я гармоника | 20 - 75 МГц |
| — 5-я гармоника | 60 - 150 МГц |
| Точность настройки при T=25±5 °С, ×10⁻⁶ | ±5; 10; 15; 20; 30; 50; 100; 150; 200 |
| Динамическое сопротивление (в зависимости от номинальной частоты), Ом, не более | 10 - 200 |
| Рабочие интервалы температур, °С | -10…+60; -30…+60; -40…+70; -60…+85 |
| Температурная стабильность частоты (-10…+60 °С), ×10⁻⁶ | 3; 5; 7,5; 10; 15; 20; 25; 30; 40; ±50 |
| Температурная стабильность частоты (-30…+60 °С), ×10⁻⁶ | ±10; 15; 20; 25; 30; 40; 50 |
| Температурная стабильность частоты (-40…+70 °С), ×10⁻⁶ | 15; 20; 25; 30; 40; 50 |
| Температурная стабильность частоты (-60…+85 °С), ×10⁻⁶ | ±25; 30; 40; 50 |
| Статическая ёмкость | 5±3 пФ |
| Срез пьезоэлемента | yxl/35° |
| Корпус | Металлический HC-49U |
| Гарантийный срок хранения | 15 лет |
| Гарантийная наработка | 15000 часов |
| ТУ | АДКШ.433510.013 ТУ |

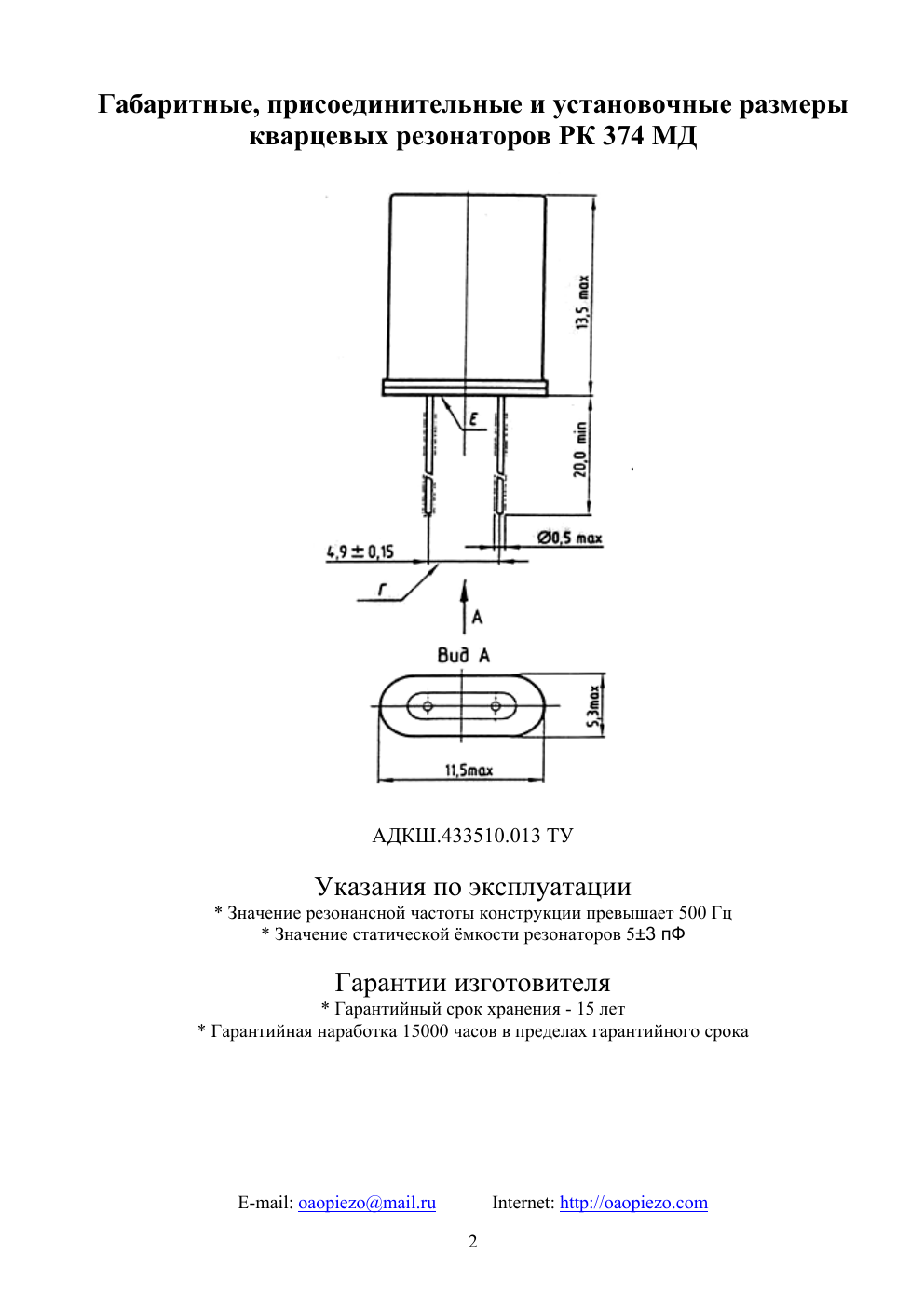

Техническая документация
