Описание и применение
РК456МД — кварцевый резонатор производства ОАО «Пьезо» (группа предприятий, Москва). Предназначен для стабилизации и задания рабочей частоты в генераторах, синтезаторах и радиоаппаратуре в диапазоне частот 3,5-150 МГц.
Резонатор выпускается в двух исполнениях: РК456МД в корпусе HC-49U для объёмного монтажа и РК456МД (ТМП) в корпусе HC-49U SMD для поверхностного монтажа. Работает на основной частоте (3,5-30 МГц), а также на 3-й (25-100 МГц) и 5-й (75-150 МГц) механических гармониках.
Ключевые особенности: точность настройки при T=25±5°C от ±5 до ±50·10⁻⁶, динамическое сопротивление от 10 до 100 Ом (в зависимости от номинальной частоты), нормируемая температурная нестабильность частоты для трёх интервалов рабочих температур. Изготавливается по ТУ 6321-006-07604008-04.
Технические характеристики
| Диапазон частот | 3,5-150 МГц |
| — на основной частоте | 3,5-30 МГц |
| — на 3-й гармонике | 25-100 МГц |
| — на 5-й гармонике | 75-150 МГц |
| Точность настройки при T=25±5°C | ±5; 10; 15; 25; 50 ·10⁻⁶ |
| Динамическое сопротивление (норм. условия) | от 10 до 100 Ом (в зависимости от номинальной частоты и требований потребителя) |
| Относит. изменение частоты, от −10°C до +60°C | ±5·10⁻⁶; 10·10⁻⁶; 20·10⁻⁶ |
| Относит. изменение частоты, от −40°C до +70°C | ±20·10⁻⁶; 25·10⁻⁶; 40·10⁻⁶ |
| Относит. изменение частоты, от −60°C до +85°C | ±30·10⁻⁶; 40·10⁻⁶; 50·10⁻⁶ |

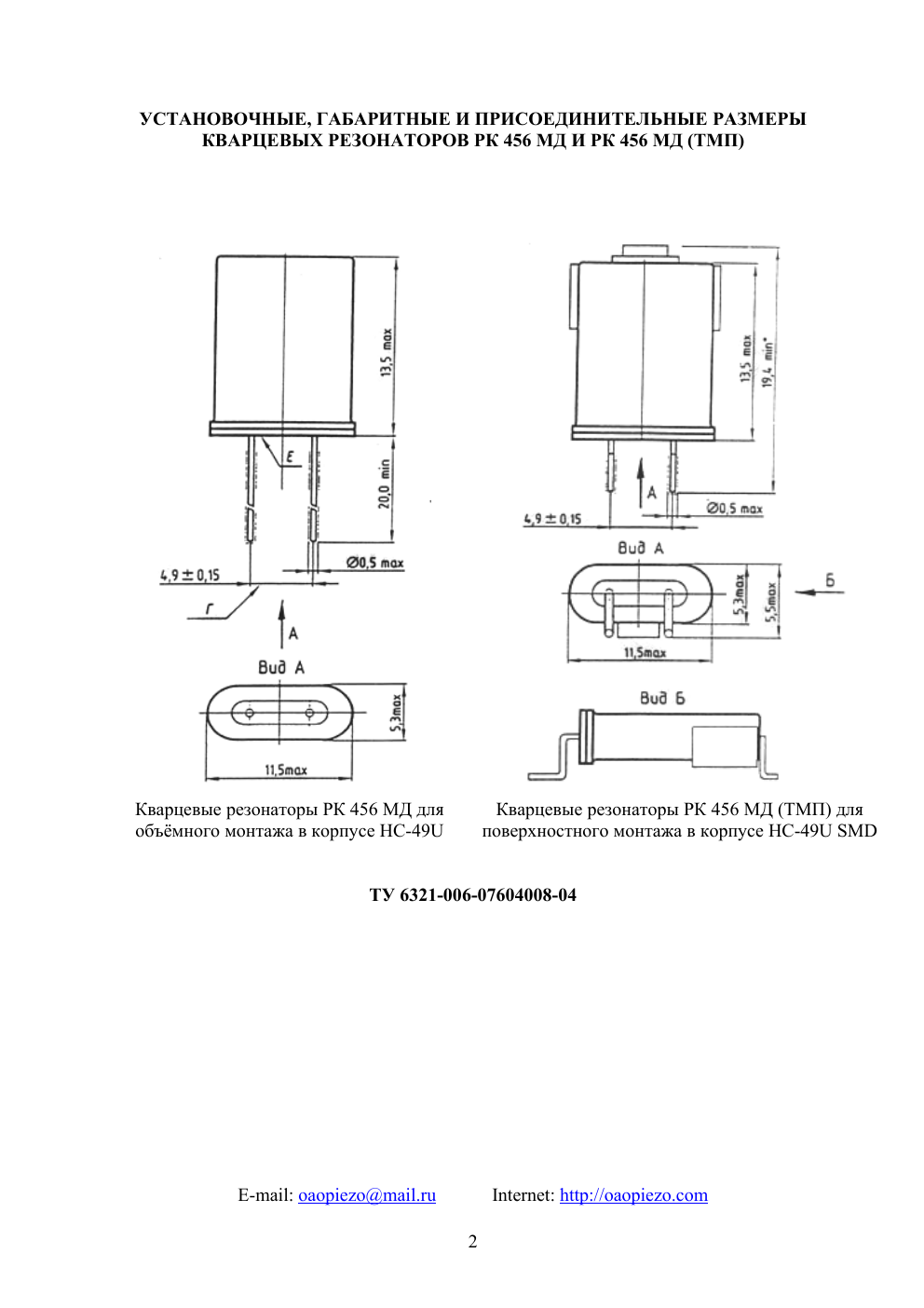

| Корпус | HC-49U (объёмный монтаж) / HC-49U SMD (ТМП, поверхностный монтаж) |
| ТУ | 6321-006-07604008-04 |
