Описание и применение
ГК164-П — малошумящий малогабаритный кварцевый генератор тактовой частоты на диапазон от 4,0 до 50,0 МГц. Формирует стабильный опорный сигнал с выходом уровня КМОП для тактирования цифровой аппаратуры.
Конструктивно генератор выполнен в 4-выводном металлическом герметизированном корпусе типа DIL-8 (половина DIL-14). Назначение выводов: 1 — не подключен, 4 — корпус, 5 — выход частоты, 14 — питание +5 В.
Отличается низким фазовым шумом (−145…−150 дБ/Гц при отстройке 10 кГц) и стойкостью к механическим воздействиям (одиночный удар 150g, вибрация 10-2000 Гц при 20g). Ресурс 50 000 часов, срок сохраняемости 15 лет. Соответствует ТУ ПГКФ.433526.020ТУ, внесён в перечень ОП 11 0193-2004.
Технические характеристики
| Диапазон частот | 4,0…50,0 МГц |
| Выходной сигнал | КМОП |
| Напряжение питания | 5 В ±5% |
| Потребляемый ток, max | 5,0…25,0 мА (частотнозависимый) |
| Нагрузка | 10-15 пФ |
| Длительность фронта/спада импульса | 3…5 нс |
| Симметрия импульсов | 45…55 % |
| Фазовый шум при отстройке 10 кГц | −145…−150 дБ/Гц |
| Интервал рабочих температур | −10…+70 °C |
| Температура хранения | −60…+85 °C |

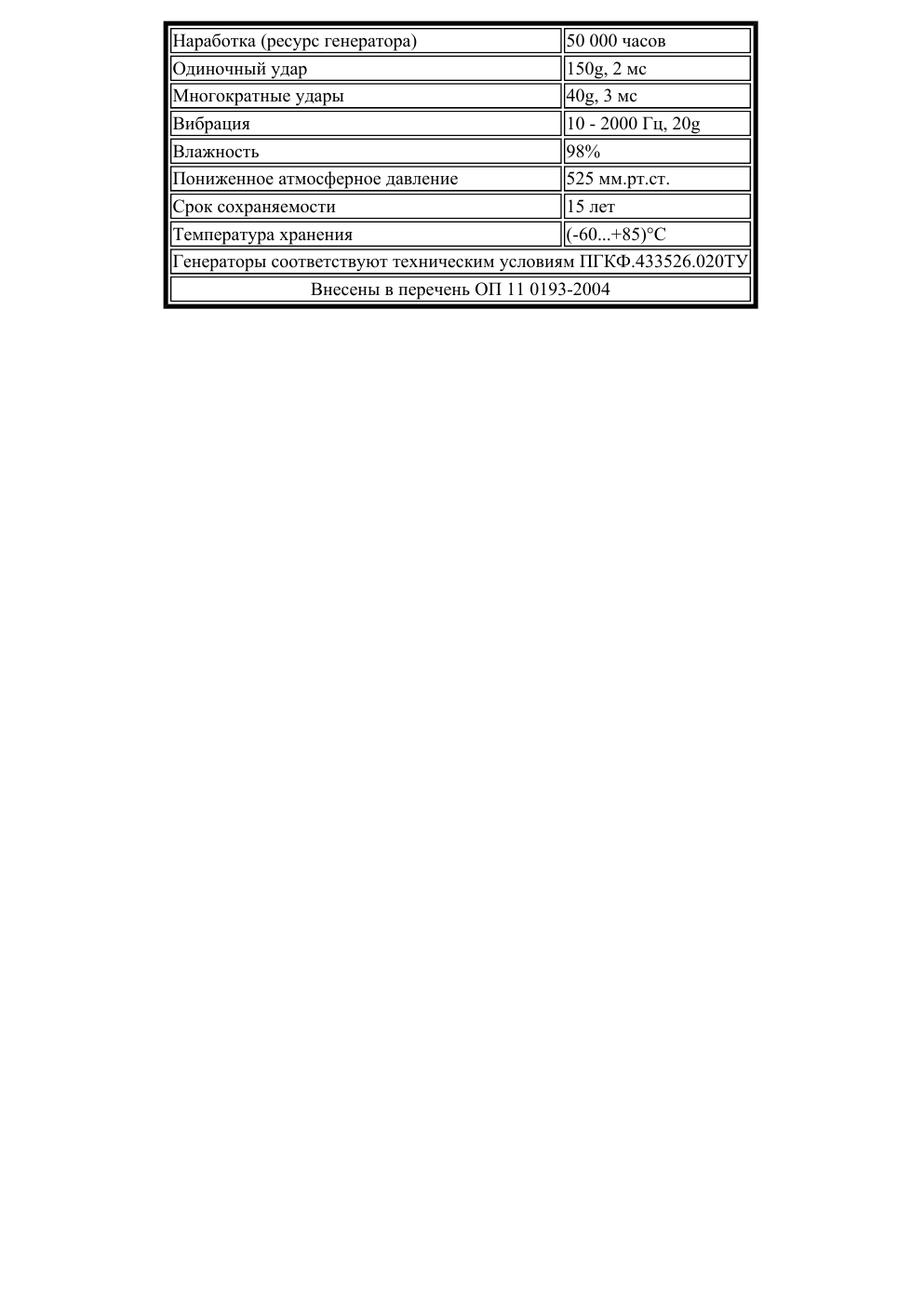

| Наработка (ресурс) | 50 000 часов |
| Срок сохраняемости | 15 лет |
| Одиночный удар | 150g, 2 мс |
| Многократные удары | 40g, 3 мс |
| Вибрация | 10-2000 Гц, 20g |
| Влажность | 98 % |
| Пониженное атмосферное давление | 525 мм рт. ст. |
| Корпус | DIL-8 (половина DIL-14), 4-выводной, металлический герметизированный |
| ТУ | ПГКФ.433526.020ТУ |
