Осцилограф С 118А ремонт

rafaellm · 28.10.2009, 09:13

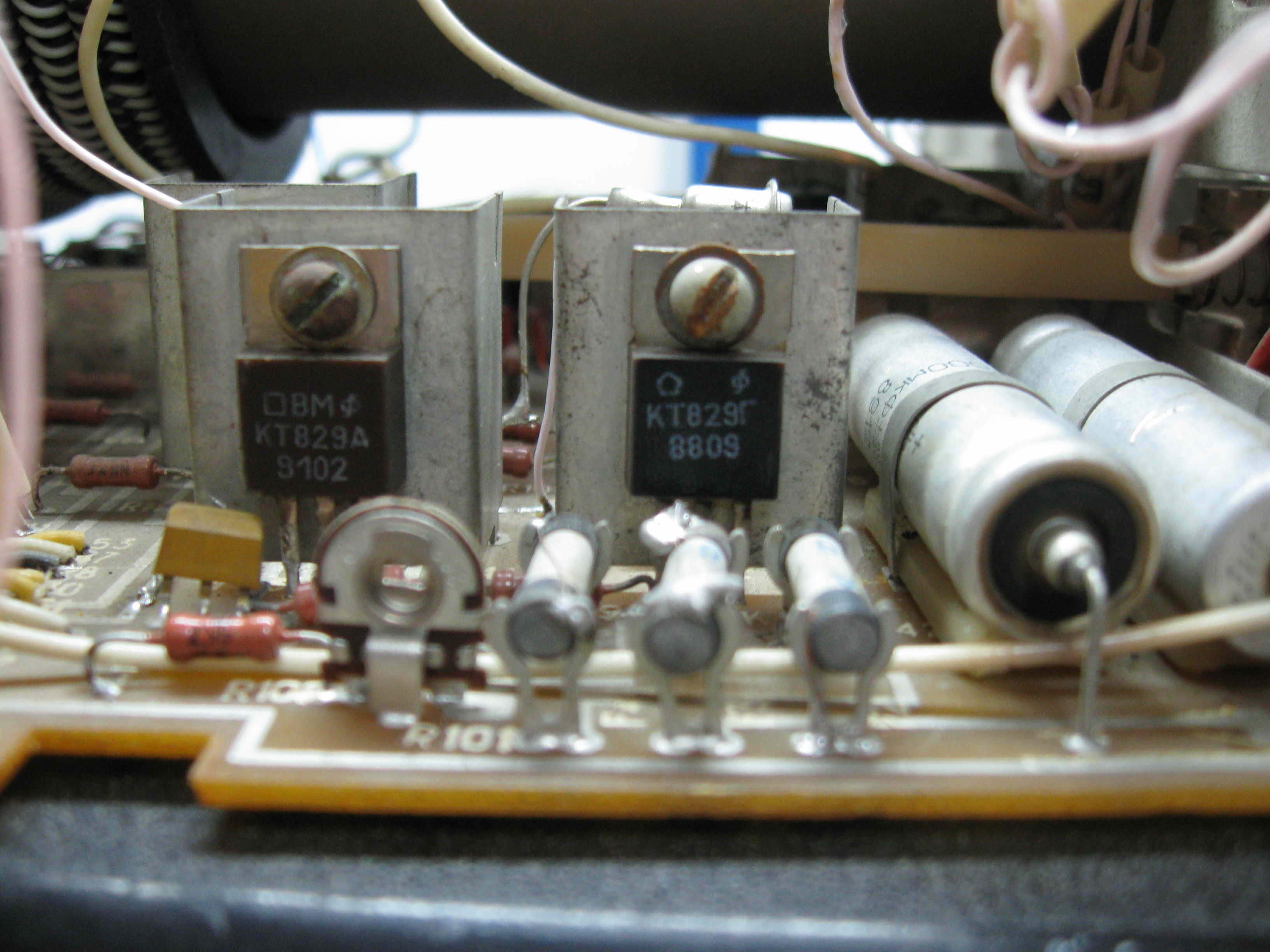

Всем привет! Купил осцилограф с проблемой. Луч прерывается. При разборе обнаружил что нет одного диода VD 14 и что меняли транзистор КТ 829Г. Подскажите пожалуйста какой диод там должен стоять (схему скачал не разобрать) и транзистор?

arhimed486 · 28.10.2009, 23:11

Сообщение от rafaellm

Подскажите пожалуйста какой диод там должен стоять (схему скачал не разобрать) и транзистор?

Схема в хорошем качестве (если в этом смысле не разобрать) есть здесь http://rapidshare.com/files/133870999/C1_118.RAR
VД14 - КД522Б, транзистор смотрите по позиционному обозначению.

62256 · 29.10.2009, 14:57

Судя по периоду прерывания (2*5=10мс) - это пульсации питания после двухполупериодного выпрямителя, и они модулируют смещения трубы или питание усилителя Z.
Одно из двух (а может и совместно): высохли электролиты, и не работает стабилизатор.

rafaellm · 29.10.2009, 15:27

Скачал схему. Спасибо за сылку. На печатке диод обозначен как VD14 на схеме D21 (Д818В). Запаял на место, луч пропал напроч только зеленоватый оттенок на экране и появился свист на высокой.

avt798579 · 04.11.2009, 23:20

Сообщение от arhimed486

VД14 - КД522Б,

-VД14 Д818В!
Какие напряжения на выводах VT41 KT829?

rafaellm · 17.11.2009, 17:13

Если правильно понял то VT41 KT829 он же Т61. Б-13,22: К-17,1: Э-11,96.
Происходит непонятная ситуация. если выпаять стабилитрон Д21 (Д818В) то луч появляется но с искажением (напряжение стабилизации +/- 12V при этом повышается до 16-17V. Стоит при включённом приборе вставить этот диод то появляется писк на развёртке. если включить с припаеммым стаб. то напряжение 12V но луча при этом нет, при повышении яркости появляется зелёный фон на экране. такое ощущение что луч находится гдето за пределом и нет развертки.

avt798579 · 17.11.2009, 20:54

Сообщение от rafaellm

Происходит непонятная ситуация.

Выложите свою схему для сравнения.
В каких пределах изменяются выходные напряжения остальных источников - при включении/отключении из схемы cтабилитрона? так же необходимо измерить напряжения на предохранителях F1,F2,F3

rafaellm · 18.11.2009, 09:51

Напряжения на предо-ях относительно земли Пр4 -11,04: Пр3- -18,6: Пр2-17,96

rafaellm · 18.11.2009, 09:54

Вот схема в архиве

avt798579 · 18.11.2009, 13:00

Сообщение от rafaellm

Напряжения на предо-ях относительно земли Пр4 -11,04: Пр3- -18,6: Пр2-17,96

ОК, начните с проверки емкости электролитов (62256 пост #3). В редких случаях возможны проблемы из-за диодных мостов. (Наличие второго осциллографа для измерения амплитуды пульсаций могло бы упростить задачу). Далее необходимо измерить напряжения источников +5 -12 +100 при подключении/отключении стабилитрона.

PS* с внесенными изменениями, схема соответствует оригиналу.
