Станок для номотки мелких трансформаторов из ничего*.

[zoog]

Доброго.

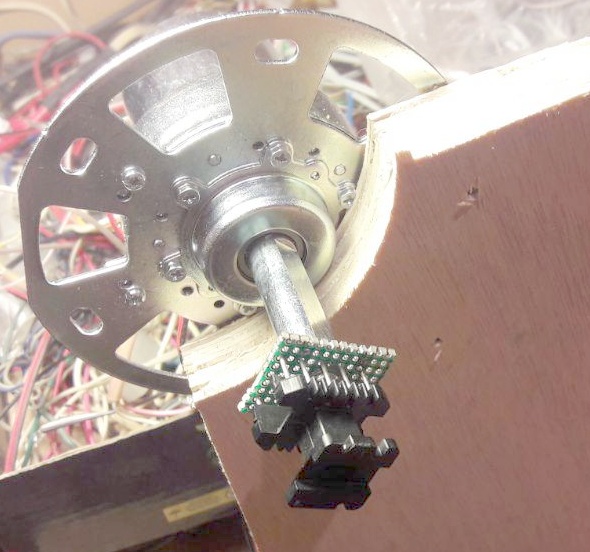

Намотка ВЧ трансформаторов на Ш-сердечники с каркасом - дело плёвое, нно когда обмоток 10, а трансформаторов 20, как в теме https://kazus.run/forums/showthread.php?t=122649 - это может утомить. Для создания сабжа нам нужен секретный ингредиент - мотор-редуктор от сервоприводных стабилизаторов, его можно купить новый за 8..10 баксов или для чистоты эксперимента - спросить в любой мастерской, специализирующейся на них (смотрим объявления), у меня, например, их десяток валяется полурабочих и сгоревших. Разбираем и меняем сгоревшие щётки-пластинки - я напаиваю контакты от П2К, вроде работает. Питаем от 9..12В, можно даже реверс устроить, у меня просто кнопка-микрик. Дальше прикручиваем на подходящую станину, к торцу вала (там есть отверстие с резьбой М4) привинчиваем печатную плату, в плату вставляем и прихватываем каркас, крепим провод к выводу каркаса и вперёд.

Да, это трэш, практически с мусорки, но зато условно бесплатно и делается на 5 минут - условных же) А снобов пусть корёжит)
С 25м всех)

[borodach]

секретный ингредиент

Не сказал бы, что у всех их "валом валяется", но идея интересная ...

[zoog]

borodach, потому и секретный) Но в принципе в любом городе с неидельной сетью есть тысячи стабилизаторов, из которых значительная часть - китайцы с вот такими стабильно сгорающими каждые 4 года магнитофонными моторчиками, так что думаю - найти не проблема. Неприятно, но не сложно)

Да, дисклеймер: по паспорту у подобых стабилизаторов нормируется макс. время регулирования 10с, т.е. почти полный оборот мотора-редуктора нескор. Я питаю от 16В (номинальное там 9) - оборот получается 3с. Для моих кривых рук и мелких аккуратных обмоток это вполне нормальная скорость, но для намотки внавал (или людей с золотыми конечностями) могут требоватьсяя и бОльшие обороты - тут уж ничего не попишешь, для БЖТ эта конструкция не предназначена, да и большой каркас хрен закрепишь так, чтоб не перекашивало.
