LM-324: переход через ноль
30.12.2022, 11:09
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 03.05.2012
Сообщений: 1,568
Сказал спасибо: 1,101
Сказали Спасибо 2,073 раз(а) в 594 сообщении(ях)
|
Коллеги, я такого никогда не видел.
Неинвертирующий усилитель LM-324 National; в ОС R1 = 47 кОм, R2 = 3.9 кОм усиление 13. Нагружен на 300 Ом
Питание ±5 V
Остальное видно из осциллограмм.
ВОПРОС: Это что LM-324 вообще весь такой, или это экземпляр у меня горбатый??!
Похоже, "разобрался":
Снял нагрузку; на хол.ходу нормально, без видимых искажений.
А те 300 Ом -- это были наушники...
Но всё же в голове не укладывается:
Размах сигнала 400 мВ.
400 мВ / 300 Ом = 1,3 mApp = 0.46 мА действующее значение
Паспорт разрешает 20 мА
Ну, так хотя бы 2 мА должен же он дать??!
Ну, ладно там электродинамический наушник -- индуктивность у него какая-то (хотя акуст.нагрузка от мембраны -- это активная нагрузка).
Но я даже вот резистор 100 Ом последовалтельно впаял -- ни на миллиметр ничего не изменилось на выходе ОУ!
Последний раз редактировалось mike-y-k; 30.12.2022 в 13:16.
Причина: 6.6
|
|
|
|
|
30.12.2022, 11:57
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 20.03.2007
Адрес: "Братское кольцо враждебности", т.е. ближайшее заМКАДье.
Сообщений: 7,457
Сказал спасибо: 3,225
Сказали Спасибо 3,510 раз(а) в 2,391 сообщении(ях)
|
Re: LM-324: переход через ноль
Он такой от природы - выходной каскад работает в классе В, с переходными искажениями.
Вот тут постил ( LM2902 = LM224).
__________________
Экзорцист 40-го уровня.
|
|
|
|
|
Сказали "Спасибо" ForcePoint
|
|
|
|
30.12.2022, 12:51
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.06.2007
Адрес: Минск, Беларусь
Сообщений: 8,775
Сказал спасибо: 907
Сказали Спасибо 4,507 раз(а) в 3,195 сообщении(ях)
|
Re: LM-324: переход через ноль

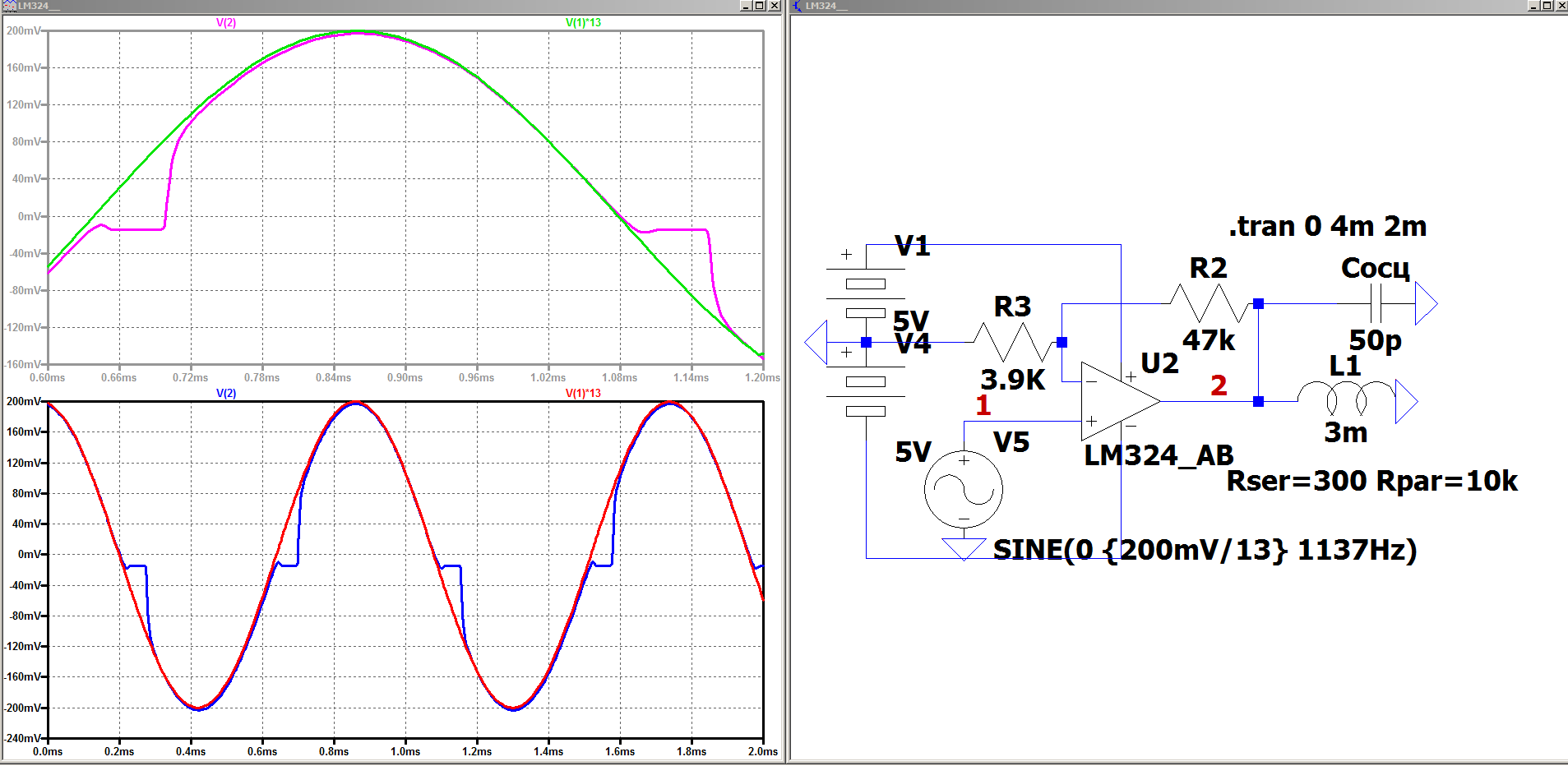

Вот я промоделировал каскад. Модель транзисторная. Total elapsed time: 0.054 seconds.
|
|
|
|
|
Сказали "Спасибо" bordodynov
|
|
|
|
30.12.2022, 13:12
|
|
|
Прописка
Регистрация: 18.12.2009
Сообщений: 115
Сказал спасибо: 56
Сказали Спасибо 75 раз(а) в 42 сообщении(ях)
|
Re: LM-324: переход через ноль
Да, они все такие. Вот реальная осцилограмма с выхода LM358 (идентична 324, только сдвоенная). Для звукоусиления не годится от слова "абсолютно".
|
|
|
|
|
|
30.12.2022, 13:25
|
|
|
Гуру портала
Регистрация: 17.07.2010
Адрес: мурмурляндия
Сообщений: 11,115
Сказал спасибо: 202
Сказали Спасибо 3,281 раз(а) в 2,148 сообщении(ях)
|
Re: LM-324: переход через ноль
сместить в режим А не судьба резистором на минус???
__________________
кагмаподэ магмаподэ
|
|
|
|
|
|
30.12.2022, 14:42
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.06.2007
Адрес: Минск, Беларусь
Сообщений: 8,775
Сказал спасибо: 907
Сказали Спасибо 4,507 раз(а) в 3,195 сообщении(ях)
|
Re: LM-324: переход через ноль
индюк,
можно и на плюс.
|
|
|
|
|
Эти 3 пользователя(ей) сказали Спасибо bordodynov за это сообщение:
|
|
|
|
30.12.2022, 15:56
|
|
|
Гражданин KAZUS.RUN
Регистрация: 17.06.2008
Адрес: Украина
Сообщений: 851
Сказал спасибо: 379
Сказали Спасибо 942 раз(а) в 451 сообщении(ях)
|
Re: LM-324: переход через ноль
Перелистывая ̶p̶d̶f̶ страницы журнала...
|
|
|
|
|
Эти 4 пользователя(ей) сказали Спасибо j-Roger за это сообщение:
|
|
|
|
30.12.2022, 17:28
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 20.03.2007
Адрес: "Братское кольцо враждебности", т.е. ближайшее заМКАДье.
Сообщений: 7,457
Сказал спасибо: 3,225
Сказали Спасибо 3,510 раз(а) в 2,391 сообщении(ях)
|
Re: LM-324: переход через ноль
Сообщение от индюк
|
|
сместить в режим А не судьба резистором на минус???
|
Там приёмник тока на 50 мкА - встроенный. Смотря по требуемому размаху выходного сигнала и сопротивлению нагрузки (включая сопротивление ОС) - может прокатить.
__________________
Экзорцист 40-го уровня.
|
|
|
|
|
|
30.12.2022, 17:47
|
|
|
Гуру портала
Регистрация: 17.07.2010
Адрес: мурмурляндия
Сообщений: 11,115
Сказал спасибо: 202
Сказали Спасибо 3,281 раз(а) в 2,148 сообщении(ях)
|
Re: LM-324: переход через ноль
ну чото даже для симулятора не прокатывает))))
__________________
кагмаподэ магмаподэ
|
|
|
|
|
|
30.12.2022, 23:55
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 12.02.2013
Адрес: На болотах
Сообщений: 1,162
Сказал спасибо: 46
Сказали Спасибо 315 раз(а) в 244 сообщении(ях)
|
Re: LM-324: переход через ноль
|
Сообщение от bordodynov
|
индюк,
можно и на плюс.
|
С этим ОУ все понятно кроме одного - почему ООС не устраняет амплитудные искажения (а вообще должна) ?
Ведь ОУ это не просто усилитель с выходным двухтактным каскадом в Б режиме. Сопротивления ОС 100ком и 10 ком - (ИМХО) выбраны неправильно - надо на 2 порядка меньше и ступенька должна уйти.
|
|
|
|
|
