Как по выходной ВАХ узнать параметры транзистора

[redio]

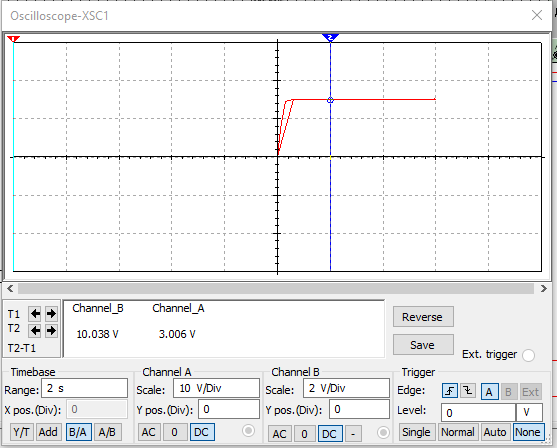

Здравствуйте! Я получил 2 выходные ВАХ полевого транзистора при Uзи = 5 В и при Uзи = 4.5 В. Мне нужно рассчитать
-внутреннее сопротивление Ri=dUси/dIc при Uси=10В.
- крутизну S=dIc/dUзи при Uси=10В
- статический коэфициент усиления µ= dUси/dUзи при dIc=const.
Но при Ucи примерно от 2 В до 30 В ток Ic не меняется, и dIc = 0. Как тогда рассчитать внутреннее сопротивление? Может ли оно стремится к бесконечности?

Крутизну рассчитал так: в точке где Uси = 10 В и Uзи = 4.5 В, Ic = 1,6 A
в точке где Uси = 10 В и Uзи = 5 В, Ic = 3 A
S = (3 - 1,6) / (5 - 4,5) = 1,4 / 0,5 = 2,8 A / B. Правильное ли решение?

Также не понимаю как рассчитать статический коэффициент усиления. Я знаю что его можно рассчитать по формуле µ = Ri * S. Но в данном случае его нужно рассчитать по формуле статический коэфициент усиления µ= dUси/dUзи при dIc=const. Непонятно что означает dIc = const. Это означает разность значений Ic между двумя графиками, когда Uзи разные или для одного графика и Uзи = const?

[12943]

Но при Ucи примерно от 2 В до 30 В ток Ic не меняется, и dIc = 0. Как тогда рассчитать внутреннее сопротивление? Может ли оно стремится к бесконечности?

Нужно изменить масштаб так, чтобы наклон был хорошо виден,
тогда его можно будет измерить.

Крутизну рассчитал так: в точке где Uси = 10 В и Uзи = 4.5 В, Ic = 1,6 A
в точке где Uси = 10 В и Uзи = 5 В, Ic = 3 A
S = (3 - 1,6) / (5 - 4,5) = 1,4 / 0,5 = 2,8 A / B. Правильное ли решение?

Да

в данном случае его нужно рассчитать по формуле статический коэфициент усиления µ= dUси/dUзи при dIc=const. Непонятно что означает dIc = const. Это означает разность значений Ic между двумя графиками, когда Uзи разные или для одного графика и Uзи = const?

надо делать так:
1) Задашь любое dUси, вычислишь соответствующее ему dIc = dUси / Ri,
2) возьмёшь это dIc и вычислишь dUзи по формуле dUзи = dIc / S,
3) и наконец µ = dUси / dUзи.

[redio]

12943, если визирной линией по графику при Uси от 2 до 30 В везде будет одно и тоже значение 1.585. При увеличении масштаба тоже ничего не меняется

[bordodynov]

Ответьте. Вы делаете это с симулятором или в реальности? Какое название транзистора?

[цифровик]

redio,
Делайте такие измерения на характериографе в Мультисиме. Там легче выводить графики на экране. Он и сделан для определения ВАХ в моделях. Он не работает только с виртуальными моделями транзисторов. Можете открыть даташит на ваш реальный полевой. Там будет точно такой же график. Потом сравните его с моделей в программе. Показания могут разница. В программе температура моделирования 27гр. ( по умолчанию) В диташитах в основном указывают основные измерения при 25гр.

[bordodynov]

redio,
Делайте такие измерения на характериографе в Мультисиме. Там легче выводить графики на экране. Он и сделан для определения ВАХ в моделях. Он не работает только с виртуальными моделями транзисторов. Можете открыть даташит на ваш реальный полевой. Там будет точно такой же график. Потом сравните его с моделей в программе. Показания могут разница. В программе температура моделирования 27гр. ( по умолчанию) В диташитах в основном указывают основные измерения при 25гр.

Всё это делают все Spice. Нужно всего лишь уметь. И не надо никакой характеограф. Картинки из даташит не очень совпадают с моделью. Более менее совпадают ключевые параметры для МОП транзисторов. То, что надо ТС, а именно выходное сопротивление в усилительном режиме игнорируют. Но не все фирмы игнорируют. Есть параметры которые задают это сопротивление! Из реальных ВАХ можно подправить модель.

[redio]

Ответьте. Вы делаете это с симулятором или в реальности? Какое название транзистора?

С симулятором Multisim. Транзистор называется IRF120.

[12943]

Вот моделька с не бесконечным Ri
.model HAT2167H VDMOS(Rg=0.50 Rd=1.7m Rs=1.3m Vto=2 lambda=0.05 Kp=102 Cgdmax=.7n Cgdmin=0.17n Cgs=1.1n Cjo=.34n Is=34p Rb=2.1m mfg=Renesas Vds=30 Ron=4.2m Qg=17n)

[redio]

12943, скорее всего преподаватель не разрешит менять модель на другую, в методичке схема с IRF120

[bordodynov]

Я посмотрел модель в Мультисиме для IRF120. Как я и предполагал разработчики модели поленились учесть выходное сопротивление транзистора. Т.е. параметр максимального усиления бесконечность!
Я взял эту модель поставил на схему из Мультисима. Взял транзистор IRF120V с заводской моделью и построил ВАХ этих двух транзисторов.
Верхнее семейство для IRF120V
Нижнее семейство для IRF120
Видно наклон для IRF120V и нет наклона IRF120.
