Как определить что за транзюки?
09.03.2024, 00:51
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 20.03.2007
Адрес: "Братское кольцо враждебности", т.е. ближайшее заМКАДье.
Сообщений: 7,458
Сказал спасибо: 3,227
Сказали Спасибо 3,511 раз(а) в 2,392 сообщении(ях)
|
Re: Как определить что за транзюки?
Сообщение от Andre_san
|
|
Что-то ваша ссылка не работает
|

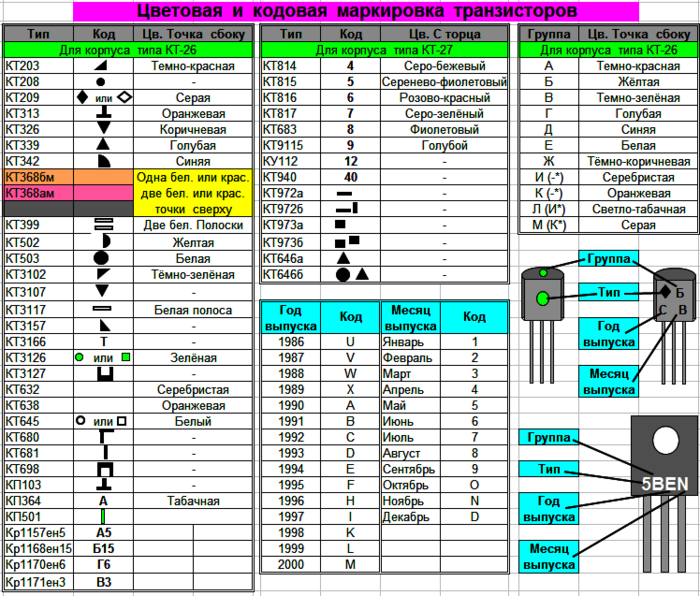

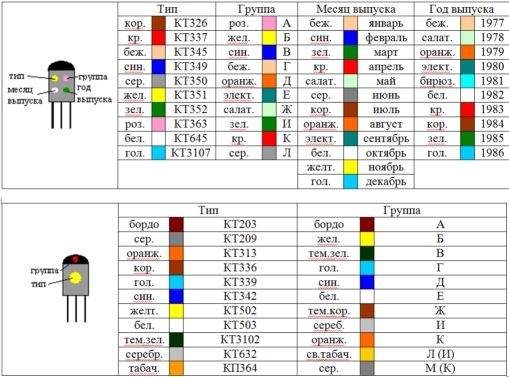

Там поиск по картинкам гугля ссылка, "цветовая маркировка транзисторов ссср". УМВР.
Вот, например, одна ссылка: https://chipinfo.pro/label/transistor.shtml
И ещё одна: https://lessonradio.narod.ru/handbook/Marking_tranzistor.htm
__________________
Экзорцист 40-го уровня.
|
|
|
|
Сказали "Спасибо" ForcePoint
|
|
|
|
09.03.2024, 10:25
|
|
|
Заблокирован
Регистрация: 28.03.2008
Сообщений: 8,615
Сказал спасибо: 953
Сказали Спасибо 1,258 раз(а) в 1,018 сообщении(ях)
|
Re: Как определить что за транзюки?
|
|
|
|
|
|
09.03.2024, 12:10
|
|
|
Гуру портала
Регистрация: 17.07.2010
Адрес: мурмурляндия
Сообщений: 11,130
Сказал спасибо: 202
Сказали Спасибо 3,285 раз(а) в 2,151 сообщении(ях)
|
Re: Как определить что за транзюки?
__________________
кагмаподэ магмаподэ
|
|
|
|
|
|
09.03.2024, 13:09
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 13.04.2016
Адрес: 82в.д.55с.ш.
Сообщений: 1,309
Сказал спасибо: 259
Сказали Спасибо 418 раз(а) в 257 сообщении(ях)
|
Re: Как определить что за транзюки?
В помощь
Маркировка электронных компонентов
Издадельский дом "Додэка-XXI", Москва 2002 г.
Эту книгу можно найти на этом форуме.
|
|
|
|
|
Сказали "Спасибо" Santil@
|
|
|
|
09.03.2024, 13:17
|
|
|
Гражданин KAZUS.RUN
Регистрация: 24.08.2011
Сообщений: 608
Сказал спасибо: 84
Сказали Спасибо 9 раз(а) в 8 сообщении(ях)
|
Re: Как определить что за транзюки?
|
Сообщение от индюк
|
|
Кт209. Я угадал
|
А вот интересно можно ли им заменить, 2N3906? Он будет стоять в схеме зажигающей светодиод. Схема индикацыи состоит из трех транзисторов, первый каскад 2N3906, второй bc546 и третий bc547 в колекторной цепи которого светодиод.
К сожалению закончились у меня bc546-тые. Можно ли заменить его вот тем с цветной маркировкой кажется это КТ502?
Последний раз редактировалось Andre_san; 09.03.2024 в 13:22.
|
|
|
|
|
|
09.03.2024, 13:36
|
|
|
Гуру портала
Регистрация: 17.07.2010
Адрес: мурмурляндия
Сообщений: 11,130
Сказал спасибо: 202
Сказали Спасибо 3,285 раз(а) в 2,151 сообщении(ях)
|
Re: Как определить что за транзюки?
можно. если это правда он)))
а чо это за схема такая дикая???? зачем столько каскадов??
для постоянного тока любые пойдут)))) пихай чо хош. и это не шутка
__________________
кагмаподэ магмаподэ
|
|
|
|
|
|
09.03.2024, 13:46
|
|
|
Прописка
Регистрация: 27.01.2015
Сообщений: 285
Сказал спасибо: 53
Сказали Спасибо 34 раз(а) в 33 сообщении(ях)
|
Re: Как определить что за транзюки?
|
Сообщение от Andre_san
|
|
Можно ли заменить его вот тем с цветной маркировкой кажется это КТ502?
|
Не надо ничего менять на КТ502/503. Очень неудачные транзисторы, дохли как мухи без особых причин. Вероятно, у них упаковка не слишком подходящая для конкретного полупроводникового прибора, выводы иногда вываливались.
|
|
|
|
|
|
09.03.2024, 13:48
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 20.03.2007
Адрес: "Братское кольцо враждебности", т.е. ближайшее заМКАДье.
Сообщений: 7,458
Сказал спасибо: 3,227
Сказали Спасибо 3,511 раз(а) в 2,392 сообщении(ях)
|
Re: Как определить что за транзюки?
|
Сообщение от Andre_san
|
А вот интересно можно ли им заменить, 2N3906? .....
К сожалению закончились у меня bc546-тые. Можно ли заменить его вот тем с цветной маркировкой кажется это КТ502?
|
2N3906 - можно заменить на КТ209 (с ромбиком).
BC546 и BC547 - можно заменить друг-другом и на КТ3102 (с цветными точками).
|
Сообщение от Alcest
|
|
КТ502/503. Очень неудачные транзисторы
|
"Перестроечные", небось. Применял купленные по случаю в "Кварце"(?) - вопросов нет.
__________________
Экзорцист 40-го уровня.
|
|
|
|
|
|
09.03.2024, 13:56
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 13.04.2016
Адрес: 82в.д.55с.ш.
Сообщений: 1,309
Сказал спасибо: 259
Сказали Спасибо 418 раз(а) в 257 сообщении(ях)
|
Re: Как определить что за транзюки?
|
Сообщение от Andre_san
|
|
Схема индикацыи состоит из трех транзисторов, первый каскад 2N3906, второй bc546 и третий bc547 в колекторной цепи которого светодиод.
|
Надо не описание ваших мыслей "сумасшедшего" писать , а схему показывать.
|
|
|
|
|
Эти 4 пользователя(ей) сказали Спасибо Santil@ за это сообщение:
|
|
|
|
09.03.2024, 20:28
|
|
|
Гражданин KAZUS.RUN
Регистрация: 24.08.2011
Сообщений: 608
Сказал спасибо: 84
Сказали Спасибо 9 раз(а) в 8 сообщении(ях)
|
Re: Как определить что за транзюки?
Какое-то время назад сделал устройство по аналогии с алиэкспресовским тестером антистатических браслетов. И не смотря на несколько непродуманную схему вроде работало. А это несколько дней назад вышла из строя LM358 в CO корпусе, плюс TL431 вышла из строя. Таких микросхем у меня нет. Зато есть в dip корпусе, поэтому принял решение переделать печатную плату под имеющуюся микросхему. Плюс переделал схему индикацыи, чтобы корректно отображался диапазон сопротивлений. То-есть, сопротивление выше 9 Мом горит жолтый светодиод, от 9 Мом - 800 Ком горит зелёный, от 800 Ком и ниже горит синий.
Последний раз редактировалось Andre_san; 09.03.2024 в 20:38.
|
|
|
|
|
