Qspice - новый симулятор

catBot · 05.10.2025, 21:38

Сообщение от bordodynov

А кто вам мешает использовать метод Тиана.

Да я сам и мешаю, не могу сообразить (без табличной формы ввода свойств источника, как это есть в LTspice), как указать {inv(abs(prb))} и {u(-prb)} с {u(prb)}.

bordodynov · 06.10.2025, 00:10

catBot,
да просто:

bordodynov · 09.10.2025, 14:11

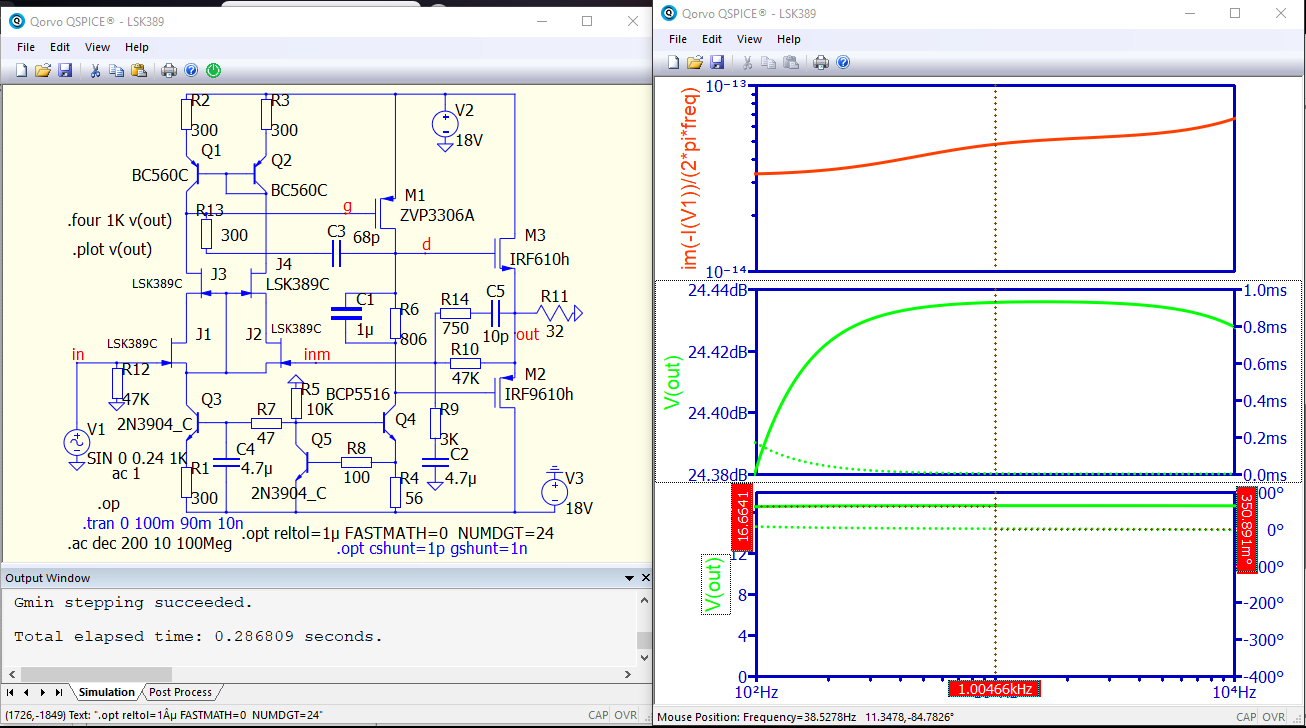

Когда то давно мой однокурсник повторял схему усилителя из журнала "Радио". В схеме был операционник. Автор схемы написал, что основные искажения возникают из-за нелинейной входной ёмкости для его усилителя. Я разработал схему с малой ёмкостью и рассчитал программой Spice2. Повторитель был изготовлен и проделан эксперимент с комбинацией двух частот 19 кГц и 20 кГц. При работе на колонку был слышен 1 кГц. Слабый звук. А на высококачественные головные телефоны звук 1 кГц был не слышен. Про эффект нелинейной ёмкости многие забывают. Вот пример (теоретически) усилителя со сверхмалой входной ёмкостью, также малым сдвигом фаз и соответственно задержкой на уровне микросекунд!
Для правильного расчёта искажений с учётом нелинейной входной ёмкости необходимо учитывать импеданс источника!

bordodynov · 09.10.2025, 18:07

Вот исследование интермодуляции 19 кГц + 20 кГц. Величина 1 кГц получилась 16.4 мкВ.

bordodynov · 11.10.2025, 10:03

Меня заинтересовала эта схема ушника.
https://forum.cxem.net/topic/169610-...�134/#comments
Я решил её промоделировать. Модель операционника OPA134 я взял самую свежую с сайта ТИ от 2022 года. В Микрокапе она 1996 года как и в LTspice (в LTspice я добавил шумов), в Мультисиме 2012 года.

Подрегулировал усиление до 10 т.к. многие жаловались на чрезмерную чувствительность.

Расчётный ток покоя около 8 мА. Я его решил увеличить до 22 мА. Для этого добавил резисторы по 47 Ом. Они выполняют две функции - увеличивают ток и являются антипаразитными для исключения генерации на мегагерцах. При малом сигнале они убрали частокол гармоник.
Я подал такой сигнал, что бы на 32 Омах было 0.5 Вт (действующее значение напряжения нагрузки 4 В).
Расчётные искажения получились 0.0043%. Также привёл спектр гармоник.

catBot · 12.10.2025, 23:25

Добрый день!

Прошу прощения, что вмешиваюсь.
Это не усилитель для наушников, а один из буферных каскадов из состава "Корвет УП-078С".
Интересует ваше мнение.

bordodynov · 17.10.2025, 09:53

catBot,
мне не понятна система питания первого каскада. У операционников хорошее подавление пульсаций питания.

bordodynov · 17.10.2025, 09:57

Качественный расщепитель фазы, преобразует однофазный сигнал в парафазный. Имеет относительно малые шумы и хорошую линейность.

catBot · 17.10.2025, 18:58

Сообщение от bordodynov

catBot,
мне не понятна система питания первого каскада. У операционников хорошее подавление пульсаций питания.

Следящее питание для исключения/снижения синфазной составляющей на его входах, так как этот ОУ - в неинвертирующем включении.

Ещё раз - прошу прощения за нетематический вопрос, но очень интересует ваше мнение. Схема разработана на ~сорок лет раньше исследованной в Qspice.

bordodynov · 17.10.2025, 21:01

catBot,
да, применённая схема питания уменьшает входную нелинейную ёмкость. Я не уверен, что модель операционника правильно моделирует входные нелинейные ёмкости. Поэтому вы можете не заметить улучшения линейности в расчёте. Хотя реально улучшение должно быть.
