Сломал осциллограф С1-65А перепутал полярность конденсатора((

tarik762 · 10.11.2018, 14:47

Сообщение от GenaVetrov

Ой! рано, считаю, забивать голову автору темы такими терминами как поверка, требования к образцовым приборам

Совсем испугается и превратиться в "ремонтника по роликам ю-туб".
Про 2ой осциллограф в данном случае верно, что он там мерял этим же осциллографом внутри себя(фраза 1го поста: "...Осциллограф включился, но в режиме хода У на землю есть импульсы в 100 кГц, и так всегда. СИгнали он ловит но вперемешку с этими импульсами...") и не успел ли он еще что спалить такими замерами - загадка.

Нет нет вы не поняли я не им себя же мерил, импульсы на экране когда режим хода У на земле, без щупа подключённого и без всего. То есть исправный осциллограф в таком положении хода канала У будет просто ровная линия а у меня импульсы примерно в 100 кГц, я посчитал. И они синхронизируются даже, а когда подключить щуп к нему и взять с калибратора то эти импульсы видны на меандре, вперемешку получается.
Диоды Д2 Д3 целы, я проверял их. конденсатор я новый поставил (Уже правильно). Я чинил с его помощью простые импульсные БП, и понемногу разбирался в БП от компьютера. Они то намного проще за этот апарат, а почему полез конденсаторы менять, потому что луч после каждого включения надо было выставлять. И на форуме каком-то прочитал, что надо электролиты поменять.

tarik762 · 10.11.2018, 14:50

Сообщение от ampy

Почему нет кнопки "спасибо, насмешили"?
Сначала все питающие напряжения проверяются (они там кстати выведены в одно для удобства клиента), потом по блокам...

Напряжения все есть и в норме, на пульсации нету чем проверить - попробую так как вы написали.

Сообщение от ampy

100 кГц измеряя надеюсь не этим же осциллом в него же тыкали?

Нет нет, там совсем другая штука, выше я написал.

Сообщение от ampy

Если есть подозрения на пульсации питания - можно проверить динамиком через конденсатор 0.1 мкф.

Спасибо, я так и сделаю, там ещё знакомый посоветовал ремонтника одного, то может с ним и посмотрю что там не так. то уже в понедельник.

tarik762 · 10.11.2018, 14:59

А могли транзисторы в цепи этого конденсатора выйти из строя? Просто их проверить надо уж сильно раскручивать, я пока не лез.

R9OY · 10.11.2018, 14:59

Сообщение от tarik762

Может вы подскажете в чём проблема у меня с ним?

Приезжай ко мне, я подарю тебе пару штук рабочих, что бы Вы себе голову не морочили больше .....

tarik762 · 10.11.2018, 15:01

R9OY, ОЙ уж очень вы далеко, я с Украины. Но спасибо всё равно. Я бы заскочил хоть сейчас, и со своим, чтобы разобраться в чём причина.

R9OY · 10.11.2018, 15:11

Сообщение от tarik762

Я бы заскочил хоть сейчас, и со своим, чтобы разобраться в чём причина.

А чё там разбираться? Контрольные точки на БП проверить, есть ли напряжения все на выходе БП? Проверить прибором пульсацию переменки по всем выходам положительного напряжения, заменить " высоховший" электролит, это не проблема. Ну если у вас есть приборы, нужен вот такой милливольтметр, вот и всё. Работы на 5 минут для спеца.
PS. Неисправности и ремонт осциллографа С1-65А
До начала поиска неисправностей необходимо проверить величины питающих напряжений и их пульсации. Проявления неисправностей питания могут быть самые разнообразные. Следует иметь в виду, что наводка на линии развертки сигналов с периодом 10 мс бывает не только при пульсациях питания, но и при нарушенном соединении с корпусом плат и экранов.
--------------------------------
Для проверки любых кондёров, резисторов, диодов итд нужен ещё один прибор, тестер называется, измерять можно любые компоненты не выпаивая их со схемы.

ampy · 10.11.2018, 16:10

Сообщение от tarik762

Нет нет вы не поняли я не им себя же мерил, импульсы на экране когда режим хода У на земле, без щупа подключённого и без всего. То есть исправный осциллограф в таком положении хода канала У будет просто ровная линия а у меня импульсы примерно в 100 кГц, я посчитал.

Это хорошо. Но если 100 кГц, то БП ни при чем, там нет таких частот.
Никогда не сталкивался с самовозбуждением на С1-65, но это только оно может быть.
На 99м к примеру это прямо бич. Надо попробовать потыкать чем-нибудь по пути прохождения сигнала в канале Y и в канале синхронизации. Скажем тестером, заодно и напряжения посмотреть. Одновременно следить не пропали ли импульсы. М.б. возбуждение идет через питание, тогда временно напаять конденсаторы на питание в канале Y и синхр-ии ничего не перепутав.

Сообщение от tarik762

Они то намного проще за этот апарат, а почему полез конденсаторы менять, потому что луч после каждого включения надо было выставлять. И на форуме каком-то прочитал, что надо электролиты поменять.

Это его фишка - плывущий луч. Там лампа на входе (нувистор) - сколько ни жди - будет плыть.

tarik762 · 10.11.2018, 16:33

Так, сделал фото:

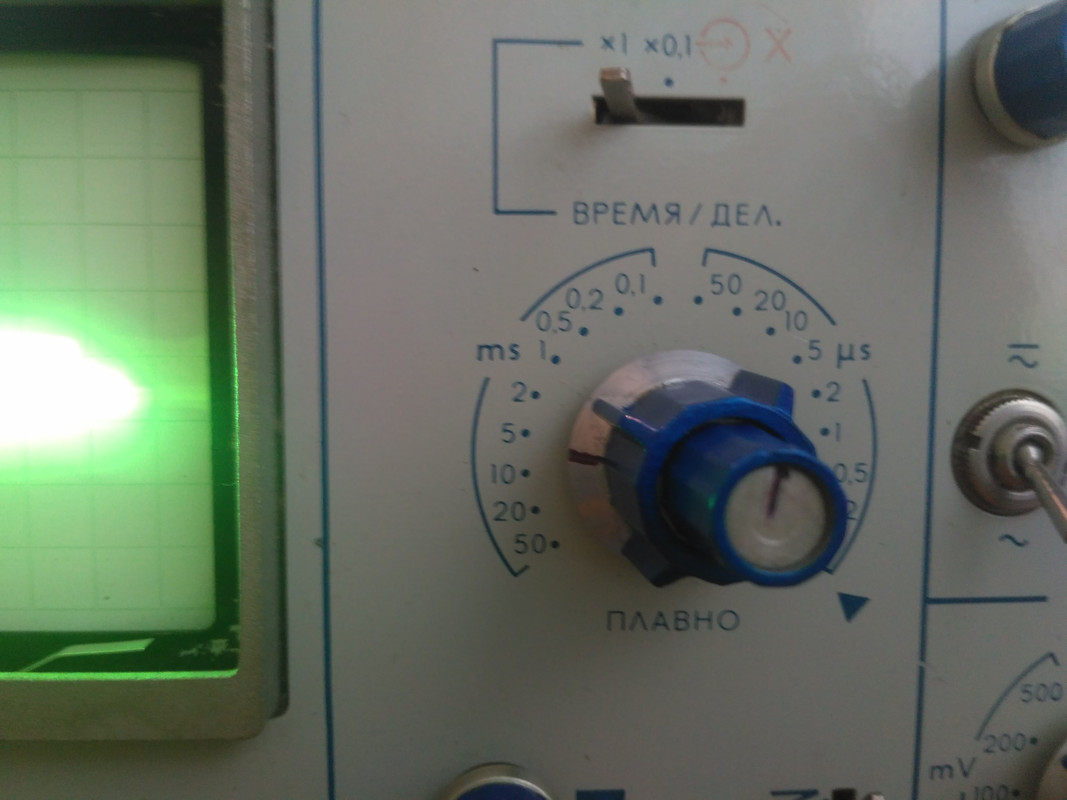

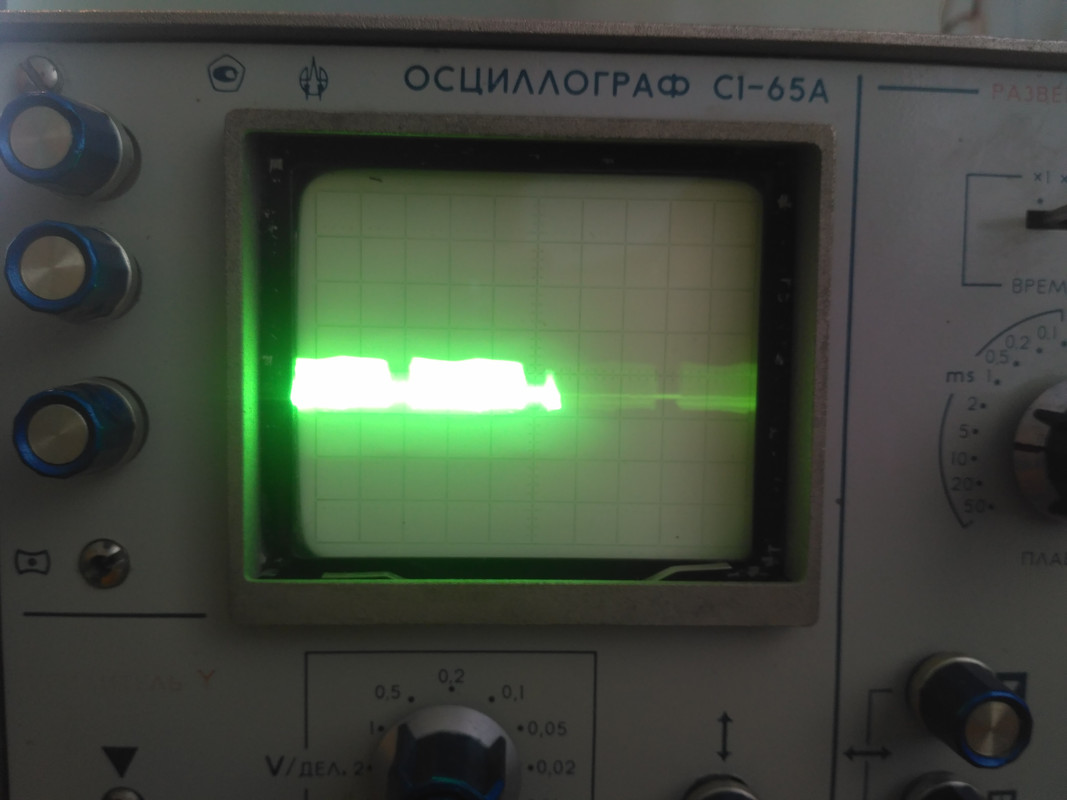

1. Импульсы засинхронизированы (ход У на земле), на фото показано дел. развёртки

Нажмите, чтобы открыть спойлер

...

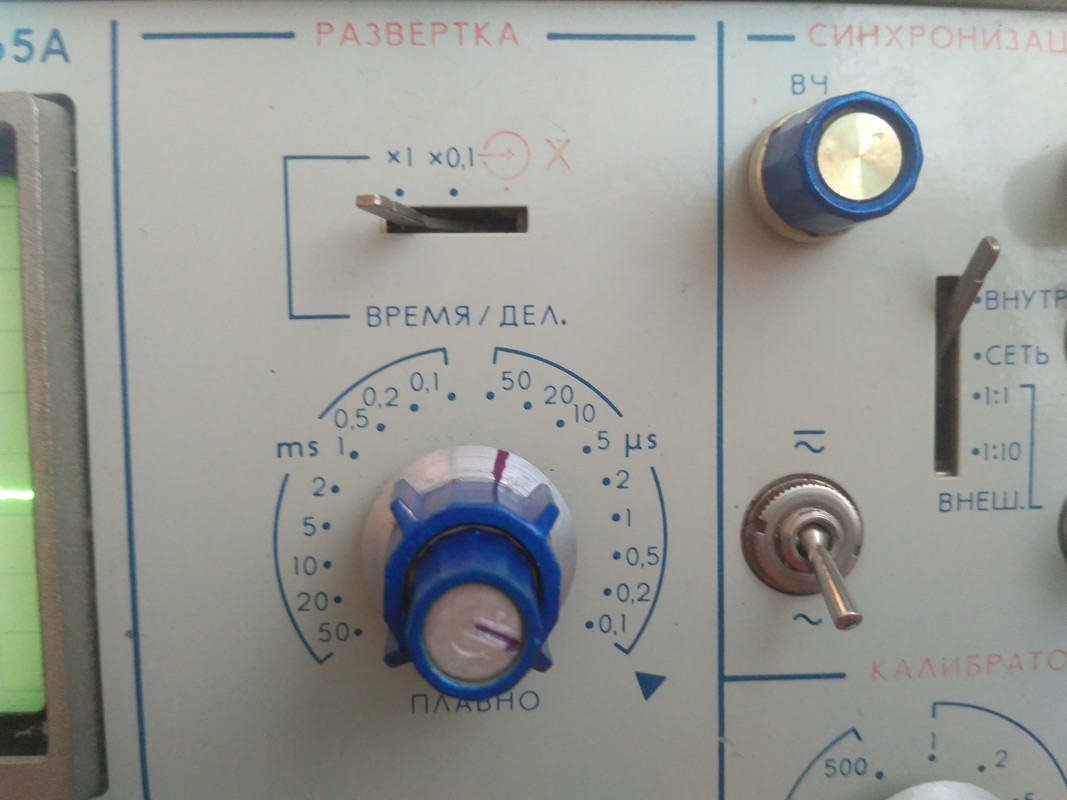

2 Импульсы на меньшей врем. развёртке тоже засинхронизированны (если можно это так назвать, ход У на земле), там половина светлее левая, это так телефон сфоткал.

Нажмите, чтобы открыть спойлер

3. Отключил контакти пластин ВО и ГО от ЭЛТ - точка есть (не фоткал) ниже центра немного, на 1 клетку. Яркость меняется, фокус тоже.

tarik762 · 10.11.2018, 17:30

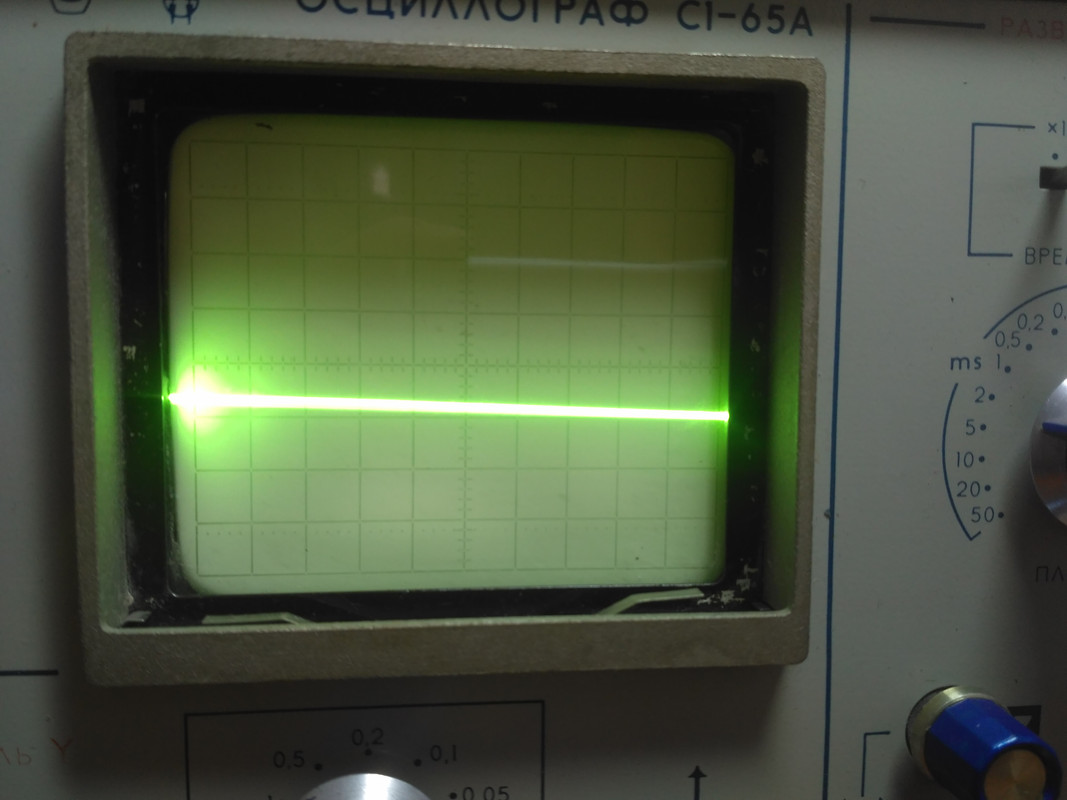

4. Отключил пластины ВО - на экране ровный луч (чуть косой фото прикреплено). Ну съехал на 1 клетку вниз.

Нажмите, чтобы открыть спойлер

ampy · 10.11.2018, 18:00

Нет, на самовозбуждение не похоже, была бы синусоида... Если на первой фоте 20 мкс/дел, то период 30 мкс, частота 30 кГц. Высоковольтный преобразователь работает на частоте 28 кГц как я выяснил в гугле. Наверное это его рук дело - помехи дает на питание. Динамиком 30 кГц не уловишь.
Надо я не знаю... Конденсаторы поменять, что ли.
