Ремонт лампового осциллографа

[genao]

Напржение накала 6,3 вольта обязательно выпрямлять?

Там три обмотки накала, можно ли обойтись одной, все лампы занакалить от одного
канала?

накалом кинескопа, - почему там выпрямитель однотактный? Почему он завязан с другими цепями? Какое у него напряжение?

Накал а-а - это накал ламп с низким потенциалом катода (+5В...+10В)
Накал б-б - это накал лампа катодного повторителя с высоким потенциалом катода, порядка +150В,
Накал в-в - это накал кинескопа с высоким потенциалом катода, порядка -70-90В, который кстати задается от удвоителя напряжения, который Вы приняли за однотактный выпрямитель.

Что касается питания накала, то ток высокой частоты не подойдет, так как из-за индуктивности нитей накаливания и емкости нить-подогревной катод будет катодная модуляция. Поэтому обязательно надо выпрямлять, и обмотки каждого накала должны разделены между собой и от остальных обмоток экранными обмотками, подключенных к общему проводу.

[_Cahes_]

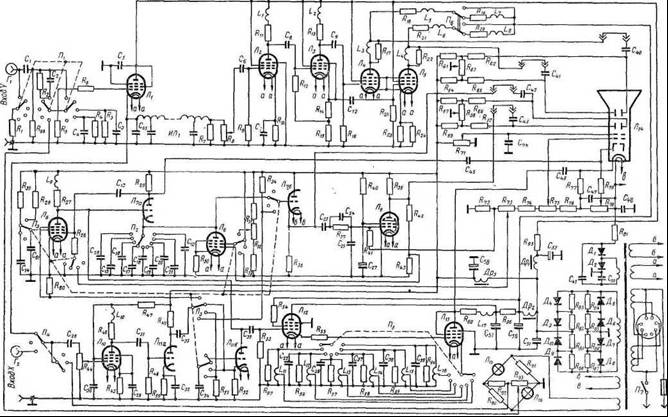

Это только у меня спойлер со схемой не открывается?

Странно...

Перепост:

А что, БП не работает? Или так, от нефик делать?

Там трансформатор закипел - лак, видать, потрескался от времени и витки начали коротить.

А если "музейный экспонат", то реставрировать всем оригинальным

А-а - не.., весч - раритетная, но хотелось бы - чтоб работала, детям показывать. Жалко... Идеальная совпадаемость не нужна. Я в нём эже заменил диодный мост и резисторы фильтров.



От, бл.., там ещё и три напряжения на переменках... Система усложняется...

Так остался открытым вопрос: можно ли подать триста вольт по одному каналу на все лампы (не с 50-ти герцового а с высокочастотного БП), выкинуть RC-фильтры?

[baiderin]

Трансформатор перемотать.

[mike-y-k]

В оригинальной документации все там было, включая моточные данные на все. Осталось ее найти .

[00-00]

Есть такая книга: "1959-3_Осипов+Пасынков_Справочни к По Радиоизмерительным Приборам"
Прикладываю листы описания осциллографа СИ-1 (С1-5) из этой книги:

[Master-TV]

трансформатор закипел

не от времени, а от шаловливых ручек, на 115(как в журнале) или 127 вольт в розетку воткнули, увидели дымок и дальше варианты развития... в итоге он у Вас.

[Master-TV]

Трансформатор перемотать.

самый правильный вариант, для ТС практика неплохая.
Вы фотки выкладывали с экраном осциллографа, транс то живой или как? картинка то красивая на экране...

Понял, значить мой С1-5, вот бы достать данные сетевого трансформатора.
Завтра выложу.
Владимир_К
08.07.2011, 11:08
Завтра выложу.
Итак:
Обмотка___ Диам. провода___ Число витков__ Отводы от витков_____ Выводы
I ____________0,59 _____________457____ _____ 335, 353__________ 1,2,3,4
Ia___________ 0,59_____________ 457____________ 104_____________ 5,6,7
II___________ 1,56______________ 26_____________ 13____________ 8,20,9
III___________ 0,35_____________ 1100____________ -_____________ 10,11
IV____________ 0,1_____________ 1900____________ -_____________ 12,13
V____________ 0,59_____________ 39______________ -_____________ 14,15
VI___________ 0,59______________ 26______________ -_____________ 16,17
VII__________ 0,59______________ 26______________ -______________ 18,19

Данных железа нет. Кроме того: В таблице в обмотке II указан отвод (20) на схеме его нет, скорее всего и в действительности нет. На схеме соединены между собой выводы 3 и 4, а также 6 и 7. Это ошибки не мои. Так в книжке: "Неисправности радиоизмерительной аппаратуры" Эстеркин М.С. "Энергия" 1968 год.
Успехов. Будут вопросы, пишите. Но дома меня не будет дня три - четыре ( через пару часов еду на дачу).
Успехов!

читайте ещё

[_Cahes_]

По всей видимости дока в архиве на какую-то промежуточную модель, так-как там максимаьная частота 200кГц, а у меня 1МГц.

Накал а-а - это накал ламп с низким потенциалом катода (+5В...+10В)
Накал б-б - это накал лампа катодного повторителя с высоким потенциалом катода, порядка +150В,
Накал в-в - это накал кинескопа с высоким потенциалом катода, порядка -70-90В, который кстати задается от удвоителя напряжения

После удвоителя по доке идёт киловольт, там такие столбы стоят - что я не представляю их при низком напряжении.

У меня все накалы, в том числе и на лучевой трубке, имеют напряжение 4,9 вольта, о каких 150 и 70-90 идёт речь?

Здесь про 6Н8М сказано что "Максимальное напряжение на подогревателе - 90В", - это говорит в пользу "50В", но у меня получается что подали на много меньше - 4,9 (считай - 6,3), это так?

Я по любому буду делать инвертор, другое дело - собраться надо, так-что с месяца на месяц...

Блок накальных ламп можно чем-то заменить, стабилитронами, например, или вообще забить на них? Как я понял - они служат для синхронизаци по частоте сети - 50Гц, а у меня это будет не актуально, кроме того - возможно подключение к питанию постоянным током, как с ними лучше поступить?

Для ОС стабилизации напряжения мне нужно выбрать один канал, наиболее критичный, какой посоветуете?

Напряжения там на лампах и на выпрямителе 350-370 вольт, разница не большая. Мне делать на такое напряжение, или стоит рассчитывать на 300 вольт?

Напряжения накала оставить 4,9 вольт или пересчитать на 6,3?

[genao]

У меня все накалы, в том числе и на лучевой трубке, имеют напряжение 4,9 вольта, о каких 150 и 70-90 идёт речь?

Катод косвенного подогрева, речь идет о потенциале катода. 700-900В, нулик не допечатал.

про 6Н8М сказано что "Максимальное напряжение на подогревателе - 90В",

это между катодом и нитью накаливания.
Чтобы не превысить это напряжение и сделали запитки питания накала, то бишь нитей накаливания от разных гальванически друг от друга развязанных обмоток накаливания.
Что касается 4,9В, то главное чтобы ток накала лампы был не ниже нормы по паспорту.

[akegor]

сказано что "Максимальное напряжение на подогревателе - 90В"

Вы ничего не путаете? Я, например, читаю

Максимальное напряжение на подогревателе *
(относительно катода) 90 в

Вы бы чо-нить почитали про лампы...
