Описание и применение
БВК-260 — бесконтактный путевой переключатель (индуктивный датчик положения) серии БВК. Предназначен для контроля положения механизма или отдельных его узлов. Работа основана на принципе управляемого генератора: срабатывание происходит при введении в щель переключателя алюминиевой пластины. На работу переключателя не влияют соприкасающиеся с ним металлические массы.
Выход рассчитан для управления реле и бесконтактными логическими элементами (схема подключения — трёхпроводная: красный/оранжевый, синий/голубой/зелёный и белый провода). Ряд исполнений снабжён светодиодной индикацией срабатывания. Провод выводов — НВМ IV длиной 2 м.
Корпус пластмассовый из полиамида, степень защиты IP 65, установка на основание винтами М4. Питание номинальное 24 В, диапазон рабочих температур от −10 до +45 °С, рабочее положение в пространстве произвольное. Исполнения серии: БВК260, БВК261, БВК262, БВК263, БВК264, БВК265.
Технические характеристики
| Номинальное напряжение питания | 24 В |
| Потребляемая мощность, не более | 0.5 Вт |
| Ток в цепи нагрузки во включённом состоянии (серия БВК-260), не более | 250 мА |
| Ток в цепи нагрузки в отключённом состоянии, не более | 0.25 мА |
| Остаточное напряжение на переключателе, не более | 10.2 В |
| Испытательное напряжение прочности изоляции | 500 В |
| Максимальная частота срабатывания, не менее | 1000 1/с |
| Дифференциал хода (серия БВК-260), не более | 2.0 мм |
| Воспроизводимость (основная погрешность) при номинальных условиях, не более | 0.05 мм |
| Дополнительная погрешность от изменения температуры (серия БВК-260), не более | 0.015 мм/°С |
| Диапазон рабочих температур | от −10 до +45 °С |
| Высота над уровнем моря, до | 2000 м |
| Степень защиты | IP 65 |
| Материал проводов выводов | НВМ IV, длина 2 м |
| Конструктивное исполнение | пластмассовый корпус из полиамида |
| Масса (серия БВК-260), не более | 0.3 кг |

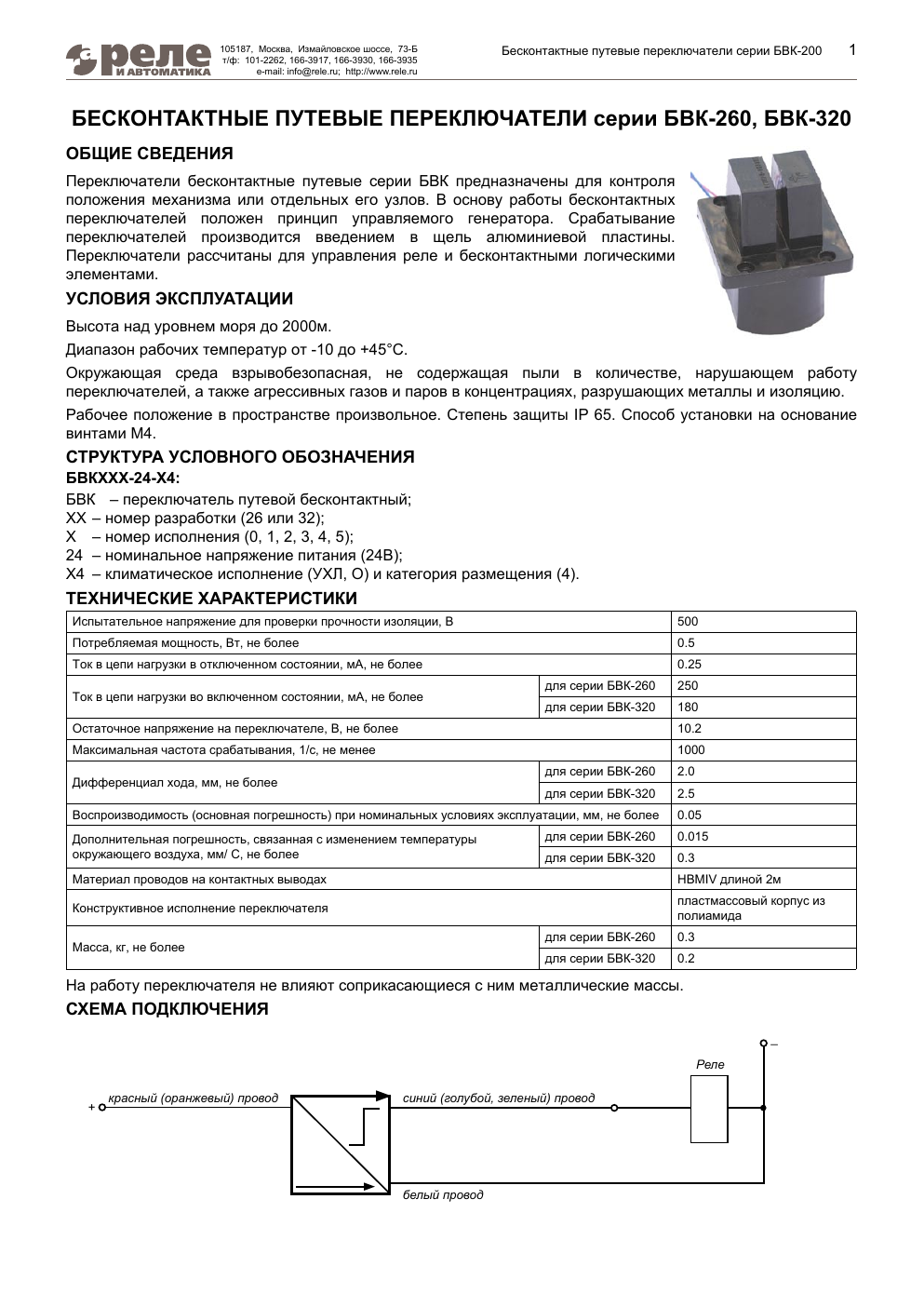

Техническая документация
