Описание и применение

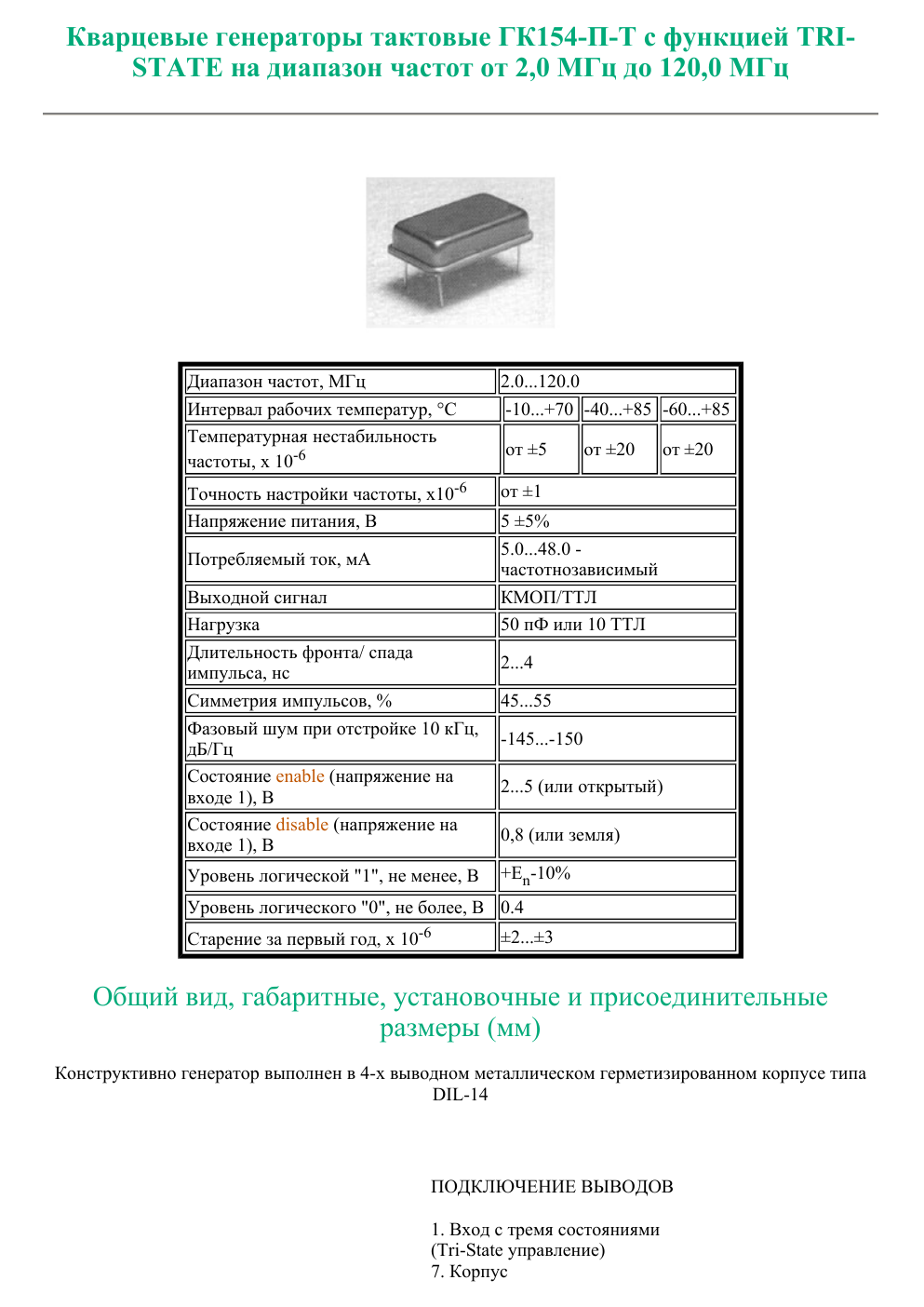

ГК154-П-Т — кварцевый генератор тактовых импульсов на диапазон частот от 2,0 до 120,0 МГц с функцией TRISTATE (управление третьим состоянием выхода). Формирует стабильный тактовый сигнал для цифровой аппаратуры, микропроцессорных и синхронных систем.
Выход — уровни КМОП/ТТЛ, нагрузочная способность 50 пФ или 10 входов ТТЛ. Отдельный вход управления с тремя состояниями (Tri-State) переводит выход в состояния enable/disable, что позволяет отключать генератор от общей шины. Напряжение питания 5 В ±5%.

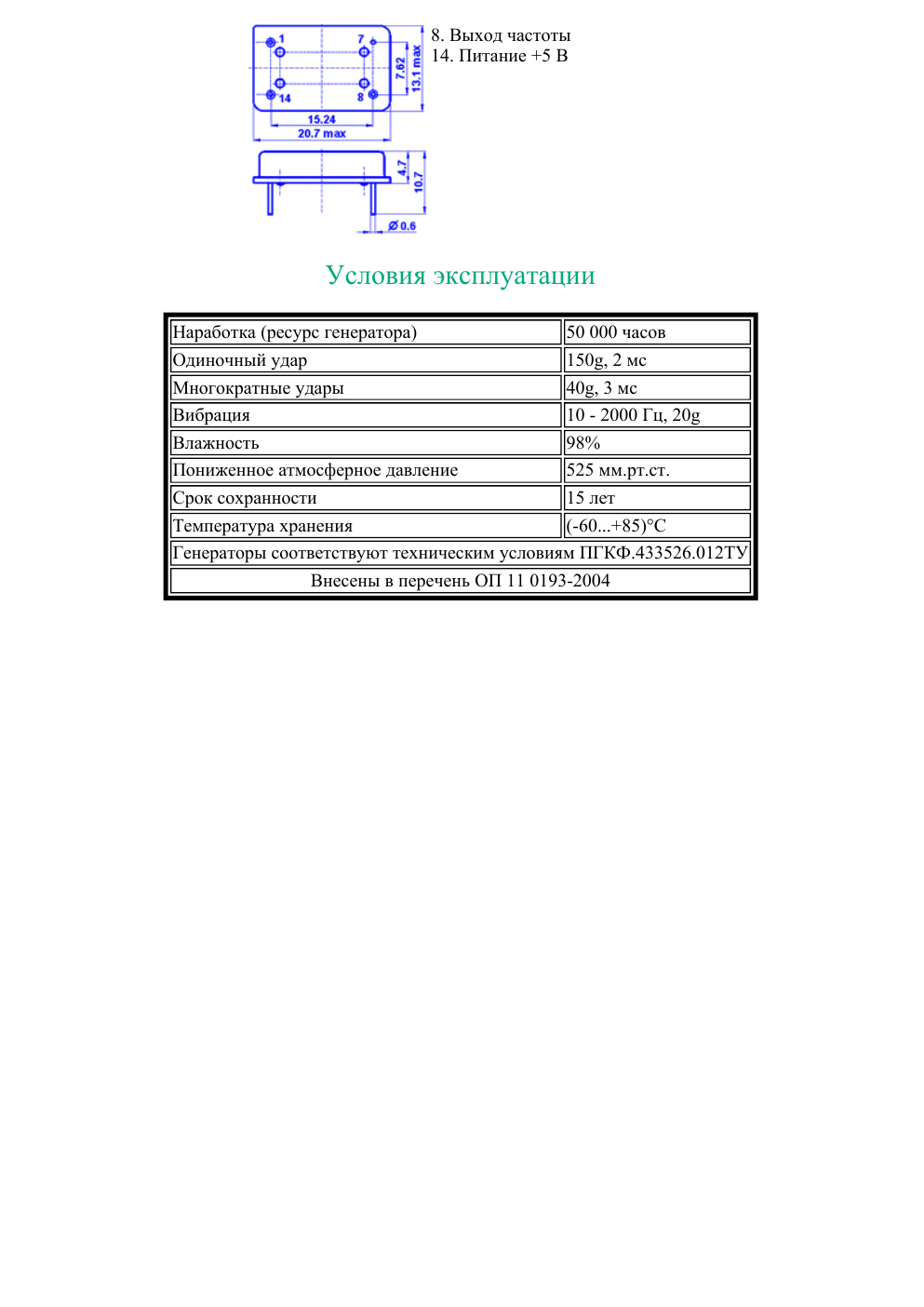

Конструктивно выполнен в 4-выводном металлическом герметизированном корпусе типа DIL-14 (выводы: 1 — вход Tri-State, 7 — корпус, 8 — выход частоты, 14 — питание +5 В). Наработка 50 000 ч, срок сохранности 15 лет.
Технические характеристики
| Диапазон частот | 2,0...120,0 МГц |
| Интервал рабочих температур | -10...+70 / -40...+85 / -60...+85 °C |
| Точность настройки частоты | от ±1 ×10⁻⁶ |
| Старение за первый год | ±2...±3 ×10⁻⁶ |
| Напряжение питания | 5 В ±5% |
| Потребляемый ток | частотнозависимый (5,0...48,0 мА) |
| Выходной сигнал | КМОП/ТТЛ |
| Нагрузка | 50 пФ или 10 ТТЛ |
| Длительность фронта/спада импульса | 2...4 нс |
| Симметрия импульсов | 45...55 % |
| Фазовый шум при отстройке 10 кГц | -145...-150 дБ/Гц |
| Состояние enable (напряжение на входе 1) | 2...5 В (или открытый) |
| Состояние disable (напряжение на входе 1) | 0,8 В (или земля) |
| Уровень логической «1», не менее | +En-10% В |
| Уровень логического «0», не более | 0,4 В |
| Наработка (ресурс) | 50 000 часов |
| Одиночный удар | 150g, 2 мс |
| Многократные удары | 40g, 3 мс |
| Вибрация | 10...2000 Гц, 20g |
| Влажность | 98 % |
| Пониженное атмосферное давление | 525 мм.рт.ст. |
| Срок сохранности | 15 лет |
| Температура хранения | -60...+85 °C |
| Корпус | DIL-14, металлический герметизированный, 4 вывода |
| ТУ | ПГКФ.433526.012ТУ |
