Описание и применение
ПД-622-ir — приёмные оптические модули для спектрального диапазона 1100-1650 нм, изготовленные на основе InGaAs/InP PIN-фотодиода, интегрированного с малошумящим трансимпедансным усилителем со встроенной системой АРУ и дифференциальным выходом.
Выпускаются в корпусе типа «оптическая розетка» с металлическим центратором. Предназначены для стыковки с одномодовым и многомодовым оптическим волокном, оконцованным разъёмами типа «FC/PC».
Модули имеют широкий диапазон рабочих температур, высокую спектральную чувствительность и низкие тёмновые токи. ПД-622-ir предназначены для работы в цифровых волоконно-оптических линиях связи со скоростью передачи информации до 622 Мбит/сек.
Технические характеристики
| Диапазон спектральной чувствительности (λₑₓ) | 1100…1650 нм (тип. 1310) |
| Ширина полосы пропускания (BW), Pₒ=1 мВт | тип. 450 МГц |
| Максимальная детектируемая мощность (P₅ₐₜ), 622 Мбод @ 1310 нм | тип. −3 дБм |
| Чувствительность при вероятности ошибки 10⁻⁹ (Sens): 622 Мбод @ 1310 нм | мин. −30, тип. −31 дБм |
| Sens: 155 Мбод @ 1310 нм | мин. −33 дБм |
| Sens: 34 Мбод @ 1310 нм | мин. −36 дБм |
| Тип оптического разъёма | «FC» |
| Напряжение питания (Uₚ) | 4,75 / 5,0 / 5,25 В |
| Выходное напряжение DC (U_ODC) | мин. 1,5, тип. 2,5, макс. 3,5 В |
| Дифференциальное выходное напряжение (U_D) | тип. 1,2 В |
| Ток потребления (I_P) | макс. 35 мА |
| Выходное сопротивление (R_OUT) | тип. 50 Ом |
| Диапазон рабочих температур (T_OP) | −40…+70 °C |
| Диапазон температур хранения (T_ST) | −45…+85 °C |
| Температура пайки контактов | макс. 235 °C |
| Время пайки контактов | макс. 3,0 сек |
| Макс. допустимая детектируемая мощность (P₅ₐₜ), λ=1310 нм | тип. 1 дБм |
| Макс. нагрузочная способность выхода | 10 мА |
| Макс. напряжение питания (Uₚ) | 4,5…6,0 В |
| Корпус | оптическая розетка, тип A / тип B, металлический центратор |

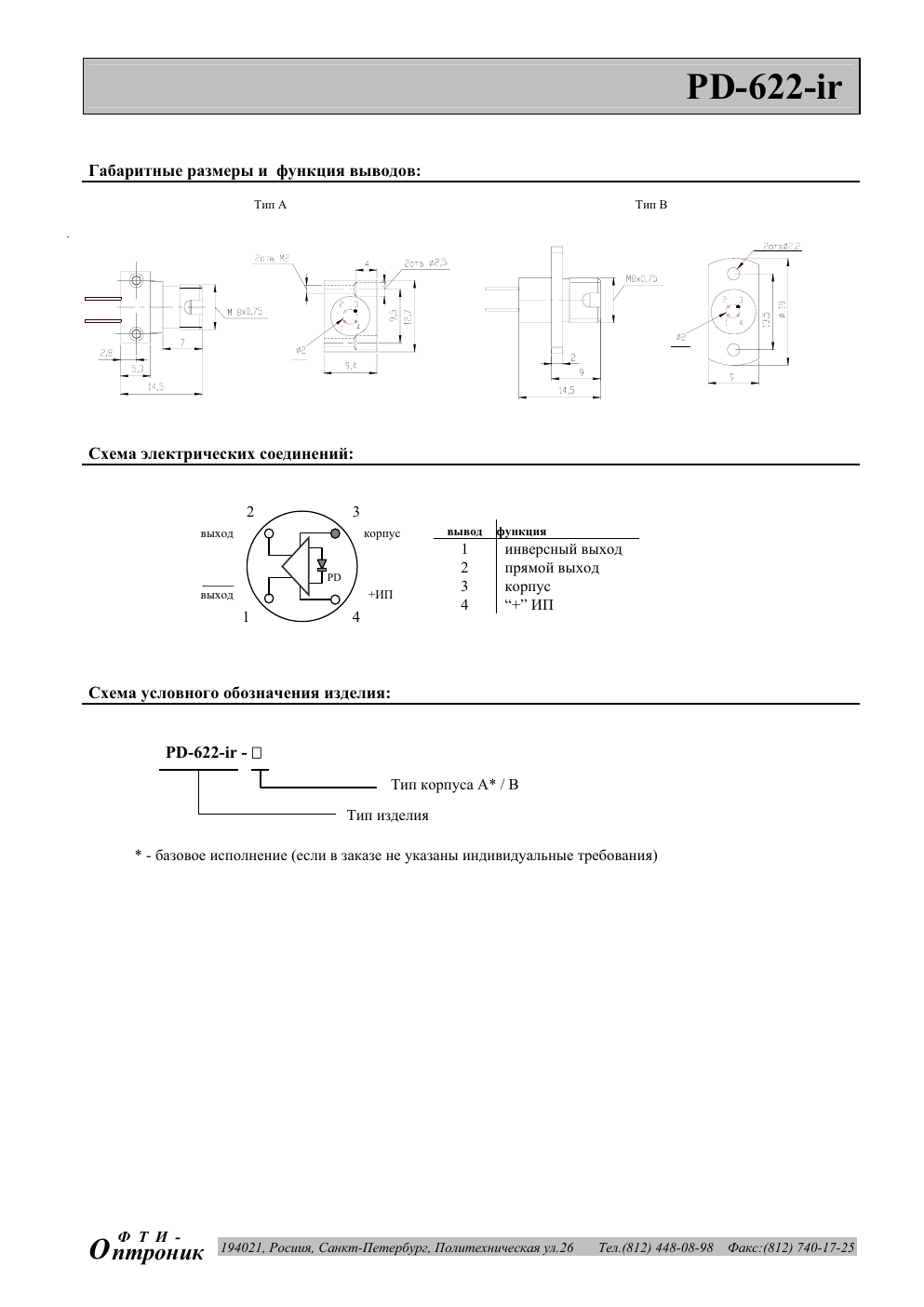

Техническая документация
