На корпусе конденсатора почти никогда не хватает места, чтобы написать ёмкость, допуск, напряжение и ТКЕ полными цифрами. Поэтому применяют компактную кодовую маркировку: цифры кодируют ёмкость и множитель, буквы — допуск и рабочее напряжение, а цветные полоски или точки — то же самое языком цвета. Ниже собраны все основные схемы кодирования по стандартам МЭК (IEC), EIA и ГОСТ с таблицами и разобранными примерами.
Стандарты, по которым кодируют конденсаторы
Единой «одной таблицы на всё» не существует — маркировку регламентируют несколько документов, и производители комбинируют их:
- IEC (МЭК) 60062 — международный стандарт кодовой маркировки резисторов и конденсаторов: буквенные коды допусков, замена десятичной запятой буквой, цифробуквенные обозначения ёмкости.
- Публикации 62 и 115-2 IEC (МЭК) — на них опирается кодировка допусков конденсаторов, приведённая в таблицах ниже.
- EIA RS-198 (США) — буквенно-цифровые коды рабочего напряжения (1A, 1C, 2A…) и коды диэлектрика/ТКЕ.
- ГОСТ 175-72 и ГОСТ 11076-69 — отечественные стандарты на условные и цветовые обозначения конденсаторов; их коды допусков и множителей совпадают по логике с международными.
Важно помнить общий принцип: если явного кода допуска нет, по умолчанию принимают ±20 % (код M). Ёмкость в кодах почти всегда выражается в пикофарадах (пФ), если явно не указано иное.
Способ 1. Кодировка тремя цифрами
Самый распространённый вариант для керамических и плёночных конденсаторов. Первые две цифры — значащие цифры ёмкости в пикофарадах (пФ), третья цифра — множитель (количество нулей, которое нужно приписать).
- Когда конденсатор имеет ёмкость менее 10 пФ, последней цифрой может быть «9» (как множитель ×0,1).
- При ёмкости меньше 1,0 пФ первая цифра — «0».
- Буква R используется вместо десятичной запятой. Например, код 010 = 1,0 пФ, код 0R5 = 0,5 пФ.
Иногда последний ноль (множитель) не указывают вовсе — тогда две цифры читаются напрямую в пикофарадах.
Третья цифра как множитель расшифровывается так:
| Третья цифра (код) | Множитель | Что приписать |
|---|
| 0 | ×1 | ноль нулей |
| 1 | ×10 | 1 ноль |
| 2 | ×100 | 2 нуля |
| 3 | ×1 000 | 3 нуля |
| 4 | ×10 000 | 4 нуля |
| 5 | ×100 000 | 5 нулей |
| 6 | ×1 000 000 | 6 нулей |
| 8 | ×0,01 | — (множитель 0,01) |
| 9 | ×0,1 | — (множитель 0,1) |
Как читать трёхзначный код: пошагово
- Шаг 1. Возьмите первые две цифры — это база в пикофарадах.
- Шаг 2. Умножьте на множитель из третьей цифры (припишите столько нулей).
- Шаг 3. Получите ёмкость в пФ; при желании переведите в нФ (÷1000) или мкФ (÷1 000 000).
- Шаг 4. Букву после цифр читайте как код допуска (см. таблицу допусков ниже).
Примеры расшифровки:
| Код на корпусе | Расчёт | Ёмкость |
|---|
| 104 | 10 × 104 пФ = 100 000 пФ | 100 нФ = 0,1 мкФ |
| 103 | 10 × 103 пФ = 10 000 пФ | 10 нФ = 0,01 мкФ |
| 473 | 47 × 103 пФ = 47 000 пФ | 47 нФ = 0,047 мкФ |
| 221 | 22 × 101 пФ | 220 пФ |
| 101 | 10 × 101 пФ | 100 пФ |
| 229 | 22 × 0,1 пФ | 2,2 пФ |
| 0R5 | R — запятая | 0,5 пФ |
Способ 2. Кодировка четырьмя цифрами
При четырёхзначном коде логика сохраняется: последняя цифра — количество нулей (множитель), а первые три задают значащие цифры ёмкости в пикофарадах (пФ). Четвёртая значащая цифра нужна для точных номиналов рядов E24/E96.
Например, код 1002 = 100 × 102 пФ = 10 000 пФ = 10 нФ; код 4701 = 470 × 101 пФ = 4700 пФ = 4,7 нФ.

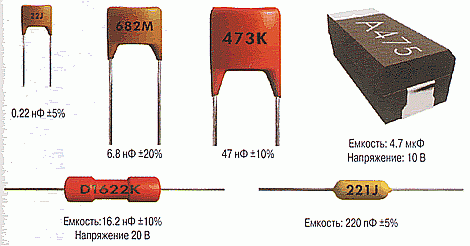

Наглядные примеры маркировки:
Способ 3. Маркировка ёмкости в микрофарадах
На части конденсаторов ёмкость пишут напрямую в микрофарадах (мкФ). Вместо десятичной точки при этом может ставиться буква R (или, в системе RKM, буква-множитель): например, R47 = 0,47 мкФ, 4R7 = 4,7 мкФ, 2R2 = 2,2 мкФ. Такая запись экономит место и не «теряет» запятую при печати на маленьком корпусе.
Способ 4. Смешанная буквенно-цифровая маркировка (ёмкость, допуск, ТКЕ, напряжение)
Полный код может нести сразу несколько параметров. При этом ёмкость, допуск и ТКЕ маркируются по стандартам (единообразно), а вот рабочее напряжение у разных фирм кодируется по-разному — здесь нужна таблица конкретного производителя или общая таблица EIA (см. ниже). Типичный вид полного кода: значащие цифры ёмкости → множитель → буква допуска → код напряжения / ТКЕ.
Буквенные коды допуска
Допуск (разброс ёмкости) кодируется одной буквой. Для конденсаторов важно, что у мелких номиналов (менее 10 пФ) допуск задаётся не в процентах, а в абсолютных пикофарадах — под это отведены отдельные буквы. Обе шкалы по IEC 60062 / Публикациям 62 и 115-2 МЭК:
| Буква | Допуск (для C > 10 пФ), % |
|---|
| B | ±0,1 % |
| C | ±0,25 % |
| D | ±0,5 % |
| F | ±1 % |
| G | ±2 % |
| J | ±5 % |
| K | ±10 % |
| M | ±20 % |
| N | ±30 % |
| P | ±0,02 % |
| W | ±0,05 % |
| Z | от −20 % до +80 % (несимметричный) |
Отдельная шкала для мелких конденсаторов, где допуск указывают в абсолютных пикофарадах:
| Буква | Допуск (для C < 10 пФ), пФ |
|---|
| B | ±0,1 пФ |
| C | ±0,25 пФ |
| D | ±0,5 пФ |
| F | ±1,0 пФ |
| G | ±2,0 пФ |
На практике чаще всего встречаются J (±5 %), K (±10 %) и M (±20 %). Код Z характерен для электролитов, где важен только гарантированный минимум ёмкости, а «плюс» может быть большим.
Коды рабочего напряжения (EIA)
Двухсимвольный буквенно-цифровой код рабочего напряжения по системе EIA широко используется на SMD-электролитах и танталах. Первый символ задаёт порядок величины, второй — конкретное значение из ряда:
| Код | Напряжение, В (пост.) | Код | Напряжение, В (пост.) |
|---|
| 0G | 4,0 | 2A | 100 |
| 0L | 5,5 | 2Q | 110 |
| 0J | 6,3 | 2B | 125 |
| 1A | 10 | 2C | 160 |
| 1C | 16 | 2Z | 180 |
| 1E | 25 | 2D | 200 |
| 1H | 50 | 2P | 220 |
| 1J | 63 | 2W | 240 |
| 0K | 80 | 2E | 250 |
| | 2F | 315 |
| | 2V | 350 |
| | 2G | 400 |
Кодировка SMD-электролитов: буквы напряжения и ёмкости
Принципы ниже применяют такие фирмы, как PANASONIC, HITACHI и др. Различают три основных способа.
A. Код содержит два или три знака (буквы либо цифры), обозначающие рабочее напряжение и номинальную ёмкость. Буквы кодируют напряжение и ёмкость, а цифра указывает множитель. В двухзначном варианте код рабочего напряжения не указывается.
B. Код содержит четыре знака (буквы и цифры) для номинальной ёмкости и рабочего напряжения. Первая буква обозначает рабочее напряжение, последующие знаки — ёмкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки ёмкости:
- а) первые две цифры — номинал в пФ, третья — количество нулей;
- б) ёмкость указывают в микрофарадах, знак p выполняет функцию десятичной запятой.

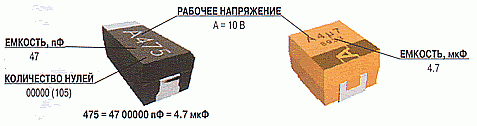

Ниже — примеры маркировки конденсатора ёмкостью 4,7 мкФ и рабочим напряжением 10 В:
C. Если размер корпуса позволяет, код располагают в две строки: верхняя строка — номинал ёмкости, нижняя — рабочее напряжение. Ёмкость указывается либо прямо в микрофарадах (мкФ), либо в пикофарадах (пФ) с числом нулей (как в способе B). Например: первая строка 15, вторая строка 35V означает конденсатор ёмкостью 15 мкФ и рабочим напряжением 35 В.
Цветовая (полосковая) маркировка допусков и ёмкости
На старых импортных и части плёночных/слюдяных конденсаторов параметры кодируют цветными полосками или точками — по той же логике, что и резисторы: первые полоски дают значащие цифры, следующая — множитель, затем допуск и (для некоторых типов) напряжение. Значащие цифры и множитель по цвету:
| Цвет | Цифра | Множитель | Допуск (C > 10 пФ) | Допуск (C < 10 пФ) |
|---|
| Чёрный | 0 | ×1 | ±20 % | ±2,0 пФ |
| Коричневый | 1 | ×10 | ±1 % | ±0,1 пФ |
| Красный | 2 | ×100 | ±2 % | ±0,25 пФ |
| Оранжевый | 3 | ×1 000 | ±3 % | — |
| Жёлтый | 4 | ×10 000 | ±4 % | — |
| Зелёный | 5 | ×100 000 | ±5 % | ±0,5 пФ |
| Синий | 6 | ×1 000 000 | — | — |
| Фиолетовый | 7 | — | — | — |
| Серый | 8 | ×0,01 | +80 %, −20 % | — |
| Белый | 9 | ×0,1 | ±10 % | ±1,0 пФ |
| Золотистый | — | ×0,1 | ±5 % | — |
| Серебристый | — | ×0,01 | ±10 % | — |
Значение по цвету собирается в пикофарадах. Например, полоски жёлтый-фиолетовый-красный дают 4, 7 и множитель ×100 → 47 × 100 = 4700 пФ (4,7 нФ). У резисторов та же комбинация читалась бы как 4,7 кОм — принцип идентичен, отличается только единица.
Рабочее напряжение в цветовой системе задаётся отдельной полоской и зависит от типа конденсатора (ряды J, K, L, M, N), поэтому одно и то же значение цвета у разных серий соответствует разному напряжению — сверяйтесь с таблицей конкретного типа.
Типичные подвохи при чтении маркировки
- Единицы по умолчанию — пикофарады. Число «104» без буквы «мкФ» — это 100 000 пФ = 0,1 мкФ, а не 104 мкФ. Ошибка на этом шаге даёт промах в миллионы раз.
- Буква R (или p) — это запятая, а не множитель. 4R7 = 4,7 (единица берётся из контекста: пФ или мкФ), а не 47.
- Нет буквы допуска → считается ±20 % (M). Это норма по IEC, а не «брак маркировки».
- Мелкие номиналы (<10 пФ) имеют допуск в пФ, а не в %. Буква D у конденсатора 4,7 пФ означает ±0,5 пФ, а не ±0,5 %.
- Код напряжения зависит от фирмы. Единственный «нестандартный» из четырёх параметров — рабочее напряжение: без таблицы производителя буквенный код напряжения трактовать нельзя.
- Первая цифра «0» — признак долей пикофарады. 0R5 или 010 — это доли/единицы пФ, а не «ноль потерялся при печати».
