Описание и применение
К555ТМ2 — цифровая интегральная микросхема, содержащая два независимых D-триггера с динамическим управлением по фронту тактового сигнала. Каждый триггер имеет вход данных (D), тактовый вход (C), а также асинхронные входы установки (S) и сброса (R), и два комплементарных выхода (прямой Q и инверсный Q̄). По логике и цоколёвке полностью соответствует зарубежному аналогу 74LS74.
Микросхема выполнена по технологии ТТЛШ (транзисторно-транзисторная логика с диодами Шоттки) серии К555 — маломощному быстродействующему аналогу серии К155. Напряжение питания — стандартные 5 В. Серия К555 отличается от базовой К155 значительно меньшим потреблением тока при сопоставимом быстродействии.
Применяется как элемент памяти на один бит, в делителях частоты, счётчиках, регистрах сдвига и других узлах синхронной цифровой техники. Запись данных происходит по положительному фронту тактового импульса; входы S и R позволяют асинхронно устанавливать и сбрасывать триггер независимо от такта.
Технические характеристики
| Функция | Два D-триггера с установкой и сбросом |
| Серия / технология | К555 (ТТЛШ — ТТЛ с диодами Шоттки) |
| Напряжение питания | 5 В ±5 % |
| Потребляемый ток | не более 8 мА |
| Быстродействие | задержка распространения ~25 нс; макс. тактовая частота ~25 МГц |
| Число элементов | 2 D-триггера |
| Тип корпуса | DIP-14 (пластиковый 2104.14-1 / керамический 201.14-1) |
| Зарубежный аналог | 74LS74 (SN74LS74) |
| Диапазон рабочих температур | −10…+70 °C |

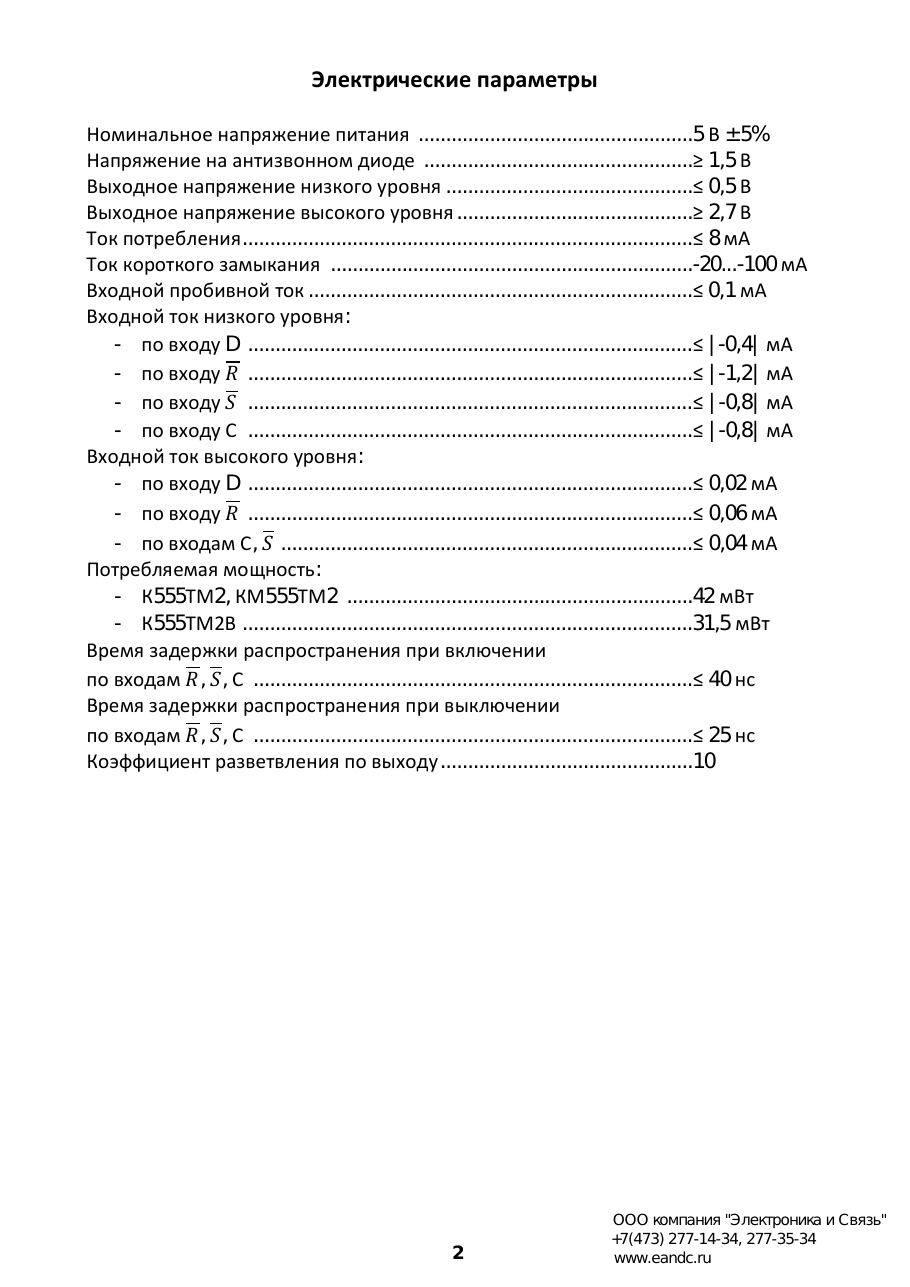

Схемы и цоколёвка (datasheet)
