К564АГ1 — два ждущих мультивибратора (одновибратора)

К564АГ1 — сдвоенный одновибратор для формирования импульсов (аналог CD4098)

К564АГ1 — КМОП-микросхема серии К564: два независимых ждущих мультивибратора (одновибратора) в одном корпусе. По функции и цоколёвке она соответствует зарубежной CD4098. В отличие от логических элементов и триггеров той же серии, АГ1 не работает с логическими уровнями напрямую, а решает другую задачу — превращает произвольный запускающий перепад в один точно отмеренный по длительности прямоугольный импульс.

Назначение

Одновибратор — узел с одним устойчивым состоянием. В покое его выход держит исходный уровень; запускающий фронт переводит схему во временное состояние, на выходе формируется одиночный импульс заданной ширины, а затем канал сам возвращается в исходное положение. У каждого из двух каналов К564АГ1 — прямой и инверсный выход, вход принудительного сброса и запуск сразу по двум фронтам (нарастающему и спадающему), так что схему ставят и на положительный, и на отрицательный перепад без внешних инверторов. Оба канала — с повторным запуском: если новый запускающий фронт приходит, пока импульс ещё не закончился, отсчёт продлевается, а не игнорируется — это отличает АГ1 от более старых одновибраторов, не допускающих повторного запуска. Два канала в одном корпусе можно использовать независимо в разных узлах схемы либо соединить каскадно: импульс с выхода первого одновибратора запускает второй, и на выходе получается пара разнесённых во времени импульсов.

Как задаётся длительность импульса

Сама микросхема время не хранит — длительность выходного импульса задаёт внешняя времязадающая RC-цепь на выводах каждого канала: резистор и конденсатор. Зависимость качественная — длительность растёт пропорционально произведению R·C: больше сопротивление или ёмкость — длиннее импульс. Точный коэффициент и рекомендованные пределы номиналов даёт фирменный даташит; здесь важен принцип — подбором R и C один и тот же корпус превращается то в формирователь короткого строб-импульса, то в таймер на секунды. У КМОП-микросхемы вход времязадающей цепи высокоомный, поэтому практический предел длительности упирается не в саму АГ1, а в номинал и утечку выбранного конденсатора.

Типовые применения

Как и любой одновибратор, К564АГ1 применяли там, где из «грязного» или разного по форме события нужно получить чистый калиброванный импульс: формирователи и растягиватели импульсов, схемы точной задержки запуска, подавление дребезга контактов кнопок и реле, таймеры коротких и средних интервалов, стробирующие и синхронизирующие цепи в измерительной и цифровой аппаратуре. Двухканальность удобна там, где такой узел нужен сразу дважды — например, задержка плюс сам импульс — без второго корпуса микросхемы.

Чем К564АГ1 отличается от логических элементов и триггеров серии К564? Логические элементы (например, К561ЛА7) реализуют булеву функцию от входных уровней, а триггеры (К561ТМ2) хранят состояние до следующего такта. АГ1 — ни то ни другое: это времязадающий узел, который сам отмеряет длительность импульса через внешнюю RC-цепь, а не через логику или тактовый сигнал.

Можно ли обойтись без внешних R и C? Нет. Времязадающая цепь обязательна: без неё одновибратор не сформирует корректный импульс заданной длительности — это не встроенный таймер с фиксированными интервалами, а именно RC-схема, зависящая от внешних номиналов.

Чем два канала в одном корпусе лучше двух отдельных таймеров? Один корпус сразу даёт два калиброванных канала с прямым и инверсным выходом, запуском по обоим фронтам и сбросом — на дискретных деталях то же самое потребовало бы заметно больше компонентов и подгонки под конкретную схему включения.

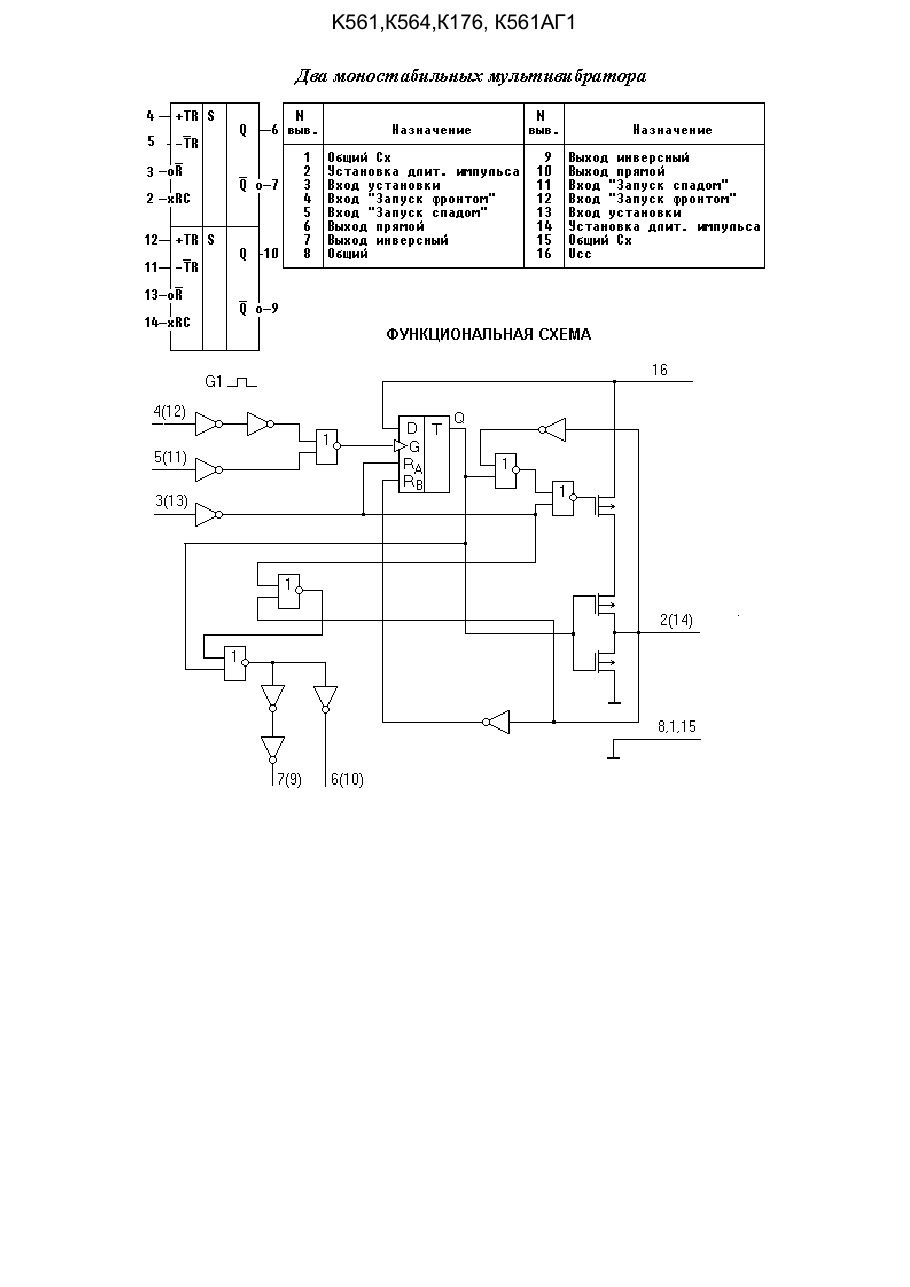

Внешний вид и цоколёвка

Технические характеристики

Аналоги

Зарубежные функциональные аналоги — CD4098 и CD4528: обе микросхемы того же семейства сдвоенных КМОП-одновибраторов, тоже с повторным запуском и принудительным сбросом на каждый канал, тоже с внешней RC времязадающей цепью.

См. также

Смежные микросхемы в справочнике: К561ЛА7 (логика), К561ТМ2 (D-триггеры).
