К155АГ1 — одновибратор с логическим элементом на входе


15 000 000 даташитовпоиск по параметрам · аналоги · заводские PDFНайти даташит →

Описание и применение

К155АГ1 — это одновибратор (ждущий мультивибратор), то есть узел, который в ответ на короткий запускающий фронт выдаёт один строго калиброванный импульс заданной длительности, а затем сам возвращается в исходное состояние и ждёт следующего запуска. Длительность выходного импульса определяют не сама микросхема, а внешние времязадающие элементы — резистор и конденсатор, подключаемые к соответствующим выводам; варьируя их номиналы, разработчик получал импульсы в широчайшем диапазоне — примерно от десятков наносекунд до долей секунды. В этом и состоит смысл прибора: превратить произвольный по форме и длительности входной сигнал в аккуратный прямоугольный импульс точно отмеренной ширины, доступный сразу в прямой и инверсной форме на двух комплементарных выходах.

Изюминка К155АГ1 — входной триггер Шмитта, работающий совместно с логическим элементом на входе (тем самым «логическим элементом», о котором говорит краткое описание). Благодаря гистерезису порогов схема надёжно запускается даже от медленно, плавно нарастающего напряжения — там, где обычная логика дала бы дребезг и ложные срабатывания. Несколько входов (часть — по спадающему фронту, часть — по нарастающему) позволяют собрать нужную логику запуска и стробирования без внешней обвязки. Важная особенность характера прибора: он не перезапускается — новые запускающие импульсы, пришедшие во время формирования выходного, игнорируются, пока текущий импульс не отработает до конца. Это делает длительность предсказуемой и защищает схему от «размазывания» импульса при частом или зашумлённом запуске.

По схемотехнике это классическая ТТЛ-микросхема из знаменитой серии К155 — советского функционального аналога американского семейства 7400. Прямым зарубежным прототипом К155АГ1 служит SN74121 фирмы Texas Instruments: наши инженеры воспроизвели её цоколёвку и логику работы, обеспечив совместимость по уровням и питанию 5 В с остальной ТТЛ-логикой. Как и весь ряд К155, прибор рассчитан на работу в обычной цифровой аппаратуре без экзотических требований к питанию и согласованию.

Применяли К155АГ1 там, где нужно из события сделать импульс точной длины: формирователи и нормализаторы импульсов, схемы задержки и растяжки коротких сигналов, устранение дребезга контактов кнопок и реле, ждущая развёртка, тактовые и стробирующие цепи, делители и генераторы одиночных импульсов в измерительной технике, автоматике и вычислительных устройствах. Микросхема была одним из рабочих «кирпичиков» отечественной цифровой электроники 70-80-х годов и входила в стандартный арсенал разработчика наряду с логическими вентилями и триггерами той же серии — недорогое, предсказуемое и универсальное решение для задач, где важна именно калиброванная длительность импульса.

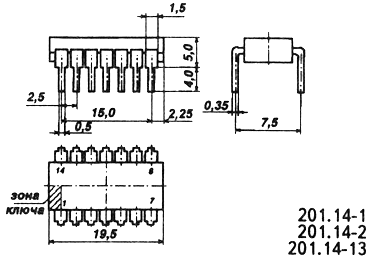

Корпус ИМС К155АГ1

Корпус 201.14-1

Условное графическое обозначение ИМС К155АГ1

УГО К155АГ1
  • 1 — выход
  • 2, 8, 12, 13 — свободные
  • 3, 4, 5 — входы
  • 6 — выход
  • 7 — общий
  • 9, 10, 11 — для подключения времязадающей цепи
  • 14 — напряжение питания

Электрические параметры

1Номинальное напряжение питания5 В ± 5 %
2Выходное напряжение низкого уровня≤ 0,4 В
3Выходное напряжение высокого уровня≥ 2,4 В
4Напряжение на антизвонном диоде≥ −1,5 В
5Входной ток низкого уровня
— по выводам 3, 4
— по выводу 5

≤ −1,6 мА
≤ −3,3 мА
6Входной ток высокого уровня
— по выводам 3, 4
— по выводу 5

≤ 0,04 мА
≤ 0,08 мА
7Входной пробивной ток≤ 1 мА
8Ток короткого замыкания−18...−55 мА
9Ток потребления
— при Uвх = 0
— при Uвх = 4,5 В

≤ 25 мА
≤ 40 мА
10Потребляемая статическая мощность≤ 171 мВт
11Время задержки распространения при включении
— по выводам 3, 4
— по выводу 5

≤ 80 нс
≤ 65 нс
12Время задержки распространения при выключении
— по выводам 3, 4
— по выводу 5

≤ 70 нс
≤ 55 нс

Рекомендации по применению

Значение внешнего сопротивления между выводами 11 и 14 от 1,4 кОм до 40 кОм. Максимальная ёмкость между выводами 10 и 11 не более 1000 мкФ.

Зарубежные аналоги

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2. / А. В. Нефедов. — М.: ИП РадиоСофт, 1998 г. — 640 с.: ил.

Отечественные микросхемы и зарубежные аналоги: Справочник. Перельман Б. Л., Шевелев В. И. «НТЦ Микротех», 1998 г., 376 с. — ISBN 5-85823-006-7.
