К548УН3 — усилитель для слуховых аппаратов


15 000 000 даташитовпоиск по параметрам · аналоги · заводские PDFНайти даташит →

Описание и применение

К548УН3 — специализированная аналоговая микросхема, представляющая собой законченный тракт усиления звука для миниатюрных слуховых аппаратов. Внутри одного кристалла объединены два функциональных блока: малошумящий предварительный усилитель с регулируемым коэффициентом усиления и выходной усилитель мощности, нагружаемый напрямую на миниатюрный телефон (капсюль). Общий коэффициент усиления тракта превышает 4000 (около 72 дБ), а собственные шумы, приведённые ко входу, не выходят за 1,5 мкВ в полосе 100-5000 Гц — именно низкий уровень шума критичен для слухопротезирования, где полезный сигнал с микрофона очень слаб. Максимальное выходное акустическое давление достигает 132 дБ, чего с запасом хватает для компенсации тяжёлых форм тугоухости.

Ключевая инженерная особенность микросхемы — питание от одного гальванического элемента: номинальное напряжение всего 1,3 В (с допуском ±15%) при потреблении покоя порядка 2 мА. Это делает схему нетребовательной к источнику и позволяет держать аппарат в работе на крохотной «таблеточной» батарейке. При этом К548УН3 содержит не только усилительные каскады, но и полезную «обвязку» прямо на кристалле: ограничитель уровня выходного сигнала (защищает слух пациента от резких громких звуков), регулировку тока покоя выходного каскада и вход для телефонной (индукционной) катушки с коррекцией тембра — той самой T-coil, что до сих пор используется для приёма сигнала с индукционных петель в театрах, храмах и у телефонной трубки в обход микрофона.

По функциональному назначению это микросхема слухового аппарата третьего поколения — развитие линейки К548УН, где К548УН1 был универсальным двухканальным малошумящим предусилителем для звукотехники, К548УН2 предназначался для аппаратов второго поколения, а К548УН3 стал более интегрированным решением именно для компактных заушных и внутриушных конструкций. Зарубежным функциональным аналогом принято считать LC549. Помимо основного применения микросхему нередко брали в измерительные и научно-исследовательские приборы: готовый сверхмалошумящий усилительный тракт с низковольтным питанием оказывался удобным «строительным блоком» там, где нужно было усилить слабый сигнал датчика.

Конструктивно К548УН3 выпускалась в специфическом малогабаритном корпусе 4151.12-1 массой не более одного грамма — размер и вес были продиктованы тем, что вся электроника должна была уместиться внутри корпуса слухового аппарата за ухом. В радиолюбительской среде эта микросхема получила вторую жизнь как основа множества самодельных слуховых аппаратов и чувствительных микрофонных усилителей: готовый тракт «микрофон — усиление — телефон» на одной ножке питания и минимуме навесных элементов заметно упрощал повторение конструкции, поэтому схемы «слуховой аппарат на К548УН3» широко разошлись по журналам и радиотехническим сборникам.

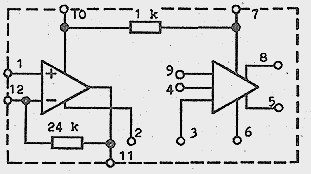

Функциональная схема К548УН3

схема функциональная
  • 1 — вход неинвертирующий
  • 2 — «земля» предусилителя
  • 3 — вход усилителя мощности
  • 4, 9, 10 — конденсатор развязки по переменному току
  • 5, 8 — выходы усилителя мощности
  • 6 — заземление усилителя мощности
  • 7 — напряжение питания Uп
  • 9 — регулировка тока покоя выходного усилителя
  • 11 — выход предусилителя
  • 12 — напряжение питания -Uп

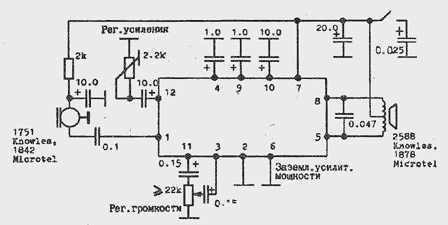

Схема применения

схема применения

Электрические параметры

1Номинальное напряжение питания1,3 В ± 15 %
2Выходное напряжение предусилителя0,2 В
3Выходное напряжение выходного усилителя0,6 В
4Напряжение шумов приведённое ко входу при f = 100...5000 Гцне более 1,5 мкВ
5Ток потребления при Uвых = 0не более 2 мА
6Общий коэффициент усиления при Rн = 600 Ом, f = 1 кГцне менее 4·103
7Коэффициент усиления предусилителя в типовой схеме включения при Rн = 20 кОм, Uвых = 0,6 В40 дБ
8Коэффициент усиления выходного усилителя при Rн = 600 Ом, f = 1 кГц50...150
9Коэффициент гармоник при Rн = 600 Ом, Uвых = 0,6 Вне более 10 %
10Верхняя граничная частота всего усилителя5 кГц
11Входное сопротивление предусилителя, выходного усилителяне менее 10 кОм

Предельно допустимые режимы эксплуатации

1Напряжение питания / кратковременное0,9...2 В / 3 В
2Входное напряжениене более 1 В
3Сопротивление нагрузкине менее 100 Ом
4Температура окружающей среды-60...+125 °C

Зарубежные аналоги

Литература

  • Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2. / А. В. Нефедов. — М.: ИП РадиоСофт, 1999 г. — 640 с.: ил.
