К155ЛА7 — это цифровая микросхема стандартной транзисторно-транзисторной логики (ТТЛ), содержащая в одном 14-выводном корпусе два независимых логических элемента 4И-НЕ. Каждый элемент имеет четыре входа и формирует на выходе логический ноль только тогда, когда на всех четырёх входах одновременно присутствует высокий уровень; во всех остальных случаях на выходе — логическая единица. Главная особенность именно этого варианта — выход с открытым коллектором: внутри микросхемы нет активной подтяжки к плюсу питания, поэтому для нормальной работы к выходу требуется внешний нагрузочный резистор, подключённый к шине питания. Такое схемотехническое решение придаёт элементу гибкость, которой лишены обычные логические вентили с двухтактным выходом.
Открытый коллектор даёт два важных практических преимущества. Во-первых, выходы нескольких элементов можно напрямую соединять на общей нагрузке, реализуя так называемое «монтажное И» (wired-AND) без дополнительных вентилей. Во-вторых, повышенный ток стока и большой коэффициент разветвления по выходу позволяют элементу управлять внешними нагрузками, которые обычной ТТЛ-логике не по силам: светодиодами и индикаторами, обмотками реле, лампами, оптронами и линиями с иным уровнем питания, чем стандартные +5 В. Именно поэтому ЛА7 часто применяли в узлах индикации, в интерфейсных и согласующих цепях, в схемах сопряжения логики с исполнительными устройствами, а также как удобный элемент объединения сигналов на общей шине.
Микросхема входит в знаменитую серию К155 — самое массовое семейство советских ТТЛ-микросхем средней степени интеграции, ставшее рабочей лошадкой цифровой аппаратуры 1970-1980-х годов. Серия К155 представляла собой отечественный функциональный аналог американского семейства 7400 (74xx) фирмы Texas Instruments, а конкретно К155ЛА7 соответствует зарубежной микросхеме SN7422 с той же структурой: два четырёхвходовых элемента И-НЕ с открытым коллектором. Совместимость по функциям и цоколёвке с импортными аналогами позволяла инженерам свободно опираться на богатую справочную литературу по 74-й серии. Эта ниша ТТЛ оказалась наиболее востребованной, поскольку удачно балансировала между быстродействием и энергопотреблением.
Выпускалась К155ЛА7 (и её вариант в керамическом корпусе КМ155ЛА7) на ведущих предприятиях советской микроэлектроники — заводах «Микрон» в Зеленограде, «Интеграл» в Минске, «Искра» в Ульяновске и других. Эти микросхемы в огромных количествах шли в вычислительную технику, измерительные приборы, автоматику, промышленную и бытовую радиоэлектронику, а также активно использовались радиолюбителями благодаря доступности, надёжности и предсказуемому поведению. И сегодня элементы серии К155 остаются классикой схемотехники, на которой выросло не одно поколение разработчиков цифровых устройств.
Корпуса

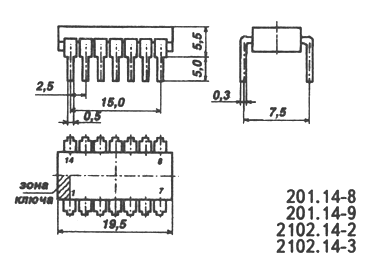

Корпус ИМС К155ЛА7Корпус ИМС КМ155ЛА7
Условное графическое обозначение
1, 2, 4, 5, 9, 10, 12, 13 — входы X1-X8
6 — выход Y1
7 — общий
8 — выход Y2
14 — напряжение питания
Электрические параметры
1
Номинальное напряжение питания
5 В ± 5 %
2
Выходное напряжение низкого уровня
не более 0,4 В
3
Выходное напряжение высокого уровня
не менее 2,4 В
4
Напряжение на антизвонном диоде
не менее -1,5 В
5
Входной ток низкого уровня
не более -1,6 мА
6
Входной ток высокого уровня
не более 0,04 мА
7
Входной пробивной ток
не более 1 мА
8
Ток короткого замыкания
-18...-70 мА
9
Ток потребления при низком уровне выходного напряжения
не более 22 мА
10
Ток потребления при высоком уровне выходного напряжения
не более 8 мА
11
Потребляемая статическая мощность на один логический элемент
