Нормализация сигнала с пояса Роговского

[Superki]

Здравствуйте!
Такое дело: нужно нормализовать сигнал с датчика тока - пояса Роговского. Понятное дело - сначала на интегратор на операционнике, а как завести его потом на АЦП контроллера, ведь контроллер воспринимает только однополярное напряжение, а тут - двухполярное.
Опыта в таких вещах не имею, направьте, пожалуйста!

[jump]

на операционниках строите двухполупериодный выпрямитель, фильтр, повторитель сигнала, делитель на резисторах (подстроечник - при необходимости), вход АЦП

[mike7815]

Superki, нет интегрировать лучше в цифре. Исключается дополнительный источник помех. Достаточно будет только буферного усилителя(он же в качестве фильтра низких частот). Обычно схема его подключения есть в даташите. Есть и АЦП со встроенным усилителем. У TI есть все необходимое. 16- 24 разряда смотреть надо.

[Superki]

Superki, нет интегрировать лучше в цифре. Исключается дополнительный источник помех. Достаточно будет только буферного усилителя(он же в качестве фильтра низких частот). Обычно схема его подключения есть в даташите. Есть и АЦП со встроенным усилителем. У TI есть все необходимое. 16- 24 разряда смотреть надо.

mike7815, я хочу использовать встроенный АЦП контроллера AVR ATMega, но он однополярный... и к тому же тут такая вещь - интегрирование будет производиться 2 раза - первый раз для того, чтобы из сигнала с пояса Роговского сделать кривую тока, а затем уже эту кривую интегрировать (уже программно) и получать действующее значение тока.

[Superki]

на операционниках строите двухполупериодный выпрямитель, фильтр, повторитель сигнала, делитель на резисторах (подстроечник - при необходимости), вход АЦП

jump, а вы имеете в виду RC-фильтр для отсечки высокочастотной составляющей? а повторитель для чего? чтобы обеспечить нужную токовую нагрузку?

[mike7815]

Superki, для использования пояса Роговского нужен большой динамический диапазон т.к. любой резкий скачок тока даст весьма и весьма большой всплеск напряжения.
Вы собираетесь мерить постоянную составляющую?

[jump]

Superki,
привел примерную схему-вектор эксперимента
повторитель (для транзисторов - эмиттерный, истоковый) - усилитель с Ku ‹+1, служит для:
- снижения влияния последующих цепей (на фильтр);
- увеличения нагрузочной способности.
RC-фильтр для выделения нужной полосы частот и выделения огибающей

[Superki]

Superki, для использования пояса Роговского нужен большой динамический диапазон т.к. любой резкий скачок тока даст весьма и весьма большой всплеск напряжения.
Вы собираетесь мерить постоянную составляющую?

mike7815, спасибо за обсуждение!
Хочу мерить переменный ток, еще и обрезанный с помощью тиристоров, то есть резкие скачки будут, но ведь после интегратора (который будет на операционнике), эти скачки "смажутся"

Superki,
привел примерную схему-вектор эксперимента
повторитель (для транзисторов - эмиттерный, истоковый) - усилитель с Ku ‹+1, служит для:
- снижения влияния последующих цепей (на фильтр);
- увеличения нагрузочной способности.
RC-фильтр для выделения нужной полосы частот и выделения огибающей

Спасибо за разъяснения.

[mike7815]

Ваш аналоговый интегратор будет врать, если пики напряжения будут вводить его в насыщение.У 24 разрядного АЦП динамический диапазон всяко выше, чем у аналогового интегратора. И аналоговая электроника требует определенного опыта. Перегнать в цифру проще. Кстати для этого можно использовать и 10 разрядное АЦП разбить только сигнал на несколько диапазонов.
Ну,я так понял постоянная составляющая может присутствовать из за несимметричного открытия тиристоров?
какой ток и с какой точностью нужно мерить?
Я бы посоветовал не пользоваться поясом Роговского вообще. может подойдет датчик Холла с компенсационной обмоткой?

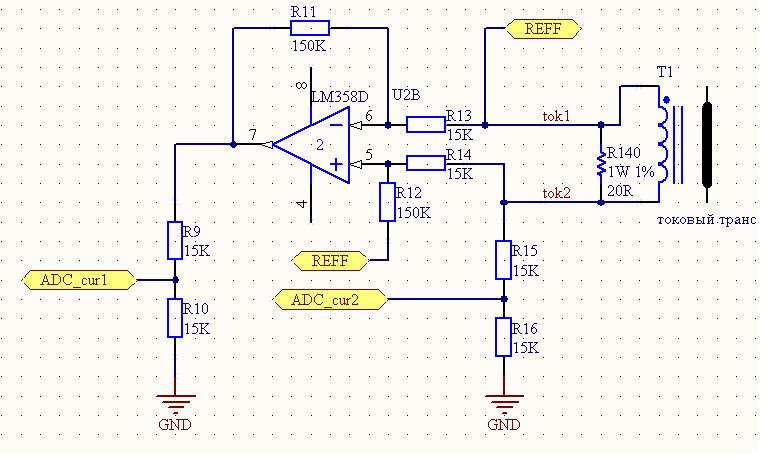

Ну и отвечу на вопрос топика. я обычно делаю "подвешенную" землю. К сигналу прибавляю reff/2. Динамический диапазон уменьшается, чем в случае выпрямителя, но так все равно лучше )) Вот например так (REFF опорное напряжение АЦП, ADC_cur1 , ADC_cur2- на АЦП.)

[mike7815]

такой изврат т.к. вторая половина операционника была уже занята, а два было уже роскошь.
