Замена входного формирователя цифровой шкалы
15.06.2023, 01:35
|
|
|
Прописка
Регистрация: 03.04.2007
Адрес: Сочи
Сообщений: 257
Сказал спасибо: 7
Сказали Спасибо 39 раз(а) в 25 сообщении(ях)
|
Замена входного формирователя цифровой шкалы

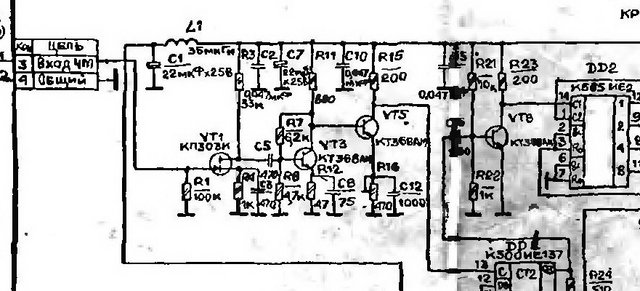

Можно ли эту часть входного усилителя- формирователя с тремя транзисторами

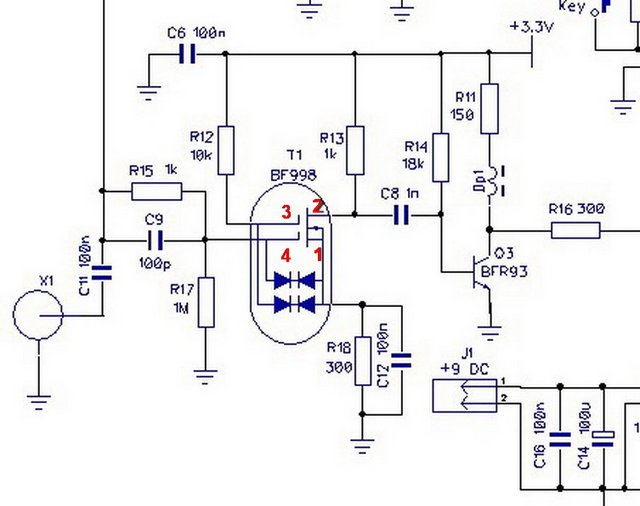

заменить на эту, на 2-х транзисторах
Последний раз редактировалось Falconist; 15.06.2023 в 10:06.
|
|
|
|
|
15.06.2023, 08:44
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 12.02.2013
Адрес: На болотах
Сообщений: 1,163
Сказал спасибо: 46
Сказали Спасибо 315 раз(а) в 244 сообщении(ях)
|
Re: входной узел ц.шкалы
Да меняйте конечно, потом расскажете.
|
|
|
|
|
Эти 2 пользователя(ей) сказали Спасибо dgrishin за это сообщение:
|
|
|
|
15.06.2023, 11:14
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 20.03.2007
Адрес: "Братское кольцо враждебности", т.е. ближайшее заМКАДье.
Сообщений: 7,459
Сказал спасибо: 3,227
Сказали Спасибо 3,513 раз(а) в 2,394 сообщении(ях)
|
Re: Замена входного формирователя цифровой шкалы
Сравнить описания обеих схем по уровням входного и выходного сигналов и по уровню постоянки на выходе (см. порог серии 500/MC100)?
__________________
Экзорцист 40-го уровня.
|
|
|
|
|
Эти 2 пользователя(ей) сказали Спасибо ForcePoint за это сообщение:
|
|
|
|
15.06.2023, 15:49
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.06.2007
Адрес: Минск, Беларусь
Сообщений: 8,776
Сказал спасибо: 910
Сказали Спасибо 4,507 раз(а) в 3,195 сообщении(ях)
|
Re: Замена входного формирователя цифровой шкалы
transford,
моё мнение - не потянет. У биполярного транзистора крутизна выше. Т.е. усиление второго усилителя будет ниже.
А вообще гадать и экспериментировать не современно. Эти схемы легко посчитаются в LTspice. Все элементы есть.
Последний раз редактировалось bordodynov; 15.06.2023 в 16:43.
|
|
|
|
|
Эти 2 пользователя(ей) сказали Спасибо bordodynov за это сообщение:
|
|
|
|
15.06.2023, 15:59
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 12.02.2013
Адрес: На болотах
Сообщений: 1,163
Сказал спасибо: 46
Сказали Спасибо 315 раз(а) в 244 сообщении(ях)
|
Re: Замена входного формирователя цифровой шкалы
BFR93 это вообще СВЧ транзистор и с надо быть очень осторожным
Там схема ОЭ + индуктивность в коллекторе (угадайте какая) можно сильно огорчиться. А усиление у него небольное (в СВЧ по другому никак)
|
|
|
|
|
Сказали "Спасибо" dgrishin
|
|
|
|
15.06.2023, 17:21
|
|
|
Прописка
Регистрация: 03.04.2007
Адрес: Сочи
Сообщений: 257
Сказал спасибо: 7
Сказали Спасибо 39 раз(а) в 25 сообщении(ях)
|
Re: Замена входного формирователя цифровой шкалы
Наверное просто поменяю КП103 на BF998 и всё.
Нравится мне КП303. Они в осциллографах чудили если был хоть какой то ремонт этих узлов.
|
|
|
|
|
|
15.06.2023, 17:24
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.06.2007
Адрес: Минск, Беларусь
Сообщений: 8,776
Сказал спасибо: 910
Сказали Спасибо 4,507 раз(а) в 3,195 сообщении(ях)
|
Re: Замена входного формирователя цифровой шкалы
Согласен с предыдущим товарищем dgrishin. Я обычно ставлю в базу и (или) в коллектор низкоомные резисторы от ВЧ генерации.
Посмотрите, что я насчитал:
Сообщение от bordodynov
|
|
.
|
|
|
|
|
|
Сказали "Спасибо" bordodynov
|
|
|
|
15.06.2023, 17:56
|
|
|
Прописка
Регистрация: 03.04.2007
Адрес: Сочи
Сообщений: 257
Сказал спасибо: 7
Сказали Спасибо 39 раз(а) в 25 сообщении(ях)
|
Re: Замена входного формирователя цифровой шкалы
А для питания 5в расчёт какой? И индуктивность дросселя 1 mh?
|
|
|
|
|
|
15.06.2023, 18:02
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 12.02.2013
Адрес: На болотах
Сообщений: 1,163
Сказал спасибо: 46
Сказали Спасибо 315 раз(а) в 244 сообщении(ях)
|
Re: Замена входного формирователя цифровой шкалы
|
Сообщение от transford
|
Наверное просто поменяю КП103 на BF998 и всё.
Нравится мне КП303. Они в осциллографах чудили если был хоть какой то ремонт этих узлов.
|
Может быть уже пора сказать какое д.б. усиление и какой диапазон частот?
Последний раз редактировалось dgrishin; 15.06.2023 в 18:16.
|
|
|
|
|
|
15.06.2023, 18:19
|
|
|
Прописка
Регистрация: 03.04.2007
Адрес: Сочи
Сообщений: 257
Сказал спасибо: 7
Сказали Спасибо 39 раз(а) в 25 сообщении(ях)
|
Re: Замена входного формирователя цифровой шкалы
Какое усиление- не знаю, не нашел документации на КР1508ХЛ5.
Только всего одну схему где её применяли- "Романтика 50РУ-122С"
задача простая, не создавая никакого влияния на гетеродин приёмника измерить его частоту, диапазон FM.
|
|
|
|
|
