Поиск аналога микросборки 04УП034Б (осциллограф с1-127)

[александрит]

Здравствуйте. Прошу подсказать какие основные параметры нужно взять во внимание при поиске аналога, в данном случае этих сверхвысокочастотных транзисторов VТ1- VТ9. Это выходная микросборка усилителя вертикального отклонения. Вышли из строя VT1, VT2 ,у VT9 я сам .не заметив, оборвал контактный волосок. Есть желание переделать её на smd компонентах.
IК max - максимально допустимый постоянный ток коллектора транзистора.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора.
• h21Э - статический коэффициент передачи тока биполярного транзистора.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора.
• f гр - граничная частота коэффициента передачи тока.
• КШ - коэффициент шума транзистора.
• СК - емкость коллекторного перехода.
• СЭ - емкость коллекторного перехода.
• ТП max - максимально допустимая температура перехода.
• Т max - максимально допустимая температура окружающей среды.

[mike-y-k]

У Вас есть список деталей. Проведите анализ и получите характеристики сборки в симуляторе (темы на форуме есть и Вам там помогут).
По результатам можно уже перейти к поиску аналогов…

Тут более качественная внутренняя схема…

[zoog]

• IК. И. max - скорей всего неактуален, но лучше убедиться
• UКЭR max - аналогично, там же не высоковольтный усилитель?
• UКЭ0 max - то же
• UКБ0 max - туда же
• UЭБ0 max - неактуально
• РК max - да
• h21Э - чисто убедиться, что отличие не в 3..5 раз
• UКЭ нас. - нет
• IКБО- нет
• IЭБО- нет
• f гр - в 1ю очередь
• КШ - да
• СК - в 0ю очередь
• СЭ - в 4ю очередь
• ТП max - нет
• Т max - нет

Т9 очевидно низкочастотный, пойдёт любой

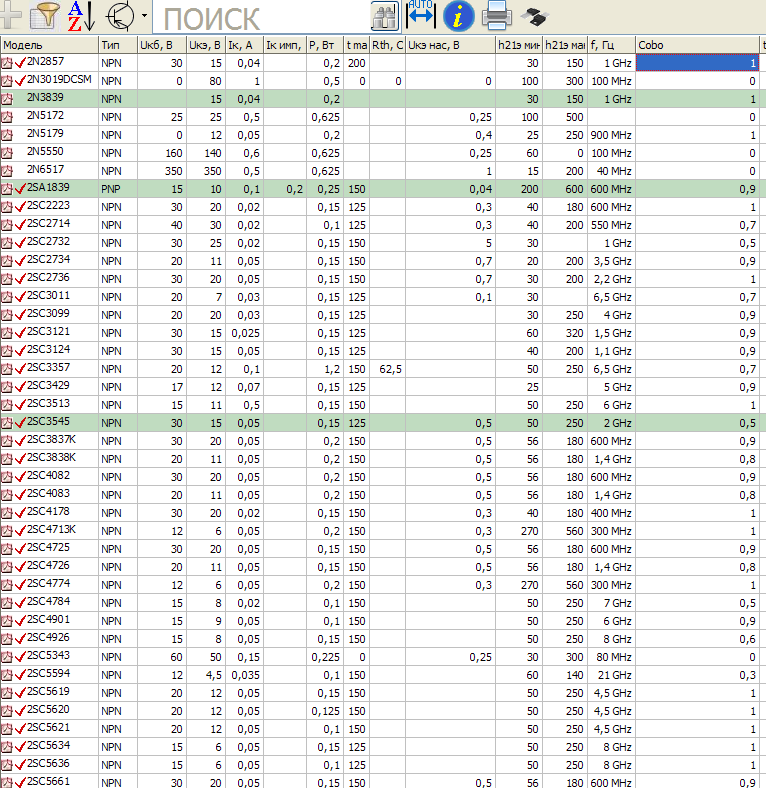

Вот с помощью этого локально или в параметрическом поиске хороших магазинов ищутся транзисторы, удовлетворяющие критериям.

[александрит]

Вот с помощью этого

Прошу прощения, ссылка не открывается. Хотелось бы взглянуть.

[welcome61]

Хотелось бы взглянуть.

Через VPN......

[zoog]

ссылка не открывается

На рутрекере поищите RCDB - это база данных на (Транзисторы (BT, MOSFET, IGBT), диоды, стабилитроны), весит 11ГБ, для 1го раза избыточно) но удобно)

[mike-y-k]

zoog, таки сразу бы дали Вашу же ссылку из того топика на rutracker на Ваш Яндекс диск и все обошлось бы без VPN…
Чтоб быстрее https://yadi.sk/d/qxJrP35i6N0I5A?w=1
2 https://yadi.sk/d/Fq9T9RMUyouQMw?w=1

[tim1960]

Коллеги, а как воспользоваться этой базой? Скачал, получил 6 файлов с расширением .bin. Что с ними делать дальше, подскажите, пожалуйста.
Daemom Tool, который рекомендуют как возможный вариант для открытия, есть, но как им воспользоваться - не понимаю ! Пните в нужную сторону, если можно - по пунктам.

P.S. Разобрался самостоятельно!

[zoog]

tim1960, я на ЯД закидывал только большие файлы, уж не помню, почему)
https://www42.zippyshare.com/v/mgYuXX58/file.html

[александрит]

zoog
Спасибо. Я уже скачал и установил. Сижу капаюсь. Не пойму что то, знаки после запятой бракует. Ну ладно я приспособился, в общем всё понятно.
