Про PPL595/U 36W
15.09.2022, 13:03
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 16.01.2009
Сообщений: 2,495
Сказал спасибо: 0
Сказали Спасибо 1,428 раз(а) в 572 сообщении(ях)
|
Про PPL595/U 36W

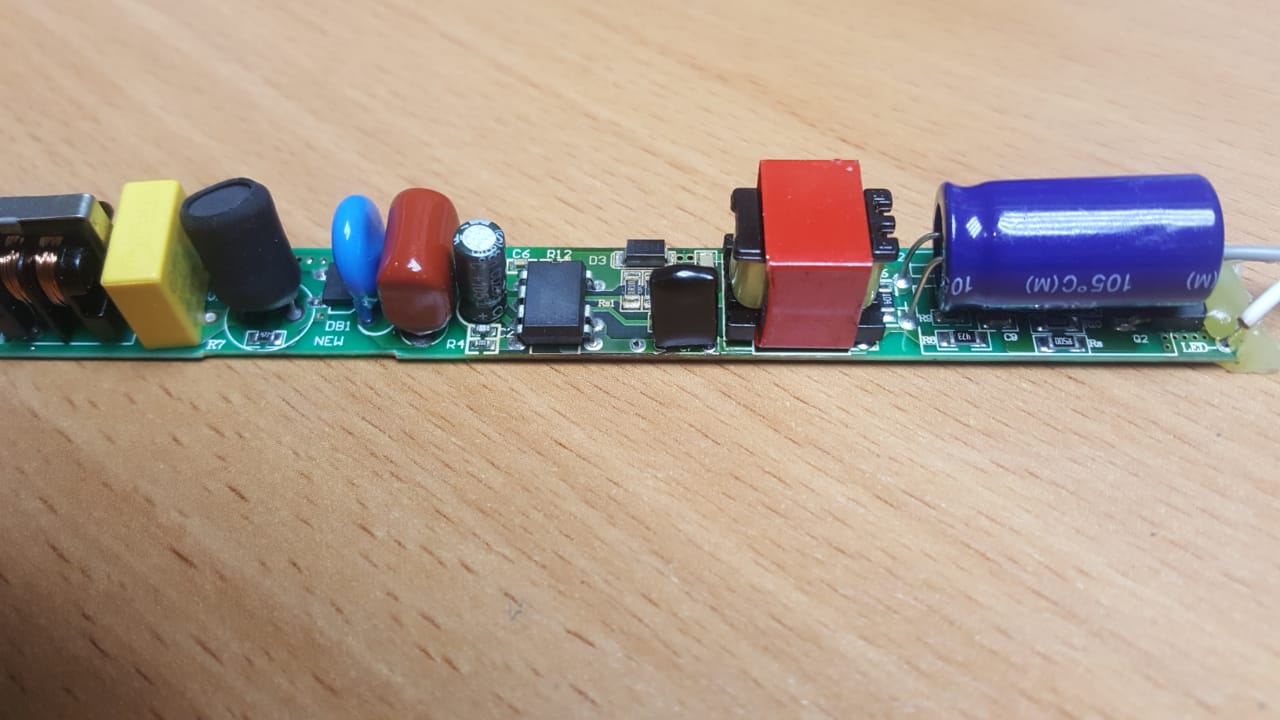

проработал растровый светильник пол года и сдох, сняли диоды все рабочие отключил БП  тоже не понятно работает но на выходе не 90-100, а 9-10 вольт. Я понимаю, что стоимость этого бпэ меньше стоимости элементов подлежащих замене. Только нет в продаже как то вот кончились ХЗ когда появятся  вопрос кто нибудь (а вдруг) ковырял может схема какая нить есть а? С начала всё просто казалось, а начал разбираться всё без трансформаторно. на выходе стоит какая-то мелкосхема похожа на драйвер LCD.может у когонить есть уже опыт в починке этих девайсов (с позволения сказать)
|
|
|
|
|
15.09.2022, 13:52
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 20.03.2007
Адрес: "Братское кольцо враждебности", т.е. ближайшее заМКАДье.
Сообщений: 7,458
Сказал спасибо: 3,227
Сказали Спасибо 3,511 раз(а) в 2,392 сообщении(ях)
|
Re: Про PPL595/U 36W
Сообщение от bocem
|
|
на выходе стоит какая-то мелкосхема похожа на драйвер
|
Скорее всего - это дополнительный стабилизатор тока. Там ещё транзистор должен ею управляться.
На работе была информация по такой штуке. Если не к спеху - на следующей неделе поищу.
__________________
Экзорцист 40-го уровня.
|
|
|
|
|
|
15.09.2022, 14:11
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 16.01.2009
Сообщений: 2,495
Сказал спасибо: 0
Сказали Спасибо 1,428 раз(а) в 572 сообщении(ях)
|
Re: Про PPL595/U 36W
да-да транзистор есть вот он PTD11N20C
|
|
|
|
|
|
15.09.2022, 15:46
|
|
|
Модератор
Регистрация: 04.08.2010
Адрес: Москва СЗАО/МО
Сообщений: 12,282
Сказал спасибо: 11,860
Сказали Спасибо 4,159 раз(а) в 3,177 сообщении(ях)
|
Re: Про PPL595/U 36W
Таки все перед глазами - схему с него срисовать ну несколько часов…
Поискать DS на все чипы
Функция трансформатора?
Состояние емкостей?
Схема подключения LED не помешает…
__________________
rtfm forever должно быть основой для каждого. Альтернатива грустна, поскольку метод слепого щенка успешно работает при весьма малом числе вариантов…
|
|
|
|
|
|
16.09.2022, 10:10
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 16.01.2009
Сообщений: 2,495
Сказал спасибо: 0
Сказали Спасибо 1,428 раз(а) в 572 сообщении(ях)
|
Re: Про PPL595/U 36W
Нашел что значит JWC7 это типа JW1221A на неё есть DS если кому понадобится здесь есть. Есть подозрение, что она то и умерла но это не точно, завтра принесу бп, что делал на Кетайском лабораторнике RD6006 проверю
Принёс ЛБП первым делом проверил диоды есть и току жрут и вовсе не горят есть которые горят и напряжение садят. Короче дешевле разобрать на запчасти для других, что выйдут из строя, а чинить покупая или из загашника не стоит
В общим буду ремонтировать когда ещё пару дохлых принесут, а так нуего!
Последний раз редактировалось mike-y-k; 16.09.2022 в 12:14.
Причина: 6.6
|
|
|
|
|
|
16.09.2022, 12:15
|
|
|
Модератор
Регистрация: 04.08.2010
Адрес: Москва СЗАО/МО
Сообщений: 12,282
Сказал спасибо: 11,860
Сказали Спасибо 4,159 раз(а) в 3,177 сообщении(ях)
|
Re: Про PPL595/U 36W
bocem, Вы бы таки схему набросали, может кому еще поможет…
__________________
rtfm forever должно быть основой для каждого. Альтернатива грустна, поскольку метод слепого щенка успешно работает при весьма малом числе вариантов…
|
|
|
|
|
|
16.09.2022, 15:41
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 16.01.2009
Сообщений: 2,495
Сказал спасибо: 0
Сказали Спасибо 1,428 раз(а) в 572 сообщении(ях)
|
Re: Про PPL595/U 36W
Ну вот нарисовал на скорую руку дроссель не померил
|
|
|
|
|
|
16.09.2022, 15:47
|
|
|
Модератор
Регистрация: 04.08.2010
Адрес: Москва СЗАО/МО
Сообщений: 12,282
Сказал спасибо: 11,860
Сказали Спасибо 4,159 раз(а) в 3,177 сообщении(ях)
|
Re: Про PPL595/U 36W
bocem, осталось добавить про соединение светодиодов - число последовательно и наличие параллельных веток или сборок…
__________________
rtfm forever должно быть основой для каждого. Альтернатива грустна, поскольку метод слепого щенка успешно работает при весьма малом числе вариантов…
|
|
|
|
|
|
19.09.2022, 16:51
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 16.01.2009
Сообщений: 2,495
Сказал спасибо: 0
Сказали Спасибо 1,428 раз(а) в 572 сообщении(ях)
|
Re: Про PPL595/U 36W
4 планки последовательно соединённые по 28 диодов. По 4 в параллель 7групп на одной планке.
|
|
|
|
|
|
19.09.2022, 17:20
|
|
|
Модератор
Регистрация: 04.08.2010
Адрес: Москва СЗАО/МО
Сообщений: 12,282
Сказал спасибо: 11,860
Сказали Спасибо 4,159 раз(а) в 3,177 сообщении(ях)
|
Re: Про PPL595/U 36W
bocem, итого одна планка из 4-х (1/4 тока) состоит из 7 последовательных групп по 4 параллельных диода?
Если так, то там оценочно получается 3*7≈21V падения
Если же там 28 штук последовательно и 4 таких цепочки, то оценочно получается 3*28≈84V падения на каждую планку…
Схема для обеспечения работы отрасли - при обрыве в одной из цепочек ток скачкообразно растет и может спокойно спровоцировать каскадное выгорание остальных при токе единичного близкого или равного рабочему…
Сколько переделал осветителей с параллельным включением на многоканальное…
В результате все работают в оптимальных условиях с MTBF не меньше, чем у хороших светодиодов, некоторые просто переделывал на пониженное напряжение питания…
Становились дороже на стадии покупки, но в несколько раз дешевле в суммарной стоимости владения…
Мертвых ламп/светильников из-за такого выхода из строя при живых контроллерах накопилось достаточно, так что операция еще и утилизацию мусора позволяет произвести…
