ЛАТР с гальванической развязкой.
17.09.2019, 16:11
|
|
|
Прописка
Регистрация: 24.07.2006
Сообщений: 259
Сказал спасибо: 80
Сказали Спасибо 21 раз(а) в 10 сообщении(ях)
|
ЛАТР с гальванической развязкой.

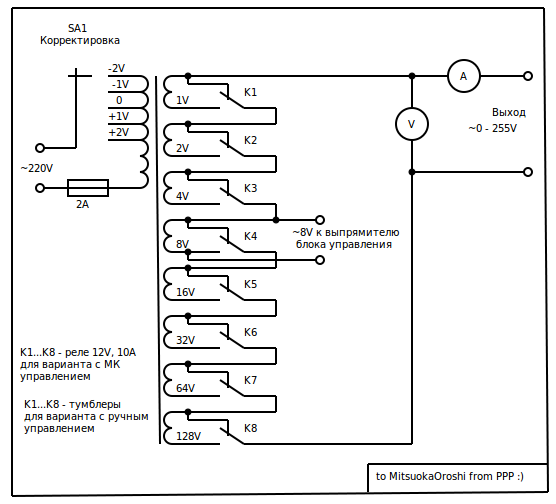

Хочу собрать латр. Попалась на просторах интересная схема, решил повторить. Был найден большой транс со старого лампового цветного телевизора, все обмотки удалены, кроме сетевых, и намотаны согласно схеме. Схема позволяет регулировать напряжение от 1 в до 255.
Хочу к нему добавить китайский релейный модуль на восемь релюшек - https://ru.aliexpress.com/item/32649...chweb201603_52
И ещё что добавить желательно готовое в исполнении что бы можно было регулировать напряжение
желательно энкодером?
Последний раз редактировалось urecs2; 17.09.2019 в 16:16.
|
|
|
|
|
17.09.2019, 16:32
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 08.02.2005
Адрес: Минск, Беларусь
Сообщений: 8,921
Сказал спасибо: 3,110
Сказали Спасибо 3,030 раз(а) в 2,258 сообщении(ях)
|
Re: ЛАТР с гальванической развязкой.
Сообщение от urecs2
|
|
Хочу собрать латр
|
Вам нужно выбросить все вторички, т.к. то, что Вы нарисовали - самый обычный трансформатор. Вернее, ЛРТР.
|
|
|
|
|
17.09.2019, 17:14
|
|
|
Гуру портала
Регистрация: 26.01.2007
Адрес: Дивное, Россия
Сообщений: 15,300
Сказал спасибо: 7,690
Сказали Спасибо 19,025 раз(а) в 6,619 сообщении(ях)
|
Re: ЛАТР с гальванической развязкой.
Из нереализованного.
__________________
Любое утверждение верно, включая и это.
|
|
|
|
|
|
17.09.2019, 17:32
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 08.02.2005
Адрес: Минск, Беларусь
Сообщений: 8,921
Сказал спасибо: 3,110
Сказали Спасибо 3,030 раз(а) в 2,258 сообщении(ях)
|
Re: ЛАТР с гальванической развязкой.
|
Сообщение от VladimirIvan
|
|
Из нереализованного
|
Как по мне - по лишнему контакту реле идет к каждой обмотке.
В двуполярном выпрямителе нет подключения к земле - нужно во внешней схеме озаботиться виртуальной.
|
|
|
|
|
|
17.09.2019, 17:50
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 27.02.2012
Сообщений: 5,796
Сказал спасибо: 827
Сказали Спасибо 2,084 раз(а) в 1,494 сообщении(ях)
|
Re: ЛАТР с гальванической развязкой.
|
Сообщение от urecs2
|
Хочу собрать латр. Попалась на просторах интересная схема, решил повторить. Был найден большой транс со старого лампового цветного телевизора, все обмотки удалены, кроме сетевых, и намотаны согласно схеме. Схема позволяет регулировать напряжение от 1 в до 255.
Хочу к нему добавить китайский релейный модуль на восемь релюшек - https://ru.aliexpress.com/item/32649...chweb201603_52
И ещё что добавить желательно готовое в исполнении что бы можно было регулировать напряжение
желательно энкодером? Вложение 145431
|
Я мотал вручную такой автотрансформатор на мощном торе. Потом делал так же как у вас управление обмотками блоками реле. Покупные. Но без всяких примочек к реле. Просто чистые 8 реле с мощными контактами. Собирал еще плату управления. С подключением на LPT порт компа. Управление шло через модель LPT порта в программе протэус. Двоичным кодом выводилось нужное напряжение. Есть у меня эта схема в программе Мультисим. Хотите скину
вам ее. Просто посмотрите как выводиться напр. от 1-255в. Cобирал это все для работы. Стоял простенький комп с программой протэус. В протэусе схема на контроллере управления режимами
вывода нужных напряжений по времени. Кстати контакты реле если вы будете делать переключение обмотками под нагрузкой искрят. Надо обязательно ставить цепочки искро гашения.
У меня стояли эти цепочки. Но нагрузку в момент перехода на другое напряжение отключали.
__________________
С Уважением Александр Владимирович
г. Москва
Последний раз редактировалось цифровик; 17.09.2019 в 18:03.
|
|
|
|
|
|
17.09.2019, 18:50
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 27.02.2012
Сообщений: 5,796
Сказал спасибо: 827
Сказали Спасибо 2,084 раз(а) в 1,494 сообщении(ях)
|
Re: ЛАТР с гальванической развязкой.
Вот схема. Певичная обмотка одна на торе. В программе набраны на одиночных трансах с одной вторичной. И восемь обмоток выходных с реле по управлению логическими уровнями ТТЛ. Все. С разъема принтера компа (LPT) поступает двоичный параллельный код нужного напряжения по установки. Реле мгновенно переключают эту комбинацию.
__________________
С Уважением Александр Владимирович
г. Москва
|
|
|
|
|
Сказали "Спасибо" цифровик
|
|
|
|
17.09.2019, 19:04
|
|
|
Прописка
Регистрация: 24.07.2006
Сообщений: 259
Сказал спасибо: 80
Сказали Спасибо 21 раз(а) в 10 сообщении(ях)
|
Re: ЛАТР с гальванической развязкой.
Я хочу крутилочкой энкодером, можно говорят на ардуино, но я прошивки писать не умею, может есть готовый китайский модуль для таких целей? Или пусть будет ардуино , только прошивку мне напишите и разжуйте что и куда подключать.
|
|
|
|
|
|
17.09.2019, 20:02
|
|
|
Заблокирован
Регистрация: 16.05.2015
Адрес: Болгария
Сообщений: 1,464
Сказал спасибо: 287
Сказали Спасибо 1,122 раз(а) в 540 сообщении(ях)
|
Re: ЛАТР с гальванической развязкой.
Есть такие ключики
Правда схему не могу вообразить
Последний раз редактировалось OakRidge; 17.09.2019 в 20:11.
|
|
|
|
|
|
17.09.2019, 20:28
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 29.10.2006
Адрес: СВАО
Сообщений: 3,425
Сказал спасибо: 531
Сказали Спасибо 1,412 раз(а) в 765 сообщении(ях)
|
Re: ЛАТР с гальванической развязкой.
|
Сообщение от VladimirIvan
|
|
Из нереализованного
|
Из реализованного.
|
|
|
|
|
|
17.09.2019, 21:26
|
|
|
Заблокирован
Регистрация: 16.03.2005
Сообщений: 5,879
Сказал спасибо: 559
Сказали Спасибо 9,140 раз(а) в 2,883 сообщении(ях)
|
Re: ЛАТР с гальванической развязкой.
Рядышком одинаковые розетки на разные напряжения, это внушает...
|
|
|
|
|
Сказали "Спасибо" verdana
|
|
|
