Измерение малого тока

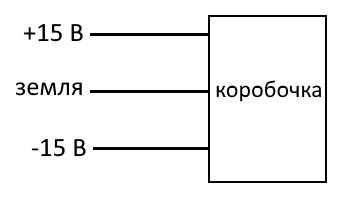

Стоит задача замера тока потребления на двух линиях питания +15 В и -15 В. Примерная величина тока равна 45 мА.
Возможно ли замерить такой небольшой ток микросхемой MAX4372? и какие примерно сопротивления токового шунта необходимы, при условии считывания значений с усилителя токового шунта отладочной платой STM32F4DISCOVERY?
Заранее спасибо за помощь!
|
|
|
|
|
17.09.2017, 14:00
|
#2
|
|
Гуру портала
Регистрация: 17.07.2010
Адрес: мурмурляндия
Сообщений: 11,134
Сказал спасибо: 202
Сказали Спасибо 3,285 раз(а) в 2,151 сообщении(ях)
|
Re: Измерение малого тока
Сообщение от ZelenecUL
|
|
и какие примерно сопротивления токового шунта необходимы
|
закон ома не проходил чтоль????
в описании микросхемы есть расчеты в зависимости от тока.
там даже есть таблица с номиналами, чтоб не считать - чо еще тебе надо то??? уже все разжевано!!!
__________________
кагмаподэ магмаподэ
Последний раз редактировалось индюк; 17.09.2017 в 14:02.
|
|
|
|
|
|
17.09.2017, 14:04
|
#3
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 20.06.2006
Адрес: Украина, Запорожье
Сообщений: 8,011
Сказал спасибо: 0
Сказали Спасибо 4,955 раз(а) в 2,379 сообщении(ях)
|
Re: Измерение малого тока
|
Сообщение от ZelenecUL
|
|
на двух линиях питания +15 В и -15 В
|
двуполярное или однополярное?
|
|
|
|
|
|
17.09.2017, 15:56
|
#4
|
|
Модератор
Регистрация: 04.08.2010
Адрес: Москва СЗАО/МО
Сообщений: 12,285
Сказал спасибо: 11,860
Сказали Спасибо 4,159 раз(а) в 3,177 сообщении(ях)
|
Re: Измерение малого тока
ZelenecUL, а каковы параметры самого измерения?
Разрешение, точность, частота,…
Для таких измерений интегральные датчики тока и соответствующие ADC дают очень неплохие результаты.
При 16-битном ADC и максимуме 1A у датчика - получаем 15mkA вес единицы в младшем разряде. При использовании соответствующего усилителя и смещения - диапазон можно довести до 0.1mkA в младшем разряде.
__________________
rtfm forever должно быть основой для каждого. Альтернатива грустна, поскольку метод слепого щенка успешно работает при весьма малом числе вариантов…
|
|
|
|
|
Сказали "Спасибо" mike-y-k
|
|
|
|
17.09.2017, 16:16
|
#5
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 20.03.2007
Адрес: "Братское кольцо враждебности", т.е. ближайшее заМКАДье.
Сообщений: 7,458
Сказал спасибо: 3,227
Сказали Спасибо 3,512 раз(а) в 2,393 сообщении(ях)
|
Re: Измерение малого тока
|
Сообщение от mike-y-k
|
|
При 16-битном ADC и максимуме 1A у датчика - получаем 15mkA вес единицы в младшем разряде. При использовании соответствующего усилителя и смещения - диапазон можно довести до 0.1mkA в младшем разряде.
|
Куда Вы так скачете? ТС не может соотнести в документации на ИМС таблицу 1 со строкой "Gain" в таблице "Electrical Characteristics"...
__________________
Экзорцист 40-го уровня.
|
|
|
|
|
|
17.09.2017, 17:37
|
#6
|
|
Модератор
Регистрация: 04.08.2010
Адрес: Москва СЗАО/МО
Сообщений: 12,285
Сказал спасибо: 11,860
Сказали Спасибо 4,159 раз(а) в 3,177 сообщении(ях)
|
Re: Измерение малого тока
ForcePoint, не у всех сразу всплывает I=U/R. Иногда есть и неуверенность при планировании использования неизвестного…
ZelenecUL, можно поискать интегрированные измерители на эффекте Холла с цифровым выходом. Вроде как встречал в анонсах…
__________________
rtfm forever должно быть основой для каждого. Альтернатива грустна, поскольку метод слепого щенка успешно работает при весьма малом числе вариантов…
|
|
|
|
|
|
18.09.2017, 07:19
|
#7
|
|
Прохожий
Регистрация: 17.09.2017
Сообщений: 7
Сказал спасибо: 4
Сказали Спасибо 0 раз(а) в 0 сообщении(ях)
|
Re: Измерение малого тока
mike-y-k, спасибо, разобрался как это работает.
И возник другой вопрос, max4372 можно же поставить и на +15В и на -15В или на -15В надо что то другое?
|
|
|
|
|
|
18.09.2017, 11:55
|
#8
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 20.03.2007
Адрес: "Братское кольцо враждебности", т.е. ближайшее заМКАДье.
Сообщений: 7,458
Сказал спасибо: 3,227
Сказали Спасибо 3,512 раз(а) в 2,393 сообщении(ях)
|
Re: Измерение малого тока
|
Сообщение от ZelenecUL
|
|
на -15В надо что то другое?
|
Да, другое. ЕМНИП - подавляющее большинство таких ИМС "заточено" под измерение в плюсовом проводе. И в зависимости от требований (кроме номинального тока - пока ничего).
Как вариант - воспроизвести эту классическую схему
(см. также каскад на A1 в схеме MAX4372) с соответствующим выюором ОУ, заменой проводимости транзистора на p-n-p и токовым зеркалом на p-n-p транзисторах между эмиттером и R3 для сдвига уровня в "плюсовую" область для подачи на АЦП и пр.
__________________
Экзорцист 40-го уровня.
Последний раз редактировалось ForcePoint; 18.09.2017 в 13:02.
Причина: Дополнил третье предложение.
|
|
|
|
|
Сказали "Спасибо" ForcePoint
|
|
|
|
18.09.2017, 15:00
|
#9
|
|
Прохожий
Регистрация: 17.09.2017
Сообщений: 7
Сказал спасибо: 4
Сказали Спасибо 0 раз(а) в 0 сообщении(ях)
|
Re: Измерение малого тока
Ещё на руках есть токовый монитор INA200AIDGKT. Пытаюсь вкурить даташит.
На основе INA200 получается можно померить ток и на +15В и на -15В. И схема включения будет одинакова в обоих случаях. Или я снова что то не так понял.
|
|
|
|
|
|
18.09.2017, 15:12
|
#10
|
|
Вид на жительство
Регистрация: 29.03.2009
Адрес: Бровары, Украина
Сообщений: 325
Сказал спасибо: 1,486
Сказали Спасибо 82 раз(а) в 46 сообщении(ях)
|
Re: Измерение малого тока
Взгляните, как человек сделал в этом блоке питания, может подойдет
|
|
|
|
|
Сказали "Спасибо" -vitalik-
|
|
|
