Вопрос по ARES

putmannn · 24.02.2015, 22:58

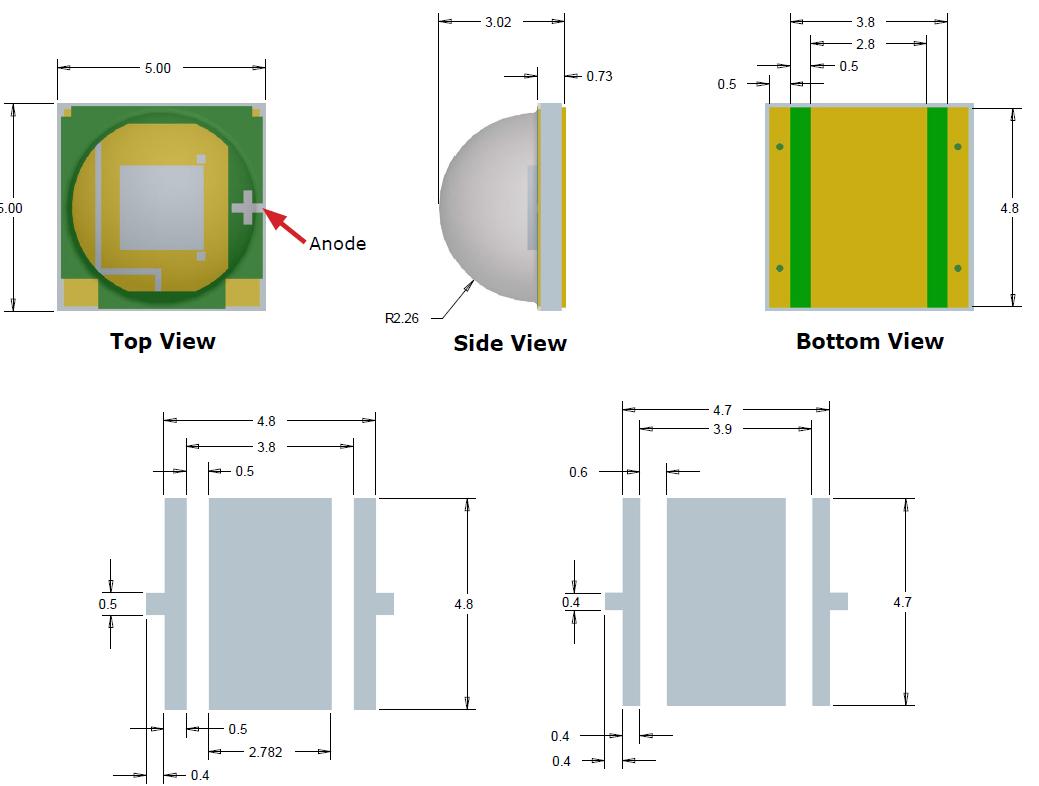

Здравствуйте, никак не могу разобраться как нарисовать подложку светодиода XM-L, т.е. как нарисовать многоугольные пины ?
Спасибо.

Halex07 · 25.02.2015, 01:35

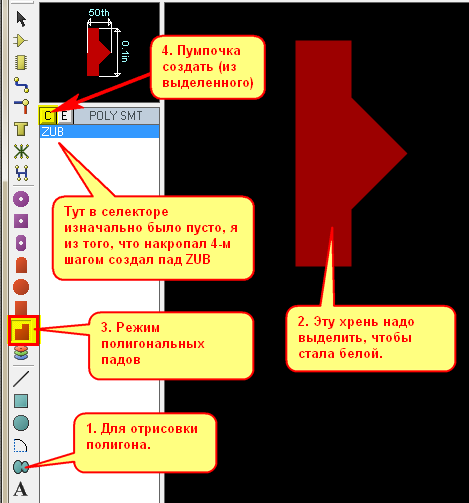

putmannn, в графике есть полигон он же 2D Graphic closed Mode. В нем рисуете нужный замкнутый контур в слое меди Top Copper. Затем заходите в его свойства снимаете галку Follow Global напротив Width и уменьшаете толщину обводки до нужной. Там же выбираете заливку Fill Style -› Solid.
Теперь всю эту байду надо выделить, чтоб стала белой. Включаете режим полигональных пинов, давите вверху селектора С и именуете свой пад на инглише, выбираете Update Default после чего он поселяется в селекторе навечно, пока не удалите его через правую кнопку грызуна.

putmannn · 25.02.2015, 18:53

Halex07, большущее спасибо за такой подробный ответ !

putmannn · 26.02.2015, 19:37

Как стереть ненужную линию в ARES ?
Обвёл красным, с другой стороны стёр в фотошопе.
Если стереть нельзя, то как нарисовать без этих линий ?

Halex07 · 26.02.2015, 23:39

Сообщение от putmannn

Если стереть нельзя, то как нарисовать без этих линий ?

"Казнить нельзя, помило... ", тьфу, - рисовать 2D-арками. Работа не для слабонервных! В Протеусе вообще 2D-графика жутко примитивная, потому приходится прибегать к "половым извращениям". Картинка иллюстрирует принцип. Рисуете в другом слое окружности нужного диаметра (используются, как подложка-шаблон, потом удаляем). Затем на четверть окружности по сетке накладываете две крайние точки 2D-arc. Арка подобна линии Безье, т.е. строится по четырем точкам. Вот потом эту арку выделяете и четырьмя ее точками подгоняете максимально точно на совпадение с подложкой-окружностью на нужном участке. Еще раз повторюсь, нервы должны быть "железными", или ..."Лакайте валерьянку бочками" - Братья Карамазовы...

putmannn · 27.02.2015, 08:21

Halex07, спасибо, получилось

.

Taboo_1306 · 09.10.2015, 14:32

Здравствуйте

Нужны контактные площадки для "резиновых кнопок".
Нигде не нашёл библиотеки. (может у кого есть?)

Начал рисовать сам.
Саму площадку нарисовал. Площадка имеет форму "П". Но вот беда, место куда подсоединяется проводник находится в центре плошадки. А в центре самой площадки нет

Как отредактировать место подсоединения проводника?

NewWriter · 09.10.2015, 19:58

Место подсоединения дорожки будет там, где помещался маркер Origin при создании площадки

Taboo_1306 · 10.10.2015, 11:47

Всё гениальное просто!

Спасибо!
