Qspice - новый симулятор
20.12.2024, 16:43
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.06.2007
Адрес: Минск, Беларусь
Сообщений: 8,775
Сказал спасибо: 907
Сказали Спасибо 4,507 раз(а) в 3,195 сообщении(ях)
|
Re: Qspice - новый симулятор
vldemar,
Все операционники жрут, но в зависимости от аппетита. Нужно смотреть изменение тока в динамике. В плохих моделях ток постоянен.
|
|
|
|
|
21.12.2024, 03:20
|
|
|
Гражданин KAZUS.RUN
Регистрация: 13.03.2007
Адрес: Khabarovsk
Сообщений: 523
Сказал спасибо: 37
Сказали Спасибо 106 раз(а) в 73 сообщении(ях)
|
Re: Qspice - новый симулятор
Сообщение от bordodynov
|
vldemar,
Все операционники жрут, но в зависимости от аппетита. Нужно смотреть изменение тока в динамике. В плохих моделях ток постоянен.
|
В реале TL071/081 жрут около 10мА, китайская подделка 1,5мА
|
|
|
|
|
|
21.12.2024, 13:07
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 08.02.2005
Адрес: Минск, Беларусь
Сообщений: 8,910
Сказал спасибо: 3,103
Сказали Спасибо 3,029 раз(а) в 2,257 сообщении(ях)
|
Re: Qspice - новый симулятор
|
Сообщение от vldemar
|
|
TL071/081 жрут около 10мА, китайская подделка 1,5мА
|
а почему подделка? Может быть что-то изменили в правильном направлении?
После известных событий пришлось внимательно присмотреться в другом направлении - так оказалось, что одни и те же микросхемы имеют разные параметры!
Причем - китайские аналоги ранних изделий известных фирм могут иметь несколько лучшие параметры! (речь веду о более-менее известных производителях из Поднебесной).
Возможно, что китайцы несколько лукавят - в даташитах прототипов указано наихудшее значение или близкое к нему, а китайцы пишут цифры, более близкие к реальности. Хотя - в обоих даташитах указывается и диапазон температур, и min-typ-max параметры, и условия измерения как будто одинаковы.
|
|
|
|
|
|
22.12.2024, 03:52
|
|
|
Гражданин KAZUS.RUN
Регистрация: 13.03.2007
Адрес: Khabarovsk
Сообщений: 523
Сказал спасибо: 37
Сказали Спасибо 106 раз(а) в 73 сообщении(ях)
|
Re: Qspice - новый симулятор
Я имею ввиду продажу ОУ на Али. сплошная подделка
|
|
|
|
|
|
24.12.2024, 00:58
|
|
|
Прохожий
Регистрация: 11.09.2024
Сообщений: 7
Сказал спасибо: 8
Сказали Спасибо 0 раз(а) в 0 сообщении(ях)
|
Re: Qspice - новый симулятор
Добрый вечер!
Проверил работу NE555 в режиме ждущего мультивибратора. Увидел странное поведение при больших длительностях выходного сигнала. На малых длительностях таких дребезгов нет. Модель транзисторная, но про ее качество ничего не могу сказать, просто первая попавшаяся рабочая. Помогите, пожалуйста, разобраться.
|
|
|
|
|
|
24.12.2024, 07:13
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.06.2007
Адрес: Минск, Беларусь
Сообщений: 8,775
Сказал спасибо: 907
Сказали Спасибо 4,507 раз(а) в 3,195 сообщении(ях)
|
Re: Qspice - новый симулятор
Maximplus,
нужно ограничивать максимальный шаг. Это можно сделать двумя способами. Я думаю проблемы из-за применённых СВЧ транзисторов.
У меня в LTspice есть транзисторная модель в файле Sborka.lib.
Я её проверю в вашей схеме чуть позже.
Последний раз редактировалось bordodynov; 24.12.2024 в 08:55.
|
|
|
|
|
Сказали "Спасибо" bordodynov
|
|
|
|
24.12.2024, 08:53
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.06.2007
Адрес: Минск, Беларусь
Сообщений: 8,775
Сказал спасибо: 907
Сказали Спасибо 4,507 раз(а) в 3,195 сообщении(ях)
|
Re: Qspice - новый симулятор
Вот другая модель на транзисторах:
|
|
|
|
|
Сказали "Спасибо" bordodynov
|
|
|
|
25.12.2024, 00:41
|
|
|
Прохожий
Регистрация: 11.09.2024
Сообщений: 7
Сказал спасибо: 8
Сказали Спасибо 0 раз(а) в 0 сообщении(ях)
|
Re: Qspice - новый симулятор
Большое спасибо! Maxstep помогает. Если опцию не включать, то в некоторых случаях все считается нормально, но при каких-то сочетаниях параметров - проскакивают короткие импульсы. Иногда длительный дребезг. В том числе с вашей моделью. Других опций не трогал, версию обновил.
|
|
|
|
|
|
27.12.2024, 14:55
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.06.2007
Адрес: Минск, Беларусь
Сообщений: 8,775
Сказал спасибо: 907
Сказали Спасибо 4,507 раз(а) в 3,195 сообщении(ях)
|
Re: Qspice - новый симулятор
Обновлённая модель LM386EE.
|
|
|
|
|
Сказали "Спасибо" bordodynov
|
|
|
|
28.12.2024, 09:32
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 04.06.2007
Адрес: Минск, Беларусь
Сообщений: 8,775
Сказал спасибо: 907
Сказали Спасибо 4,507 раз(а) в 3,195 сообщении(ях)
|
Re: Qspice - новый симулятор

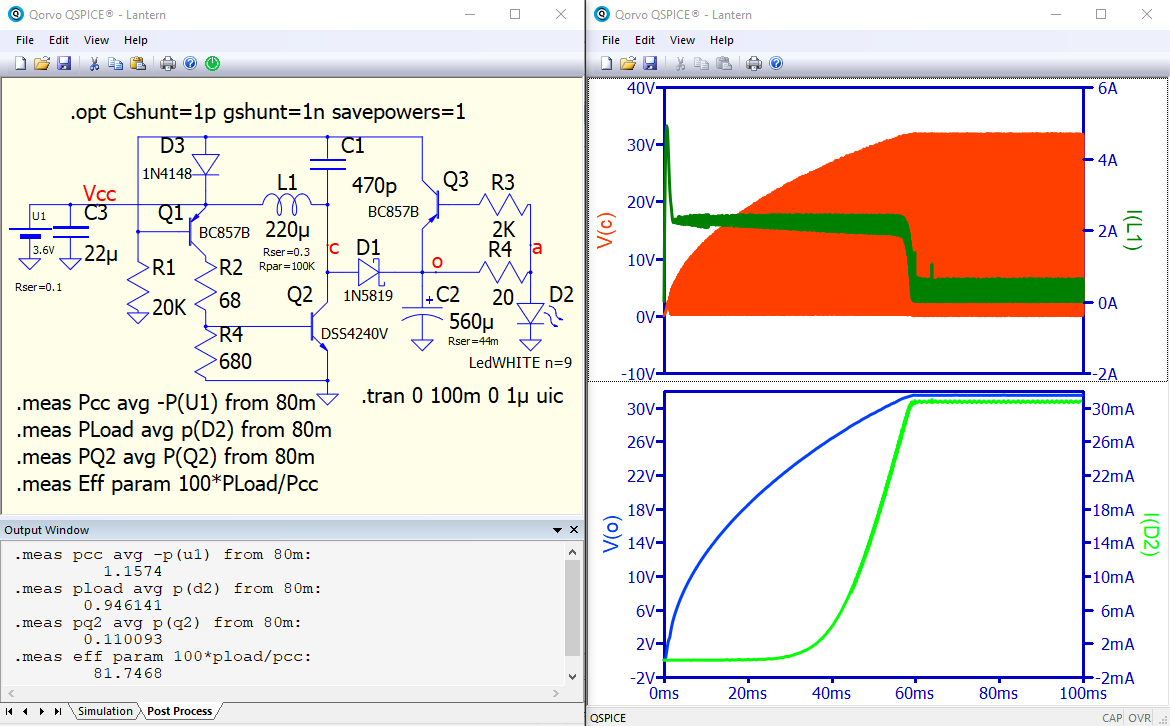

Позаимствовал и чуток модернизировал схему фонарика. Включено только 9 последовательно соединённых белых светодиода.
|
|
|
|
|
