Стрелочные часы ATtiny2313
04.02.2013, 16:19
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 26.11.2011
Адрес: Анапа
Сообщений: 1,618
Сказал спасибо: 284
Сказали Спасибо 129 раз(а) в 111 сообщении(ях)
|
Re: Замена ATtiny2313 на Atmega8
|
|
|
|
|
04.02.2013, 16:20
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 26.11.2011
Адрес: Анапа
Сообщений: 1,618
Сказал спасибо: 284
Сказали Спасибо 129 раз(а) в 111 сообщении(ях)
|
Re: Замена ATtiny2313 на Atmega8
Ах да, если используется АЦП от внешнего опорного, нужно еще aref подключить например через дроссель(желательно) к опорному (напряжение питания?) и кондюк мкф на десять от него к земле.
|
|
|
|
|
|
04.02.2013, 16:25
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 25.05.2010
Адрес: г. Королёв
Сообщений: 8,487
Сказал спасибо: 30
Сказали Спасибо 3,070 раз(а) в 2,011 сообщении(ях)
|
Re: Замена ATtiny2313 на Atmega8
Сообщение от котМатроскин
|
|
DO (18пин)
|
Это не D0 (Дэ ноль), это "Data Out" последовательного интерфейса.
Смотрите первые буквоцифры до слэша.
Это важно для всех лапок, кроме тех, к которым амперметры подключены. А вот для них важно OCR1A, OCR1B, OCR2.
Почему OCR2 ?
Ответ на первой странице.
|
Сообщение от котМатроскин
|
|
OC0B (9пин) не нашёл
|
Его нету....
Совсем.
Если не поняли, то ответ там же.
|
Сообщение от whoim
|
|
Ах да, если используется АЦП от внешнего опорного, нужно еще aref подключить например через дроссель(желательно) к опорному (напряжение питания?) и кондюк мкф на десять от него к земле.
|
Сейчас будет вопрос - а зачем aref и вместо чего подключать...
|
|
|
|
|
|
04.02.2013, 16:56
|
|
|
Гражданин KAZUS.RUN
Регистрация: 01.09.2007
Сообщений: 897
Сказал спасибо: 278
Сказали Спасибо 57 раз(а) в 54 сообщении(ях)
|
Re: Замена ATtiny2313 на Atmega8
|
Сообщение от omercury
|
|
Сейчас будет вопрос - а зачем aref и вместо чего подключать...
|
А зачем ему вреф?????? Изначально в схеме его нет..... Да ацп в тинке нет.... Интересно до среды еще и разводку на плату нужно переделать протравить и спаять....
|
|
|
|
|
|
04.02.2013, 16:59
|
|
|
Заблокирован
Регистрация: 04.02.2013
Сообщений: 323
Сказал спасибо: 21
Сказали Спасибо 27 раз(а) в 16 сообщении(ях)
|
Re: Замена ATtiny2313 на Atmega8
вот такое получилось
aref запитал
|
Сообщение от bass1981
|
|
до среды еще и разводку на плату нужно переделать протравить и спаять....
|
это часа 3-4, главное эл схему дорисовать и прошивку
Последний раз редактировалось котМатроскин; 04.02.2013 в 17:04.
|
|
|
|
|
|
04.02.2013, 17:19
|
|
|
Заблокирован
Регистрация: 04.02.2013
Сообщений: 323
Сказал спасибо: 21
Сказали Спасибо 27 раз(а) в 16 сообщении(ях)
|
Re: Замена ATtiny2313 на Atmega8
|
|
|
|
|
|
04.02.2013, 17:21
|
|
|
Гражданин KAZUS.RUN
Регистрация: 01.09.2007
Сообщений: 897
Сказал спасибо: 278
Сказали Спасибо 57 раз(а) в 54 сообщении(ях)
|
Re: Замена ATtiny2313 на Atmega8
|
Сообщение от котМатроскин
|

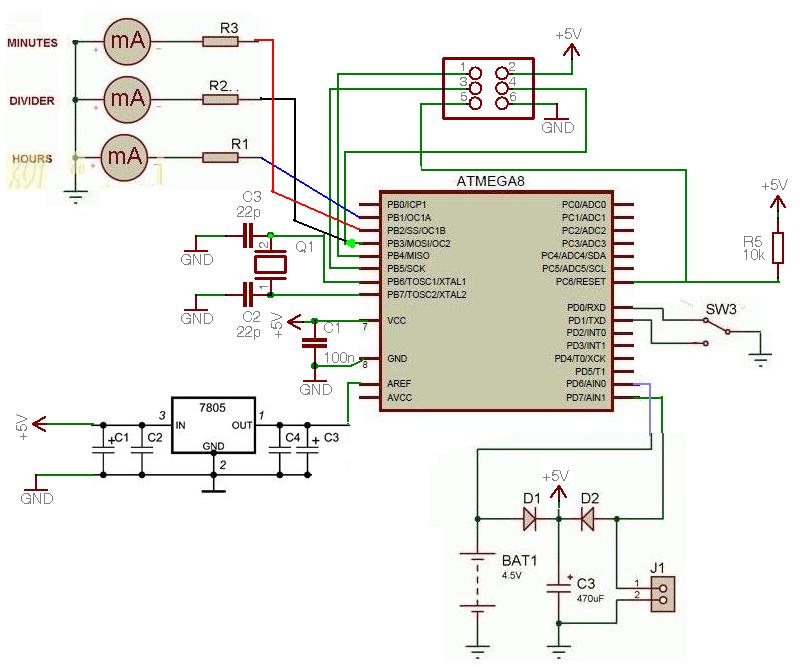

Вложение 43142
это часа 3-4, главное эл схему дорисовать и прошивку
|
НУ у меня примерно такая схема день занимает с фоторезистом если вообще не отрываясь делать и все под рукой, ну ладно..... Зачем вам Vref.................. У вас АЦП используется.....??????? В воздухе этот пин можно оставить...... лучше на AVCC подайте питание.... Да и сколько вы еще прошивку писать будите.... И выбросите из схемы стабилизатор у вас все от батарейки......
Последний раз редактировалось bass1981; 04.02.2013 в 17:24.
|
|
|
|
|
|
04.02.2013, 17:22
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 25.05.2010
Адрес: г. Королёв
Сообщений: 8,487
Сказал спасибо: 30
Сказали Спасибо 3,070 раз(а) в 2,011 сообщении(ях)
|
Re: Замена ATtiny2313 на Atmega8
aref можно не подключать - оно тут не надо.
Всё остальное осталось подключить:
PB0 - PB0
PD0 - PD0
и так далее.
|
|
|
|
|
|
04.02.2013, 17:47
|
|
|
Заблокирован
Регистрация: 04.02.2013
Сообщений: 323
Сказал спасибо: 21
Сказали Спасибо 27 раз(а) в 16 сообщении(ях)
|
Re: Замена ATtiny2313 на Atmega8
а +5 вольт (стрелочки) подключать к BAT1 ?
|
|
|
|
|
|
04.02.2013, 18:00
|
|
|
Почётный гражданин KAZUS.RUN
Регистрация: 25.05.2010
Адрес: г. Королёв
Сообщений: 8,487
Сказал спасибо: 30
Сказали Спасибо 3,070 раз(а) в 2,011 сообщении(ях)
|
Re: Замена ATtiny2313 на Atmega8
Все стрелочки между собой.
|
|
|
|
|
