Портативный осциллограф

[stopol]

Добрый день Уважаемые господа
Я смотрю, тема совсем заглохла. А как всё хорошо начиналось.
Раз никто из Гуру осциллографостроения не продолжает эту тему, то хоть я похвастаюсь. Сегодня у меня в руках наконец то оказался шедевр Китайцев, упомянутый на 26 странице.
Что могу сказать. Он работает! Пока нет возможности провести сколь нить серьёзный тест, но по крайней мере он включается и реагирует на сигналы по обеим каналам. Вобщем мне нравится.

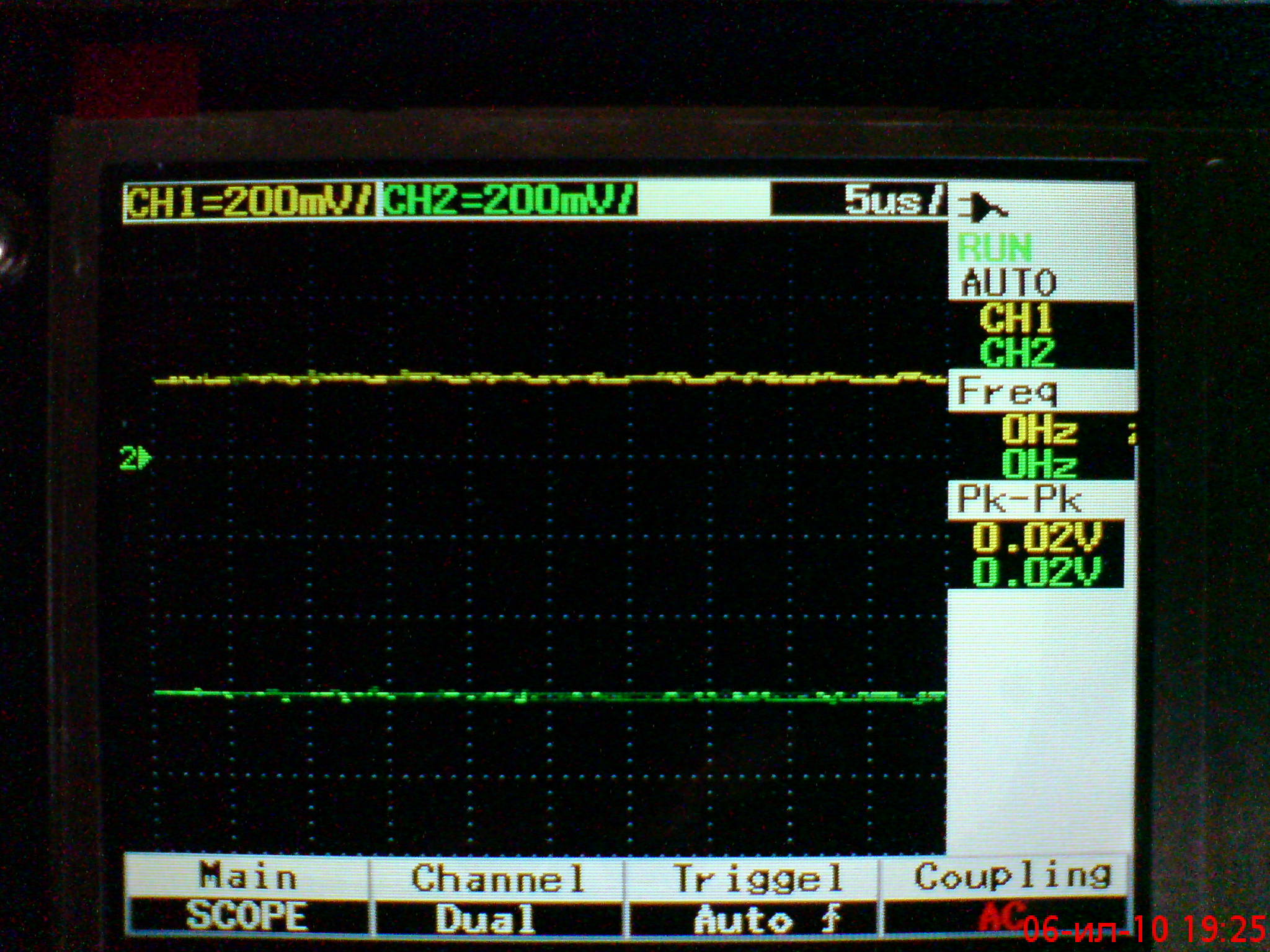

Кину сюда две фото сего девайса в живую.
А по возможности проведу тесты и отпишусь здесь же.
Вложение 9536

Вложение 9537

чет смарел не нашел сего девайса на 26 странице.... ткните пальцем плииз

[Seryjka]

Да, сори, промахнулся. На 28 странице, сообщение 276. Сейчас поправлю ч совём посте.

[Seryjka]

Ну что ж, как и обещал, небольшой обзорчик.
Сначала характеристики заявленные автором:
Два канала, пропускная способность по ВЧ около 60 Мгц. Автор заявляет про 125 MSP, на самом деле применён АЦП AD9288 на который заявлено 100 MSP в канал (два канала). К сожалению пока не попал мне в руки нормальный генератор, так что пришлось в роли генератора использовать USBee.
Результаты на фото ниже






Завалы фронтов на более высоких частотах, на фото, подозреваю из-за не очень качественных щупов. Но к сожалению пока других нет.
Ну из приятных мелочей:
Скоро будет полноценное питание от литий-полимерных элементов ёмкостью 3880 мА\ч(вес батарей всего 144 грамма). А потребление устройства около 300 мА, так что, думаю, должно хватить с головой.

[picavr]

Завалы фронтов на более высоких частотах, на фото, подозреваю из-за не очень качественных щупов. Но к сожалению пока других нет

а возможно просто не подстроены под ваши щупы, в схеме скачаной с сайта есть подстроечные конденсаторы в делителе, попробуйте.

Я уже выкладывал рисунок печатных плат вышеописанного прибора, скачанные с форума китайцев разработавших сие чудо инженерной мысли, но там были две стороны слепленые вместе, что очень затрудняет повторение плат.

Мной & MistarDi были произведены переговоры со счастливым обладателем китайского прибора (Seryjka), на предмет получения фоток плат реально работающего прибора. Дабы развести платы, и заказать их изготовление на заводе, и попытаться собрать сей прибор самим.

ОЧЕНЬ НАДЕЕМСЯ на благополучную реализацию этого предприятия. Прибор, на мой взгляд, обладает достойными характеристиками, и вполне подходит для повторения.

В схеме(и в прошивках) конечно есть что улучшать, но это будет уже после проверки повторяемости прибора в принципе.

В случае удачи, а именно - соответствия ФОТО, РИСУНКА ПЛАТ из файла и ФОТО реальных плат, будет заказана небольшая пробная партия плат, возможно что будут желающие их получить (кроме нас с MistеrDi).

Также, как и с USBee AX, планируется закупка комплектующих...

[otrazhenie]

а можно поподробней обрисовать пути, по которым девайс оказался у Вас?

насчет плат...есть правда первый вариант девайса

[Seryjka]

По ряду причин я предпочту подробности этого пути оставить секретом. И не в последнюю очередь, по причине сложности и затратности этого пути. Но как написал Уважаемый picavr, скоро это устройство будет в свободной продаже на Украине

Что вы имеете в виду под словами "Насчёт плат, есть первый вариант" ?

[vsky]

планируется закупка комплектующих

LCM9320 где брать и сколько будет стоить?

или будет замена на более доступный?

[Seryjka]

Пока всё будет в оригинальной комплектации, за исключением некоторых доработок для улучшения конструкции.
Всё будет приобретено на родине комплектующих по приемлемым ценам.
Вас интересуют данные Дисплеи отдельно?

[vsky]

Вас интересуют данные Дисплеи отдельно?

нет. Интересует цена.

будет приобретено на родине комплектующих по приемлемым ценам

может тогда в поднебесной целиком прибор приобретать?

[Seryjka]

Могу сказать только приблизительно пока, так как доставку под калькулирую непосредственно перед заказом. Без доставки, около 10 баксов. Есть по дороже и поближе к нам, по 35 баксов, ещё не определился де будем брать.

Нет, не проще по ряду организационных и экономических причин.

Ну и вы откройте секрет, почему вас так заинтересовала цена дисплея?
